H.264高機能監視用デジタルレコーダー DVR-YS04の製品詳細

H.264高機能監視用デジタルレコーダー
録画画質・動画録画性能に長けたハイスペックモデル

型番：DVR-YS04

価格：￥39,800(税込)
※販売終了しました。ありがとうございます。

→DVR-YS04 主な機能と特徴
→DVR-YS04 のご紹介
→DVR-YS04 録画時間目安
→DVR-YS04 製品仕様
→DVR-YS04 オプション品

H.264高機能監視用デジタルレコーダー DVR-YS04 主な機能と特徴

動画圧縮方式にH.264を採用

DVR-YS04は動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用する事で高画質で長期間の監視録を実現しました。

▲PAGE TOP

高い信頼性を誇る高品質2TB HDD搭載

DVR-YS04は24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。

▲PAGE TOP

4入力対応・4分割器搭載

DVR-YS04は画面4分割器を搭載し、最大4台までの防犯カメラの接続が可能です。
各1台ずつの防犯カメラ映像はもちろんの事、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能※を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。

Check.カメラスイッチャー機能について(ループ機能)
1.切り換え間隔はカメラ毎と4分割画面それぞれに0秒～10秒まで個別設定できます。
2.カメラスイッチャー機能使用時は画面中心やや下側に「ループ○」と小さな文字でカウントダウン表示されます。
※カウントダウン表示は録画されませんので、あくまでライブ画面時のみの表示となります。

▲PAGE TOP

同時録画再生

DVR-YS04は録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

DVR-YS04は音声4入力・音声1出力端子を搭載しているので、映像だけでなく音声の記録を行なう事も出来ます。
※音声4入力時は全ての音声を録音可能です。
※ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。

▲PAGE TOP

シンプルな操作パネル

DVR-YS04の操作パネルはベーシックタイプのシンプルな操作パネルを採用しています。
ボタンのレスポンスも良く、スムーズな操作を実現します。

▲PAGE TOP

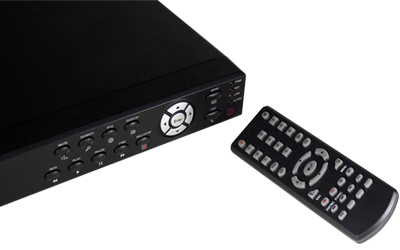

赤外線リモコン操作に対応

DVR-YS04は付属リモコンによるリモコン操作が可能です。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

▲PAGE TOP

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

DVR-YS04の操作は赤外線リモコン以外にもUSBマウスによる操作が可能です。
操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。

▲PAGE TOP

日本語メニュー表示でより分かりやすく

DVR-YS04の各メニュー表示は日本語表示なので、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

録画解像度、録画画質、録画フレームレートを個別に設定可能

DVR-YS04は録画解像度、録画画質、録画フレームレートをカメラ毎に設定することができます。これにより重要な監視場所は録画画質を上げ、あまり重要ではない場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。また、DVR-YS04は動画録画性能に優れており、最高画質であるD1(704×576)の解像度で防犯カメラ4台の録画を行った場合にカメラ1台あたり25fpsというほぼフル動画での動画録画が可能です。(4台合計で100fpsまで録画可能)
設定可能項目は下記の通りです。

■録画解像度
D1(704×576) / HD1(704×288) / CIF(352×288)
■録画画質
高画質 / 中画質 / 低画質
■録画フレームレート

D1(704×576)	合計100fpsを振り分けられます。カメラ4台接続時、最大25fps×4台のほぼフル動画録画可能
HD1(704×288)	合計120fpsを振り分けられます。カメラ4台接続時、最大30fps×4台のフル動画録画可能
CIF(352×288)	合計120fpsを振り分けられます。カメラ4台接続時、最大30fps×4台のフル動画録画可能

▲PAGE TOP

モーションディテクター録画機能搭載

DVR-YS04はモーションディテクター機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。モーションディテクター録画機能では、動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので利便性が向上します。

▲動体感知(モーションディテクト)設定画面
各カメラ毎に動体感知機能をON/OFFできます。
感度は1～4の4段階で設定でき、録画時間は30秒 / 1分 / 2分 / 5分 から設定できます。

▲動体感知(モーションディテクト)エリア設定画面
各カメラ毎に動体感知エリアを設定できます。感知エリアは横13×縦8とセル毎に設定ができます。

※モーションディテクト機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

DVR-YS04は日時を指定しての再生またはカレンダー・録画履歴から再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

▲日時指定・カレンダー検索画面
日時を指定して再生したり、カレンダーから録画データのある日、時間を指定して瞬時に再生できます。

▲録画履歴画面
録画履歴から再生したい履歴ファイルを選択して瞬時に再生、バックアップができます。

▲PAGE TOP

簡単にUSBフラッシュメモリーへバックアップ

DVR-YS04はUSBフラッシュメモリーへのバックアップに対応。USBフラッシュメモリーをDVR-YS04に接続し、USBフラッシュメモリーへ手軽にバックアップする事ができます。バックアップしたデータはバックアップ時に自動添付される専用再生プレイヤーを使用して簡単に再生することができます。
※Windows XP以上

■USBバックアップ作業イメージ

・再生検索で録画履歴からバックアップしたい場面を選択します。 ・選択後に[バックアップ]をクリックするとバックアップを開始します。 ※バックアップはカメラ1台毎に行います。
・バックアップデータが入ったUSBメモリーを対応パソコンに差し込み、   付属のネットワークソフトウェア兼再生プレイヤーをインストールすれば簡単に再生することができます。

Check.
この手のDVRはUSBバックアップに要する時間が録画時間＝バックアップ時間となるモデルが多い中、DVR-YS04は約15分の映像データをバックアップするのに約50秒程度でした。バックアップスピードは非常に早い印象です。

▲PAGE TOP

録画方法

DVR-YS04には4つの録画モードを搭載しています。

・手動録画：録画ボタンを押した時だけ録画を行います。
・連続録画：DVR-YS04が起動している間は常に録画を行います。
・スケジュール録画：指定した曜日、時間のみ録画等、細かく録画スケジュールを設定して録画を行います。
・アラーム録画：動体感知があった時のみ録画を行います。

このようにDVR-YS04には4つの録画モードを搭載していますが、録画モードとして実際は「連続録画」か「スケジュール録画」しか設定はできません。スケジュール録画を使用した場合のみ、手動録画、連続録画、アラーム録画を自由に組み合わせた録画を行うことができます。

画像では日曜日、土曜日は終日アラーム録画を行い、月～金は午前0時～10時までがアラーム録画、
10時～22時までが連続録画、22時～24時までがアラーム録画を行う設定になっています。

▲PAGE TOP

ネットワークによる遠隔監視機能

DVR-YS04はH.264動画配信によるネットワーク機能を搭載しています。
ネットワーク伝送にH.264を採用する事で、M-JPEGやMPEG-4を採用しているモデルと比べて大幅に動画性能が向上し、スムーズで高画質なネットワークライブ監視を実現しました。また、ネットワークを介して遠隔地から、DVR-YS04で録画したデータの再生やバックアップ作業ができる他、DVR-YS04を遠隔で設定することもできます。ネットワーク機能を使用する際は専用のソフトウェアを使用するか、インターネットブラウザ(Internet Explorer)を使用して遠隔監視を行うことができます。
※初回インターネットブラウザご利用時、ActivXのインストールを行う際にセキュリティー警告が出ますが問題はありません。

▲ネットワーク設定画面	▲DDNS設定画面
DVR-YS04側でネットワーク設定を行うことでネットワーク経由による遠隔監視が可能になります。
▲ネットワークライブ監視画面 ネットワークライブ監視ではH.264によるスムーズなライブ動画による監視を行うことができます。また、DVR-YS04側に音声マイクを取り付けた場合も比較的良好な音質で伝送してくれます。ライブ監視画面ではスナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。
▲ネットワーク再生画面 ネットワーク再生画面ではカレンダーから日付を選択することで録画リスト一覧が表示され、 それぞれのリストから再生、バックアップを行うことができます。
▲ネットワーク経由による遠隔設定画面 ネットワーク経由でDVR-YS04本体の設定を変更することができます。(一部除く) 遠隔地から録画スケジュールの変更等も出来るので、定期的に設定を変更したい場合に大変便利です。

▲PAGE TOP

専用ダイナミックDNSサービス対応

DVR-YS04はメーカーによる専用のダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

※DVR-YS04のDDNSサービス（leadingdvr）は無償提供の物です
※本DDNSサービス(leadingdvr)は永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。

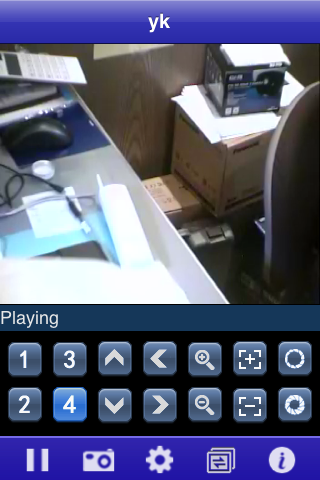

iPhone(Android)からのモニタリングが可能

DVR-YS04はiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。表示させるチャンネルを選択してそれぞれの映像をモニタリングできます。また、静止画キャプチャー機能も備えているのでJPEG形式にて静止画保存もできます。(右画像は実際にキャプチャーした画像です。)

バックアップデータのAVI変換機能

DVR-YS04はバックアップした録画データをAVI形式に変換することができます。
AVI形式に変換することで汎用的なパソコン動画再生ソフトで映像を再生することができます。
実際にDVR-YS04で録画した動画をバックアップ、AVI形式したサンプル動画をご用意致しております。

DVR-YS04 でバックアップした映像をAVI形式に変換した実際の動画 (AVI形式/約11MB)

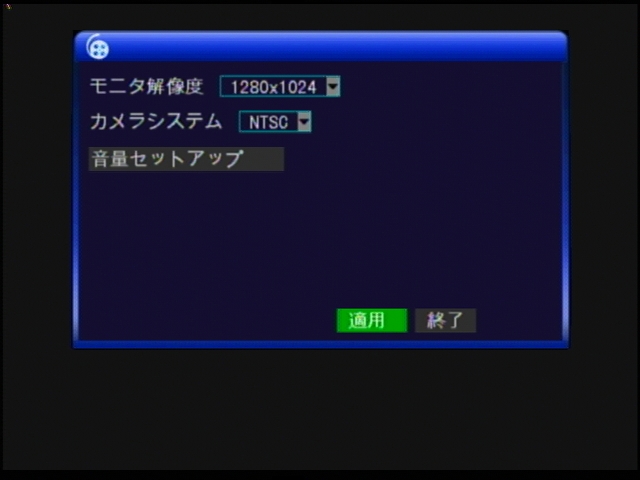

VGA出力機能をサポート

DVR-YS04はVGA映像出力端子を備えています。
XGAによる映像出力が可能なのでパソコン用モニターで監視モニタリングすることができます。

▲PAGE TOP



PTZコントロール機能



DVR-YS04はPELCO-P / PELCO-Dの2つのプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでDVR-YS04経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。

▲PAGE TOP



画質調整機能

DVR-YS04はカメラ毎に画質を調整することができます。
設置環境によって色合いが合わない場合等に最適な色合いに調整することができます。

▲PAGE TOP

カメラタイトル機能

DVR-YS04はカメラ毎に最大8文字までのタイトルを入力することができます。
タイトルは英数字で入力でき、タイトル表示位置も左上/左下/右上/右下/オフから選択できます。

▲PAGE TOP

HDD管理とシステム管理で高い保守性を

DVR-YS04はHDD管理によりHDDの状態を把握することができます。
またシステム管理により定期的に本体を再起動させることができ、安定性を向上させることができます。

▲HDD管理画面
HDD管理画面ではHDDの状態を把握する事ができる他、HDDの残り残量、あと何時間録画できるかも把握することができます。特に録画可能時間に関しては現在の設定で何時間程度録画できるかの目安にもなる為、録画運用前の目安としても役に立ちます。

▲システム管理画面
システム管理画面ではメンテナンスの為にDVR-YS04本体を自動的に再起動させるスケジュールを組むことができます。定期的に再起動させることで、システムの安定化を図ることができます。その他、ファームウェアの更新や全ての設定の初期化等を行うことができます。

▲PAGE TOP

自動復旧機能搭載

DVR-YS04は停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。
※手動録画にしている場合、録画は再開されません。

▲PAGE TOP

本体前面

本体前面に操作パネルと動作インジケーター、赤外線リモコン受光部があります。

本体背面

本体背面には各端子が備わっています。

・カメラ入力端子(BNC-J)×4 ・ビデオ出力端子(BNC-J) ・音声出力端子(RCA-J) ・音声入力端子(RCA-J)×4 ・マウス、USBバックアップ用USBポート×2

・VGA出力端子 ・LANポート ・RS-485端子 ・電源入力端子

付属品

・ACアダプター/ACコード
・赤外線リモコン
・USBマウス
・CD-ROM
・取扱説明書(製品保証2年)
・BNCP-RCAJ×5個(画像非掲載)

DVR-YS04は動画圧縮方式にH.264を採用した高機能タイプの監視用デジタルレコーダーです。入力数は4入力に対応し、最大4台までの防犯・監視カメラを接続して録画を行うことができます。また、本体サイズはA4サイズとコンパクトな筺体サイズなので設置場所を取らずに省スペース設置が可能です。

まず、監視用デジタルレコーダーとして求められる録画性能についてですが、DVR-YS04は動画圧縮方式にH.264を採用することでM-JPEGやMPEG-4機種と比べて大幅な録画画質の向上と録画データ容量の軽減ができ高画質で長時間の録画を可能にしました。また、録画解像度は最大704×576のD1相当の解像度で録画が出来る為、38万/41万画素の高解像度防犯・監視カメラの映像をフルスペック録画することができます。
更にDVR-YS04は録画解像度を704×576に設定した場合、合計100fpsまでの録画フレームレートに対応しています。これは単純に各カメラを25fpsでの録画が可能ということになり、4台すべての映像をほぼフル動画で録画することを実現します。また、録画解像度、録画画質、録画フレームレートの個別設定、振り分けにも対応しており、監視上で重要なカメラの映像は録画解像度と録画フレームレートを高く設定し、重要ではないカメラの映像は録画解像度や録画フレームレートを落とす等の応用を利かせた録画設定にすることもできます。このような応用性から録画性能、動画録画性能共に非常に高い能力を備えています。

機能面では各メニュー表示はアイコンを含めた日本語表示になっており、付属のUSBマウスを使用したグラフィカルユーザーインターフェイスにより作業効率が向上しています。また、監視録画を行う上で需要の多い動体感知機能はエリア設定が可能であり、設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。更に曜日、時間帯によって連続録画とモーション(アラーム)録画を切り替えた録画を行うことができるスケジュール録画機能も搭載し、設置環境の状況に合った最適な監視録画を行うことが可能です。この他、最大4入力までの音声を記録することも可能なので音声を含めた監視録画を行いたい場合にも最適です。
再生時の検索能力も高く、時間検索と録画履歴だけでなく、カレンダー検索機能もできるので再生確認を行いたい日時をよりスピーディーに検索することが可能であり、USBバックアップ作業も容易に行うことができます。

また、DVR-YS04はネットワーク監視機能を搭載しているのでブロードバンド環境と固定IPアドレス又はDDNSを利用することでネットワーク経由による監視が可能になります。ネットワーク監視時はライブ監視を始め、録画データの再生、バックアップ、DVR-YS04の一部設定を遠隔で行うことができます。
また、動画配信はH.264による配信になるので良好なライブ監視ができ、DVR-YS04側に音声マイクを接続している場合は周囲の音声も聴くことができます。ネットワーク再生では日時検索は出来ませんが、カレンダー及び録画履歴から再生を始めることができ、こちらもUSB同様にバックアップ作業を容易に行うことができます。遠隔での設定は録画設定やスケジュール設定、動体感知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される使用方法では便利な機能と言えます。
なお、ネットワーク監視は専用ソフトウェアを用いる他、Internet Explorerによるブラウザ上でっも行うことができるので特別なソフトを必要とせずに遠隔監視を行うこともできます。(ブラウザでは多少動作が安定せずにブラウザが固まってしまう場合もあります)
また、DVR-YS04ではiPhone(Android)でも専用アプリをダウンロードすることで遠隔モニタリングが可能になります。

このようにDVR-YS04はローコストながら優れた録画性能を備え、多彩な機能を搭載したハイパフォーマンス監視用デジタルレコーダーです。録画画質も非常に良く、動画録画性能も優れていることから性能を重視した監視用デジタルレコーダーをお求めの方に大変お奨めできる監視用デジタルレコーダーだと言えます。

H.264高機能監視用デジタルレコーダー DVR-YS04 録画時間の目安

録画フレームレート	D1画質			CIF画質
	高画質	中画質	低画質	高画質	中画質	低画質
120	100時間	165時間	330時間	250時間	415時間	825時間
	4日	7日	14日	10日	17日	34日
60	200時間	330時間	660時間	500時間	850時間	1650時間
	8日	14日	28日	20日	34日	68日
40	300時間	495時間	990時間	750時間	1245時間	2475時間
	13日	21日	41日	30日	52日	102日
20	600時間	990時間	1980時間	1500時間	2490時間	4950時間
	25日	41日	83日	60日	104日	204日
8	1500時間	2490時間	4950時間	3750時間	6623時間	12375時間
	63日	104日	206日	156日	259日	515日

※録画時間目安表の録画時間はあくまでも目安ですので誤差がある場合があります。
　動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。
※上記録画時間は1TB時の数値です。2TBの場合は単純に録画時間が2倍になります。

H.264高機能監視用デジタルレコーダー DVR-YS04 製品仕様

OS		Embadded LINUX OS
映像/音声	映像圧縮方式	H.264
	映像入力	4入力(BNC-J)
	音声入力	4入力(RCA-J)
	映像出力	1出力(BNC-J)
	音声出力	1出力(RCA-J)
	分割画面	1画面 / 4分割画面 / PIP画面
	VGA出力	600x800 / 1024x768 / 1280x1024 @ 60Hz
録画	録画モード	スケジュール / 手動 / 動体検知 / アラーム
	録画フレームレート	D1：100fps / HD1：120fps / CIF：120fps カメラ毎に振り分け可能
	録画画質	高画質 /　中画質 /　低画質
	録画解像度	D1(704×576) / HD1(704×288) / CIF(352×288)
	録画再生	全チャンネル同時再生可能
	録画バックアップ	USB / 外付HDD / ネットワークバックアップ 付属ソフトウェアにてAVI形式への変換が可能
ネットワーク	ネットワーク時解像度	4CHリアルタイム(解像度CIFにて）
	対応ネットワーク	RJ-45 10/100M Ethernet
	プロトコル	TCP/IP : SMTP : DHCP : DNS : DDNS : NTP etc.
	ブラウザー	最大接続人数5ユーザー
	クライアントソフト	最大接続人数5ユーザー
	デュアルストリーム	使用可能
	対応スマートフォン	Windows / Symbian / IPhone / Blackberry / Android
機能	静止画取込	使用可能
	PTZコントロール	使用可能
	PTZプロトコル	PELCO-D / PELCO-P
	PIP	使用可能
	ZOOM	使用可能
	HDD	1台　(標準で2TB HDDを搭載)
マウスインターフェイス		USB1.1
バックアップインターフェイス		USB2.0
赤外線リモコン		付属赤外線リモコンにて対応
使用言語		日本語対応
動作温度		-20℃～60℃ / ※HDD安定動作の為、40℃以下の環境推奨
動作湿度		10%～90%
電源		DC12V 3A
寸法		274(W)×214(D)×45(H)
同梱内容		DVR-YS04本体 ACアダプター/ACコード 赤外線リモコン USBマウス CD-ROM 取扱説明書(製品保証2年) BNCP-RCAJ×5個(画像非掲載)

H.264高機能監視用デジタルレコーダー DVR-YS04 オプション品のご案内

ケーブル カメラから本製品までのケーブル、本製品からモニターまでのケーブル等、別途必要な場合はお買い求め下さい。
