i-PRO SmartHD 耐衝撃・防塵・防水ドーム型フルHDネットワークカメラ WV-SW158 の製品詳細

i-PRO SmartHD 耐衝撃・防塵・防水ドーム型フルHDネットワークカメラ WV-SW158

耐衝撃・防塵・防水フルHDネットワークカメラ
耐衝撃・防塵・防水型で様々な環境下でへ設置可能

型番:WV-SW158

希望小売価格:¥100,000(税抜)
※販売終了しました。ありがとうございます。

耐衝撃・防塵・防水ドーム型フルHDネットワークカメラ WV-SW158 主な機能と特徴

ネットワーク環境で高効率運用ができるトリプルエンコーディング

WV-SW158はパナソニック独自のプラットフォームUniPhier®システムLSIを搭載。H.264ハイプロファイル方式の高圧縮技術により、ネットワーク環境で高効率運用ができるトリプルエンコーディングを実現します。また、3メガピクセル1/3型MOSセンサーの採用により、高解像度・高画質で鮮明な3メガピクセル JPEG(2048×1536/最大15 fps)配信も実現します。

メガピクセルモデルで広画角を実現

WV-SW158は水平画角100°×垂直画角81°の広画角を実現。( 3メガピクセル[ 4:3 ]モード時)カメラ1台あたり広い画角が得られるので効率的なカメラ配置と設置台数を可能 とします。 また、低歪曲広角レンズおよびレンズ歪み 補正機能の採用により広角レンズによる 画像の歪みを軽減。クリアで見やすい画像 が得られます。天井や壁面設置時の画角調整に対応して、レンズ部の水平・垂直方向の角度調整が可能です。
天井設置時:水平角:-20°~+20°、垂直角:-20°~+90°
壁面設置時:水平角:-80°~+80°、垂直角:-90°~+20°

2エリアVIQS※1(指定エリア画質可変)機能を新規搭載

WV-SW158では、撮影画角内で指定した領域を最大2カ所まで設定することができる2エリアVIQS機能を搭載。配信データ量を変えずに指定した領域は高解像度で、指定外の領域は低解像度画質となり、注視したい箇所の視認性向上を実現します。
(VIQS機能は、H.264のみ適用可能、高解像度の領域が全画面比40% 以下の指定となります)

※1 VIQS : Variable Image Quality on Specified area

耐衝撃性※2に優れた素材を採用(Vandal Resistant)

WV-SW158は筐体にアルミダイカスト、ドームカバー部にクリアポリカーボネート樹脂を採用により、優れた 耐衝撃性※2(50J)を実現。また、高い防水性能(IP66)※3にくわえ、 鉄道規格(EN50155)※4にも準拠。温度変化や衝撃・振動など、 厳しい環境下での性能・品質が求められる車輌搭載 などにも設置可能な高い堅牢性を確保しています。

※2 耐衝撃性 : 50J JIS C 60068-2-75 / IEC60068-2-75 準拠。
ただし、断続的に振動が発生する場所への設置はできません。
※3 IP66 : 外来固体物に対して「耐塵形(6)」、
水に対して「暴噴流(6)」への保護がなされていることを示します。
※4 鉄道規格:欧州規格(EN50155)準拠

内蔵マイクと音検知機能で、カメラ設置場所付近の物音を検知

WV-SW158は屋外対応IP66※3を確保しながら、本体に内蔵マイクを標準搭載。撮影画像にくわえマイク集音が可能です。また、音検知機能を搭載しており、カメラ設置した付近の物音を検知することで、アラーム通知を発信することが可能です。音検知によるアラーム通知の活用として、メール通知やレコーダー録画、アラーム音を鳴らすなどにより 検知状況をお知らせすることができます。(音検知の音量しきい値は10段階で調整できます)

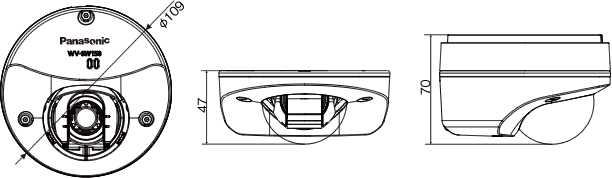

寸法図

WV-SW158 寸法図

各部名称

WV-SW158 各部名称

i-PRO SmartHD 耐衝撃・防塵・防水ドーム型フルHDネットワークカメラ「WV-SW158」パンフレット 耐衝撃・防塵・防水ドーム型フルHDネットワークカメラ「WV-SW158」パンフレット(約778KB)

耐衝撃・防塵・防水ドーム型フルHDネットワークカメラ WV-SW158 製品仕様

基本
電源 PoE(IEEE802.3af準拠)
消費電力 PoE48 V:110 mA/5.3 W(クラス2機器)
使用温度範囲 -30 ℃~+50 ℃
使用湿度範囲 90 %以下(結露しないこと)
防水性 カメラ部 : IP66(IEC60529/JIS C 0920)
※ ただし、本機の取扱説明書に定める設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
内蔵マイク エレクトレットコンデンサマイク
耐衝撃性 50 J JIS C 60068-2-75(IEC60068-2-75)準拠
※断続的に振動が発生する場所への設置はできません。
寸法 109 mm(直径) × 47 mm(高さ)/70 mm(取付台座(付属品)使用時)
質量 約350 g/約410 g(取付台座(付属品)使用時)
仕上げ 本体 : アルミダイカスト ライトグレー色
ドームカバー : クリアポリカーボネート樹脂
カメラ部
撮像素子 1/3型 MOSセンサー
有効画素数 約310万画素
走査面積 4.51 mm(H)×3.38 mm(V)
走査方式 プログレッシブ
最低照度
※換算値
カラー 1.2 lx(F2.2、オートスローシャッター : Off(1/30 s)、ゲイン : On(High))
0.075 lx(F2.2、オートスローシャッター : 最大16/30 s、ゲイン : On(High))
白黒 0.9 lx(F2.2、オートスローシャッター : Off(1/30 s)、ゲイン : On(High))
0.056 lx(F2.2、オートスローシャッター : 最大16/30 s、ゲイン : On(High)
スーパーダイナミック On/Off
ダイナミックレンジ 52 dB typ(. スーパーダイナミック: On、光量制御: ELC 時)
ゲイン(AGC) On(High)/On(Mid)/On(Low)/Off
暗部補正 On/Off
霧補正 On/Off
光量制御 フリッカレス(50 Hz/60 Hz)/ELC
ELC(最長露光時間) ・スーパーダイナミックOnの場合
1/30 s
・スーパーダイナミックOffの場合
1/30 s、3/100 s、3/120 s、2/100 s、2/120 s、1/100 s、1/120 s、1/250 s、1/500 s、1/1000 s、1/2000 s、
1/4000 s、1/10000 s
オートスローシャッター Off(1/30 s)、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s
簡易白黒切換 Off/Auto
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション High/Low
プライバシーゾーン On/Off(ゾーン設定 最大2か所)
VIQS On/Off(最大2か所)
画面内文字表示 最大20文字(アルファベット、カタカナ、数字、記号) On/Off
動作検知(VMD) On/Off、4エリア設定可能
レンズ部
ズーム比 1倍
3倍(2メガピクセルモード 画像解像度640×360時)
焦点距離(f) 1.95 mm
最大口径比(F) 1:2.2
画角 水平: 100° 垂直: 81°( 3メガピクセル[4 : 3] モード時)
水平: 95° 垂直: 62°( 2メガ/1.3メガピクセル[16 : 9]モード時)
水平: 84° 垂直: 68°( 1.3メガピクセル[4 : 3] モード時)
調整角度 • 天井設置時 水平(PAN)角 : -20°~+20° 垂直(TILT)角 : -20°~+90°
• 壁設置時  水平(PAN)角 : -80°~+80° 垂直(TILT)角 : -90°~+20°
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ-45コネクター(メス)
画像解像度 撮像モード : 2メガピクセル[16 : 9]
H.264/JPEG(MJPEG) 1920×1080/640×360/320×180 最大30 fps
撮像モード : 1.3メガピクセル[16 : 9]
H.264/JPEG(MJPEG) 1280×720/640×360/320×180 最大30 fps
撮像モード : 1.3メガピクセル[4 : 3]
H.264/JPEG(MJPEG) 1280×960/VGA(640×480)/QVGA(320×240) 最大30 fps
撮像モード : 3メガピクセル[4 : 3]
H.264 1280×960 最大15 fps
JPEG(MJPEG) 2048×1536 最大15 fps
画像圧縮方式※1 H.264  画質選択 : 動き優先/標準/画質優先
配信方式: ユニキャスト/マルチキャスト
ビットレート :
(固定ビットレート/ベストエフォート配信/アドバンスド可変ビットレート)
64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/1536 kbps/2048 kbps/
3072 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/12288 kbps/14336 kbps
( フレームレート指定)
1 fps/3 fps/5 fps/7.5 fps/10 fps/15 fps/20 fps/30 fps
JPEG(MJPEG)
画質選択 : 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式 : PULL/PUSH
画像更新速度 0.1 fps~30 fps(JPEGとH.264同時動作時のJPEGフレームレートは制限有り)
クロッピング機能 2メガピクセル[16 : 9]
H.264/MJPEG 640×360/320×180 最大30 fps
1.3メガピクセル[16 : 9]
H.264/MJPEG 640×360/320×180 最大30 fps
1.3メガピクセル[4 : 3]
H.264/MJPEG VGA(640×480)/QVGA(320×240) 最大30 fps
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps
G.711 64 kbps
AAC※2
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/
4096 kbps/8192 kbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、RTP、FTP、SMTP、DNS、NTP、SNMP、 DHCPv6、MLD、ICMP、ARP IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、 DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14(カメラへ同時に接続できるセッション数)※条件による
FTP クライアント アラーム画像送信、FTP 定期送信(FTP定期送信失敗時、SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
推奨SDXC/SDHC/SDメモリーカード(別売り)※3 パナソニック株式会社製(SDスピードクラス4以上)(miniSDカード、microSDカードは除く。)
SDXCメモリーカード : 64 GB
SDHCメモリーカード : 4 GB、8 GB、16 GB、32 GB
SDメモリーカード : 2 GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、AUX制御(アクセスレベルによる)
携帯端末対応※4 iPad、iPhone、iPod touch(iOS 4.2.1以降)、AndroidTM端末(2013年2月現在)

※1 独立に2ストリーム分の配信設定が可能です。
※2 AAC(Advanced Audio Coding)はSDメモリーカードへの録音時のみに使用。
※3 SDXC/SDHC/SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、データ保持の信頼性を高めるため、パナソニック別売品(BB-HCC02(2 GB)、BB-HCC08(8 GB))を推奨いたします。
※4 対応機種など詳細については、パナソニックのサポートウェブサイトを参照してください。

対応OS Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
Microsoft® Windows® XP SP3 日本語版
対応ブラウザー Windows® Internet Explorer® 10.0 32ビット 日本語版
Windows® Internet Explorer® 9.0 32ビット 日本語版
Windows® Internet Explorer® 8.0 32ビット 日本語版
Windows® Internet Explorer® 7.0 32ビット 日本語版

●IPv6で通信を行う場合は、Microsoft® Windows® 8、Microsoft® Windows® 7、 またはMicrosoft® Windows Vista®を使用してください。
●Microsoft、Windows、Windows Vista、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
●iPad、iPhone、iPod touchは、米国および他の国々で登録されたApple Inc.の商標です。
●Androidは、Google Inc.の商標または登録商標です。
