MTD-E6882AHD フルハイビジョンAHDドーム型赤外線・電動VFレンズ搭載防犯カメラ | AHDドーム型防犯・監視カメラ

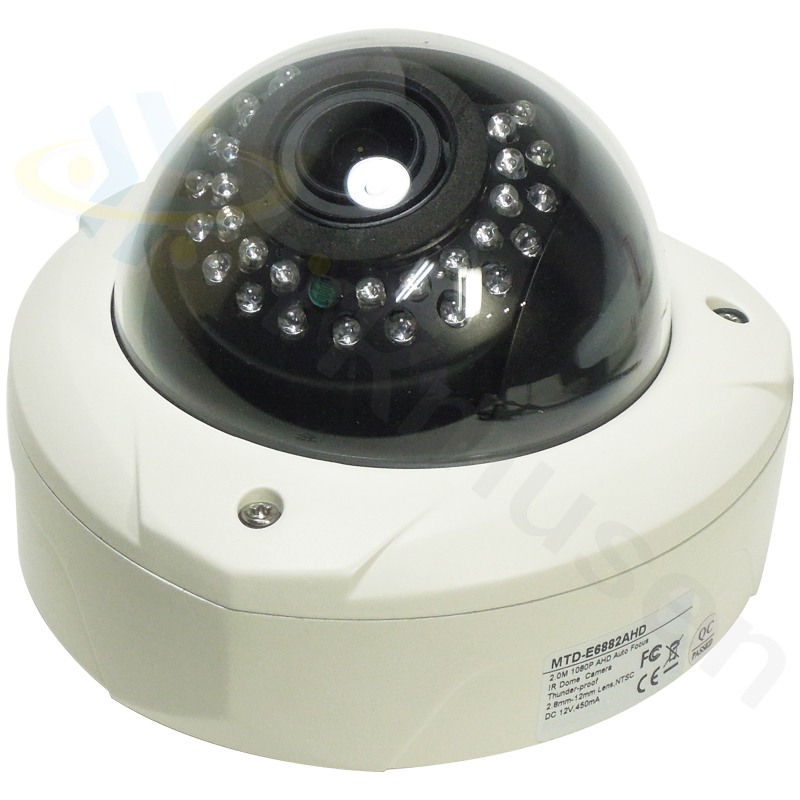

フルハイビジョンAHDドーム型赤外線・電動VFレンズ搭載防犯カメラ MTD-E6882AHD

フルハイビジョンAHD
ドーム型赤外線・電動VFレンズ搭載防犯カメラ
電動バリフォーカルレンズ搭載レンズ防犯カメラ！

型番：MTD-E6882AHD

希望小売価格：￥45,000(税抜)
※販売終了しました。ありがとうございます。

→MTD-E6882AHD 主な機能と特徴
→MTD-E6882AHD のご紹介
→MTD-E6882AHD 製品仕様
→MTD-E6882AHD オプション品

フルハイビジョンAHDドーム型赤外線・電動VFレンズ搭載防犯カメラ MTD-E6882AHD 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

MTD-E6882AHDは監視映像を手軽にフルHD画質化することができるAHD2.0（Analog High Definition）防犯・監視カメラシステムのドーム型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製2.1メガピクセルCMOSイメージセンサー搭載

MTD-E6882AHDはSONY製1/2.8インチ2.1メガピクセルCMOSイメージセンサーを搭載しています。出力解像度1920×1080のフルHDによる高精細映像での撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

f2.8-12mmオートフォーカス電動バリフォーカルレンズ搭載

MTD-E6882AHDはf2.8～12mmのオートフォーカス電動バリフォーカルレンズを搭載しています。UTC機能対応レコーダーから、レンズのズームイン・ズームアウト操作を行うことができ、オートフォーカス機能も備わっている為、レンズ調整における作業性が大幅に向上します。

※MTD-E6882AHDはUTC対応録画機器と組み合わせて使用いただく想定となっております。
UTC非対応録画機器ではOSD操作、レンズ調整が出来ませんのでご注意下さい。

True Day&Night 機能搭載

MTD-E6882AHDはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

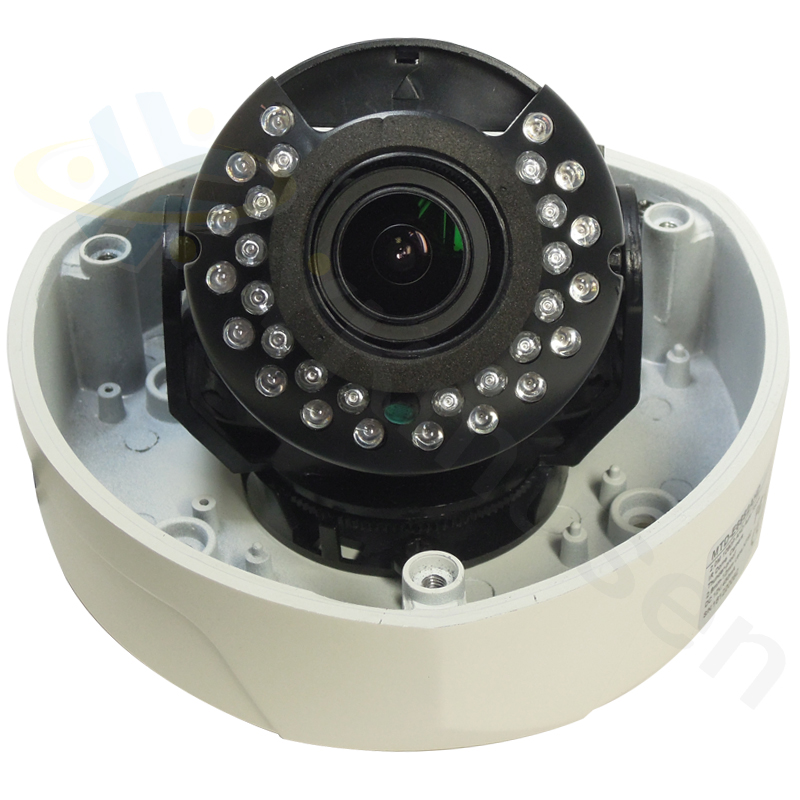

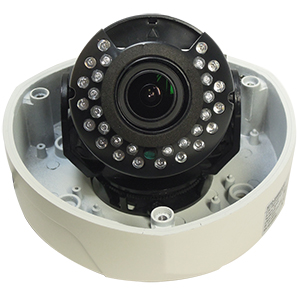

赤外線投光器搭載

MTD-E6882AHDは本体前面部に赤外線LEDを30個搭載し、低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約20mの照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

※赤外線照射による安定した撮影は1/2程度減らした距離でお考え下さい。

IP66防水性能

MTD-E6882AHDはバンダル型防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

※コネクタ接続部分は防水ではありません。

OSD機能により各種設定が可能（UTC機能対応レコーダーからの遠隔設定）

MTD-E6882AHDはOSD(オンスクリーンディスプレイ)機能を搭載し、多彩な機能をモニター画面を見ながら、各種機能設定をすることが出来ます。OSD制御はUTC機能対応レコーダーと接続することで対応でき、電動バリフォーカルレンズのズーム操作もこちらで行うことができます。


▲メイン設定画面本体のメイン設定画面です。	▲オートフォーカス設定画面オートフォーカス機能の設定画面です。

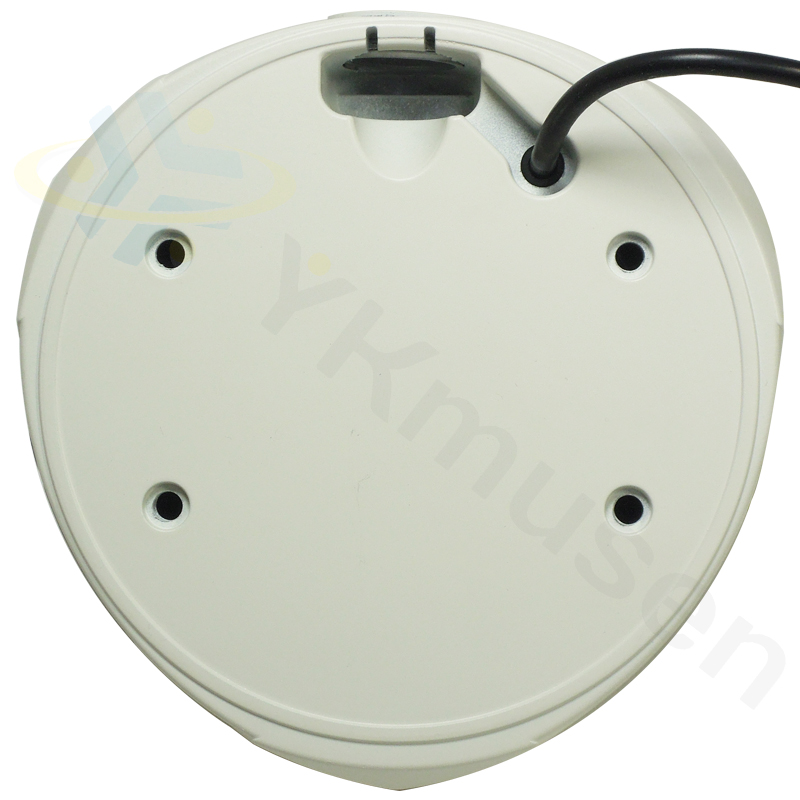

本体底面

MTD-E6882AHDは直径152mmのバンダル仕様の防水型筐体に仕上がっており、防水性能と耐衝撃性能を備えています。底面に4か所ネジ穴があり、4点留めで固定します。
ケーブルは底面から出ており、本体底面横にケーブル通し穴が設けられています。

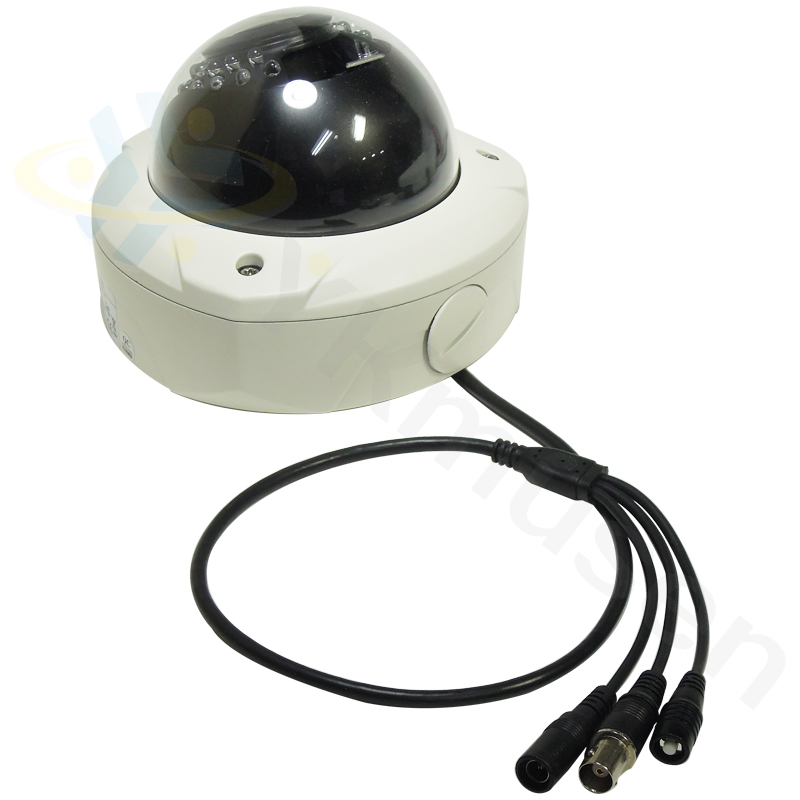

本体背面接続部分

本体背面からケーブルが出力されます。ケーブル長はコネクタまで約50cmで末尾で電源入力端子とAHD映像出力端子(BNC）、AHD/アナログ信号切替スイッチに分岐します。

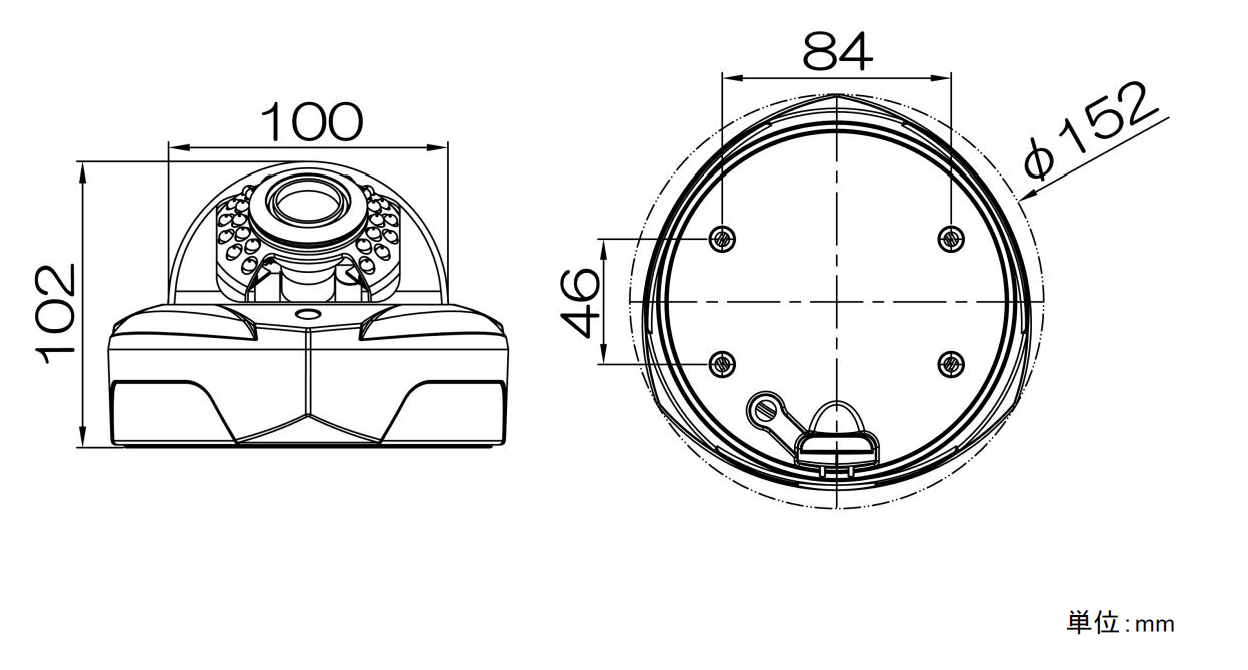

MTD-E6882AHD 本体寸法図

MTD-E6882AHDで撮影した実際の画像

MTD-E6882AHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

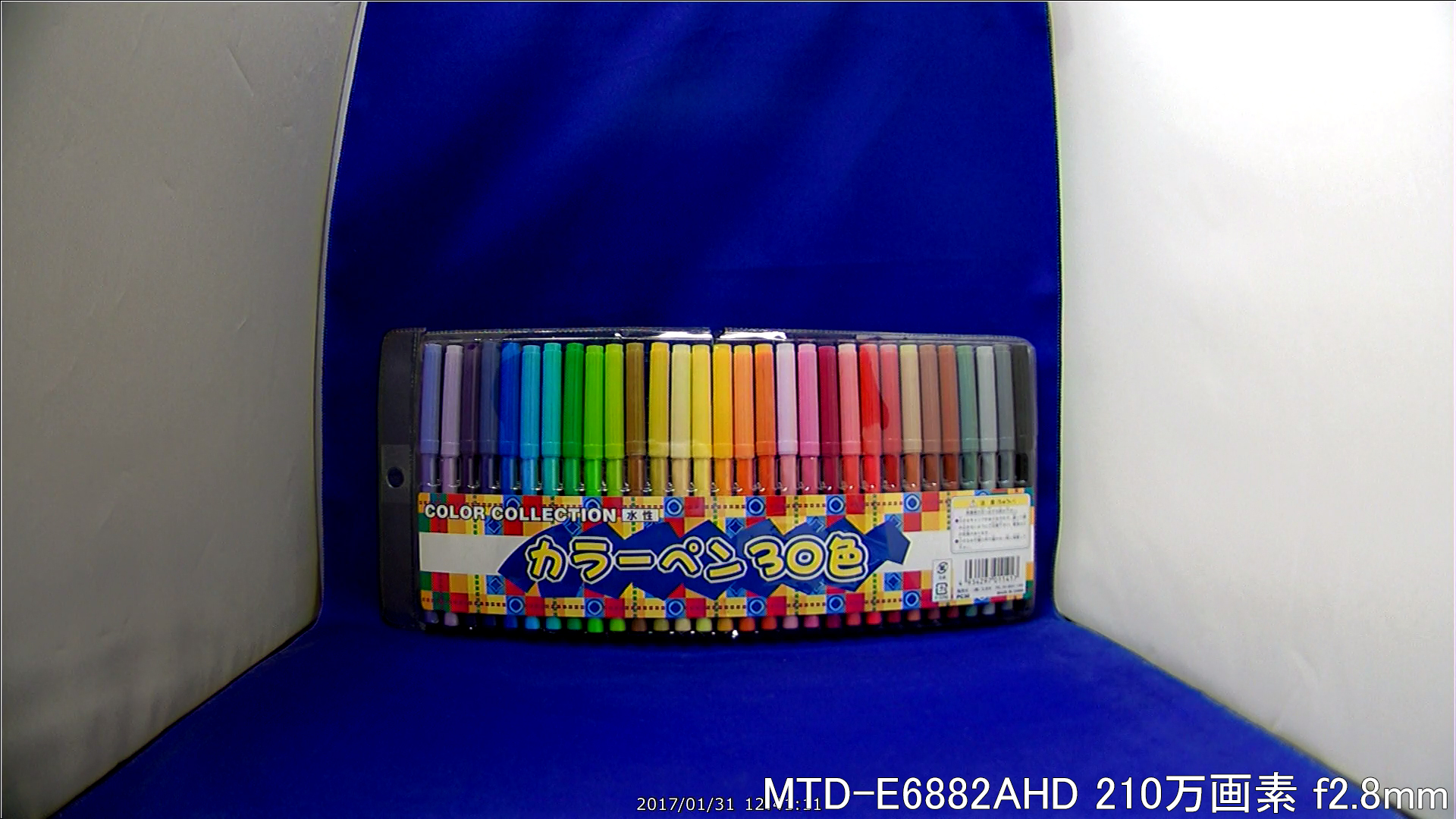

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f2.8mmの広角撮影を行いました。
色合いが大変良く、輪郭周りもしっかりとしており、画質は大変良好です。

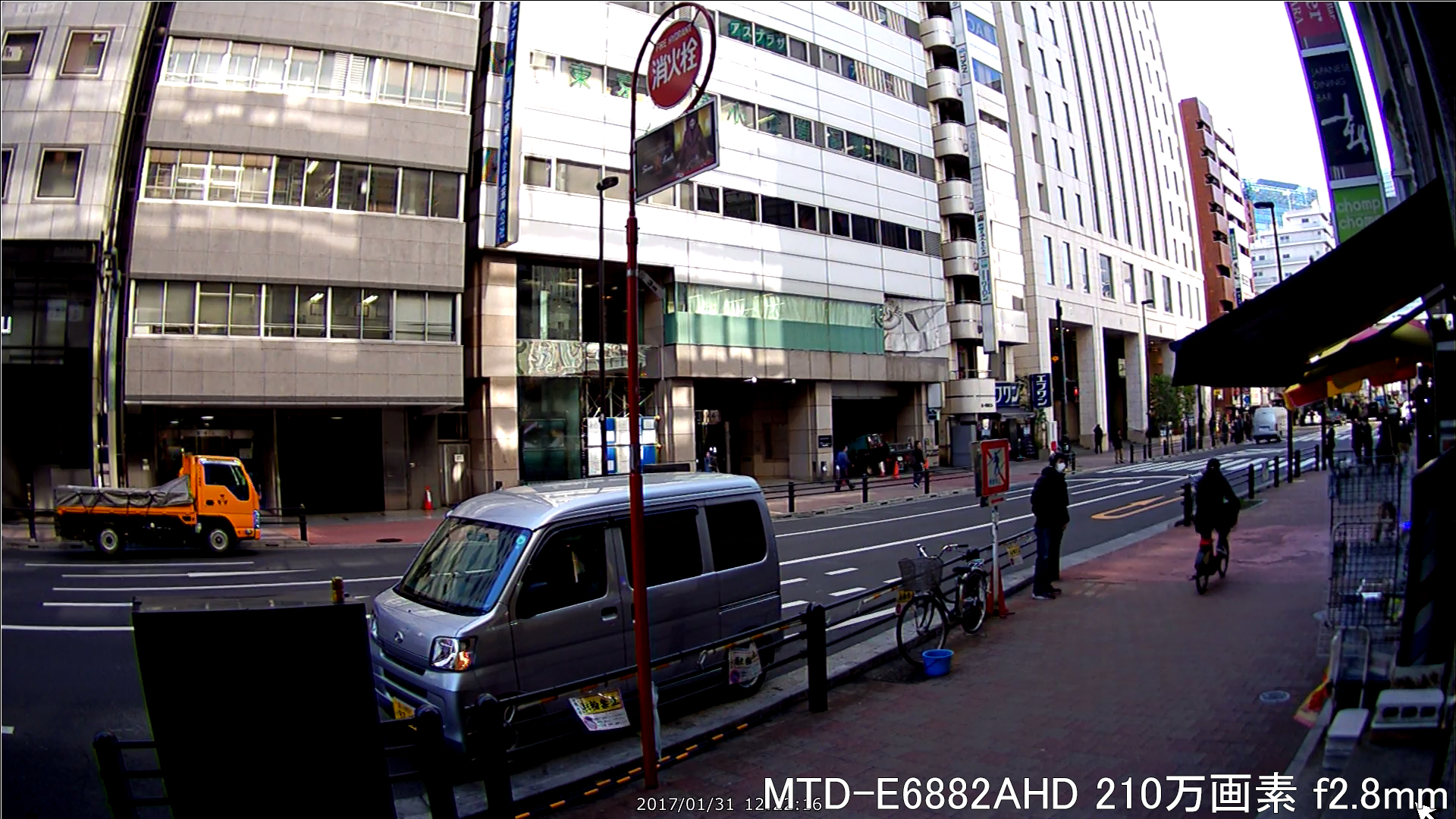

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

f2.8mmの広角撮影を行った画像です。
色合い、輪郭も良く、全体的に良好な撮影が出来ています。

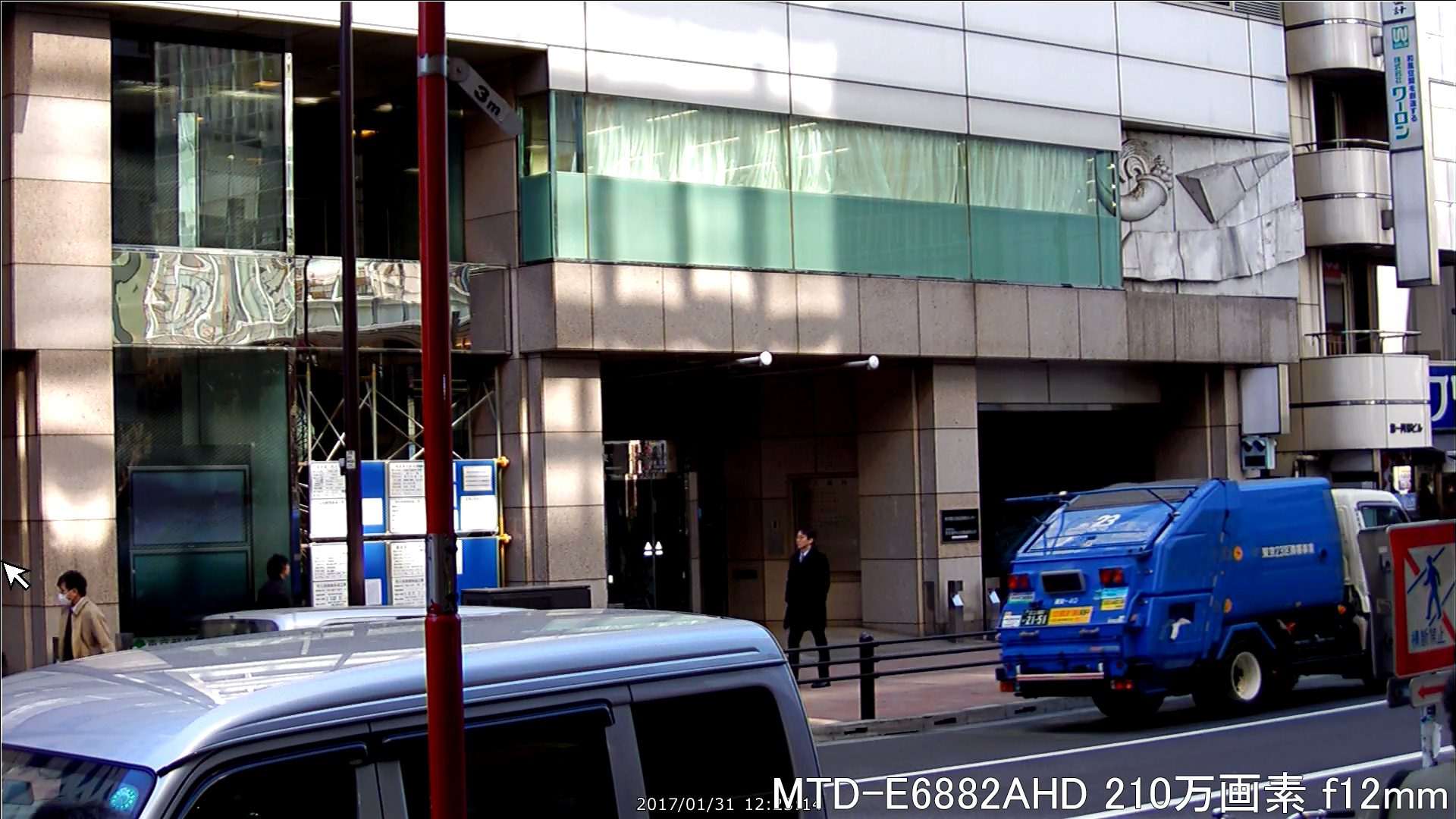

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

f12mmの望遠撮影を行った画像です。
オートフォーカス電動バリフォーカルレンズ搭載モデルの為、フォーカス調整は不要でズーム操作をすることで撮影倍率があがり、フォーカスもしっかりと合います。

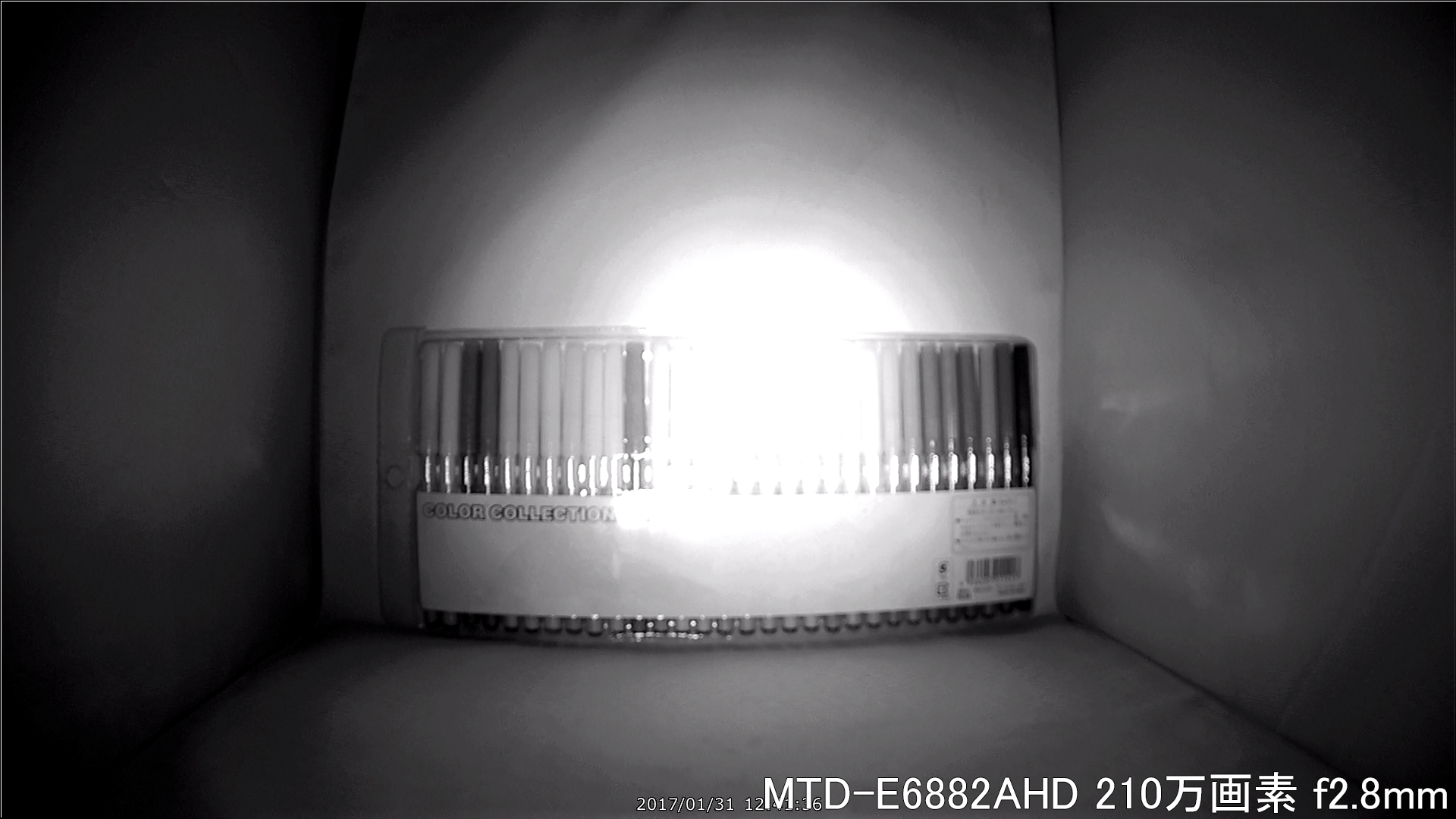

カメラから約40cm離れた被写体を暗視撮影

(画像をクリックすると原寸の画像を表示します)

赤外線照射による暗視撮影を行いました。
スマートIR機能がよく働いており、赤外線による白飛びも適度に抑えた暗視撮影が可能です。
赤外線照射距離は最大20mとなりますが、良好な撮影が出来るのは10m強程度までとなります。

▲PAGE TOP

フルハイビジョンAHDドーム型赤外線・電動VFレンズ搭載防犯カメラ MTD-E6882AHD のご紹介

MTD-E6882AHDはSONY製2.1メガピクセルCMOSイメージセンサーを搭載し、1920×1080のフルHD 高精細映像出力が可能なAHD2.0（Analog High Defenition）防犯・監視カメラシステムのドーム型防犯カメラです。
本体はIP66に準拠したバンダル・防水仕様の筐体となっており、屋外への設置に対応します。また、耐衝撃性を備えているのでイタズラが予想される場所への設置にも適します。レンズにはf2.8～12mmの4.2倍オートフォーカス機能付電動バリフォーカルレンズを搭載することで、面倒なフォーカス調整を必要とせず、UTC機能付レコーダーからズームイン・ズームアウト操作を行うことができる為、施工性を大幅に向上させたモデルになります。また、屋外設置字に低照度撮影に対応できるように赤外線投光器も搭載し、夜間監視にも対応します。

具体的な性能面では、イメージセンサーには1/2.8インチSONY製2.1メガピクセルCMOSイメージセンサーを搭載することで高精細撮影を可能としました。また、レンズにはオートフォーカス機能付電動バリフォーカルレンズを搭載させることで、煩わしいレンズ調整作業を簡易化させ、施工性が大幅に向上しました。
低照度下での監視に対応させる為、ICR機構を採用したTrue Day&Night機能を採用し、さらに本体前面部に赤外線LEDを30個搭載することで、昼は鮮明なカラー映像で監視を行い、低照度下では白黒映像に切り替え、赤外線を照射することで夜間でも安定した明るい映像で監視を行うことを可能にします。赤外線照射距離は最大で約20mの照射が可能なので、レンズを望遠に調整した場合にもある程度良好な低照度撮影を行うことが出来ます。
機能面ではUTC機能対応レコーダーによるOSD機能が利用可能となり、電動バリフォーカルレンズのズーム操作を始め、モニター画面を見ながら各種機能の設定を行い、設置環境に合わせた画質調整が可能です。主な画質補正機能として、低照度撮影時のノイズを軽減させるDNR機能や明暗差の激しい環境下での撮影時に役立つD-WDR機能等を備え、撮影を行う上での必要な機能を備えています。この他、プライバシーゾーン機能やミラー機能（上下左右反転）等も備えており、監視撮影を行う上で充実した機能を搭載しています。

MTW-E6875AHDはドーム型デザインとなりますが、IP66相当の防水性能を備えているので屋内だけでなく屋外への設置にも対応します。その為、店舗や事務所の屋内用防犯カメラとしてだけでなく、屋外天井部分への設置にも対応し、屋内外を問わず様々な場所に設置が可能です。
また、基本的な撮影能力は完備しており、MTD-E6882AHDの一番の特長であるオートフォーカス機能付電動バリフォーカルレンズを搭載することで、UTC機能に対応したレコーダー側から各操作を行うことが出来る為、設置台数が多い場合や設置後にも手軽にレンズ調整を行いたいに大変便利なドーム型防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品は映像出力方式をAHD出力とアナログビデオ出力（CVBS）の2つの方式で切替が可能です。
アナログビデオ出力では一般的なモニターで映像表示が出来ますが、AHD出力では一般的なモニターで映像表示は出来ませんので、AHD監視用デジタルレコーダーに入力させ、レコーダーからの映像出力で表示させる必要があります。また、フルHD対応のAHD2.0モデルの場合は、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
CVBS出力時は従来のアナログビデオ入力に対応した監視用デジタルレコーダーでも録画を行うことが可能です。その場合、画質はアナログ画質となります。HD画質で録画を行うには、AHD出力に切り替えてAHD監視用デジタルレコーダーをご使用いただく必要があります。また、フルHD対応のAHD2.0モデルの場合、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

▲PAGE TOP

フルハイビジョンAHDドーム型赤外線・電動VFレンズ搭載防犯カメラ MTD-E6882AHD 製品仕様

イメージセンサー	1/2.8インチ SONY製 2.1メガピクセルイメージセンサー
有効画素数	H1920×V1080
レンズ	f2.8～12mm
水平画角	約40度～110度
逆光補正	オフ / BLC / HSBLC
ワイドダイナミックレンジ	D-WDR機能搭載
同期方式	内部同期
映像出力端子	BNC-J（AHD2.0 / CVBS切り替え）
最低被写体照度	0.01Lux（感度アップ30 倍時0.003Lux） ※白黒撮影
電子感度アップ	OFF / ON（2～30 倍）
S/N比	75dB以上 (AGC OFF)
デイナイト機能	EXT / AUTO / COLOR / BW（ICR）
AGC	ON 0～15 / OFF
ホワイトバランス	ATW / AWC→SET / INDOOR / OUTDOOR / AWB
シャッタースピード	1/50～1/50,000 秒
ノイズリダクション機能	2DNR / 3DNR
カメラタイトル機能	最大15文字
プライバシーマスク機能	4ヶ所任意設定
画像処理機能	ブライトネス（1～100）/ 静止画像 / 上下左右反転シャープネス（1～10）/ ネガ画像
OSD	日本語対応 / UTC機能対応レコーダーより設定可能
赤外線投光器	赤外線LED（30個）/ smartIR（白飛び抑制機能）照射距離最大20m 赤外線波長850nm（ぼんやり赤く光ります）
防水性能	IP66（本体のみ）
動作温度	-10～40℃
電源	DC12V±1V （センタープラス）
消費電流	最大約500mA
外形寸法(mm)	直径152×H102
重量	約660g
同梱内容	MTD-E6882AHDカメラ本体取付ネジヘクスローブレンチ六角レンチ DC12V-ACアダプター防犯カメラ設置ステッカー製品保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

▲PAGE TOP

フルハイビジョンAHDドーム型赤外線・電動VFレンズ搭載防犯カメラ MTD-E6882AHD オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。 OSD制御及び電動バリフォーカルズーム操作を行いたい場合は、 UTC対応レコーダーをお買い求め下さい。
	ケーブル MTD-E6882AHDには配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求め下さい。
