フルハイビジョンAHD防雨型赤外線・超広角レンズ搭載防犯カメラ MTW-S37AHDの製品詳細

フルハイビジョンAHD
防雨型赤外線・超広角レンズ搭載防犯カメラ
水平画角約130度の超広角レンズ搭載防犯カメラ！

型番：MTW-S37AHD

希望小売価格：￥44,000(税抜)
価格：￥30,350(税込)

(購入数はカート内で設定して下さい)

→MTW-S37AHD 主な機能と特徴
→MTW-S37AHD のご紹介
→MTW-S37AHD 製品仕様
→MTW-S37AHD オプション品

フルハイビジョンAHD防雨型赤外線・超広角レンズ搭載防犯カメラ MTW-S37AHD 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

MTW-S37AHDは監視映像を手軽にフルHD画質化することができるAHD2.0（Analog High Definition）防犯・監視カメラシステムの屋外用防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製2.1メガピクセルCMOSイメージセンサー搭載

MTW-S37AHDはSONY製1/2.8インチ2.1メガピクセルCMOSイメージセンサーを搭載しています。出力解像度1920×1080のフルHDによる高精細映像での撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

水平画角約130度の超広角レンズ搭載

MTW-S37AHDはf2.5mmの超広角レンズを搭載することで、水平画角約130度の広範囲を撮影することができます。防犯カメラ設置位置から近距離を撮影したい場合や1台で広範囲を監視したい場合にご活用いただくことができます。

True Day&Night 機能搭載

MTW-S37AHDはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

赤外線投光器搭載

MTW-S37AHDは本体前面部に赤外線LEDを24個搭載し、低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約20mの照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

IP66防水性能

MTW-S37AHDは防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

※コネクタ接続部分は防水ではありません。

OSD機能により各種設定が可能（UTC機能対応レコーダーから遠隔設定にも対応）

MTW-S37AHDはOSD(オンスクリーンディスプレイ)機能を搭載し、多彩な機能をモニター画面を見ながら、各種機能設定をすることが出来ます。また、UTC機能対応レコーダーと接続することでレコーダーからの遠隔設定にも対応します。

▲ケーブル末尾にOSD操作スイッチ用の端子が備わっており、そちらにOSD操作スイッチケーブルを差し込むことでOSD設定時の操作を行うことができます。

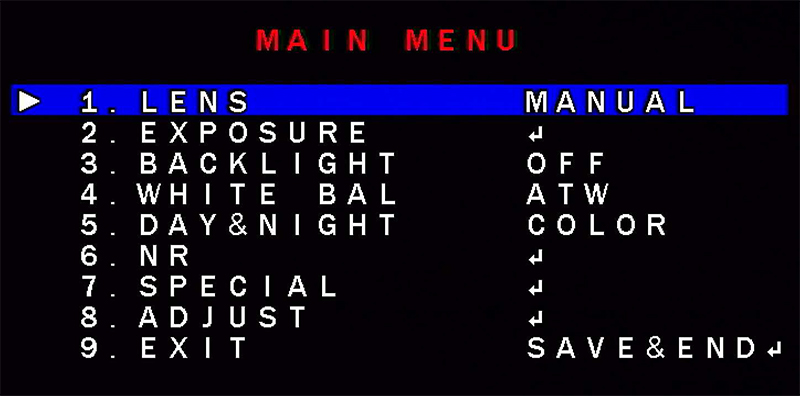

▲メイン設定画面 本体のメイン設定画面です。	▲露出・シャッター速度設定画面 シャッタースピードやSENS－UP、D-WDR設定画面。

本体側面

MTW-S37AHDは奥行き82mm（ブラケットを含めると140mm程度）と小型サイズの筐体に仕上がっており、防犯カメラ設置による威圧感を抑えながらも、適度な防犯威嚇効果を得ることができます。

本体背面 接続部分

本体背面からケーブルが出力されます。ケーブル長はコネクタまで約50cmで末尾で電源入力端子とAHD映像出力端子(BNC）、アナログ映像出力端子、OSD操作スイッチ用端子に分岐します。OSD操作スイッチ用端子にOSD操作スイッチケーブルを差し込むことで、OSD操作が可能になります。

※AHD映像出力とアナログ映像出力の同時使用は出来ません。

MTW-S37AHD 本体寸法図

MTW-S37AHDで撮影した実際の画像

MTW-S37AHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f2.5mmの超広角撮影が可能です。 全体的な色合い、輪郭も良く、良好な高画質撮影ができます。

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

非常にワイドな撮影が出来る為、防犯カメラ設置位置からすぐ目の前を監視したい場合や、角地に設置して両側を見たい場合にも対応します。

カメラから約40cm離れた被写体を暗視撮影

(画像をクリックすると原寸の画像を表示します)

赤外線照射による暗視撮影を行いました。 赤外線照射も広範囲に照射し、スマートIR機能もよく働いているので良好な低照度撮影ができます。 赤外線照射距離は20mとなりますが、良好な撮影が出来るのは10m強程度までとなります。

MTW-S37AHDはSONY製2.1メガピクセルCMOSイメージセンサーを搭載し、1920×1080のフルHD 高精細映像出力が可能なAHD2.0（Analog High Defenition）防犯・監視カメラシステムの防雨型防犯カメラです。
超広角レンズを搭載することで水平画角130度の超広範囲撮影に対応し、防犯カメラ設置位置から近距離を監視する場合に重宝します。また、広範囲照射型の赤外線投光器を内蔵し、低照度下や夜間撮影にも対応します。本体はIP66に準拠した防水仕様の筐体となっており、屋内外を問わずに設置することができます。

具体的な性能面では、イメージセンサーには1/2.8インチSONY製2.1メガピクセルCMOSイメージセンサーを搭載することで高精細撮影を可能としました。レンズはf2.5mmの超広角レンズを採用し、実測値で水平画角約130度の撮影範囲を得ることが出来る為、防犯カメラ1台で広範囲を撮影したい場合や、カメラ設置位置から近距離を出来るだけ広く監視したい場合にご活用いただけます。夜間監視にも対応しており、ICR機構を採用したTrue Day&Night機能を搭載し、本体前面部には広範囲照射型の赤外線投光器を内蔵することで、昼は鮮明なカラー映像で監視を行い、低照度下では白黒映像に切り替え、赤外線を照射することで夜間でも安定した明るい映像で監視を行うことを可能にします。赤外線照射距離は最大で約20mの照射が可能ですが、良好な撮影可能距離は半分程度になります。
機能面では、本体末尾のコネクタ部分にOSD操作スイッチを差し込むことで、OSD機能が利用可能となり、モニター画面を見ながら各種機能の設定を行い、設置環境に合わせた画質調整が可能です。また、UTC機能対応レコーダーと接続することで、レコーダー側からもOSD機能が利用可能になり、モニター画面を見ながらカメラ機能の設定を行うことができます。主な画質補正機能として、低照度撮影時のノイズを軽減させるDNR機能や明暗差の激しい環境下での撮影時に役立つD-WDR機能等を備え、撮影を行う上での必要な機能を備えています。この他、プライバシーゾーン機能やミラー機能（上下左右反転）等も備えており、監視撮影を行う上で充実した機能を搭載しています。

MTW-S37AHDは本体の筐体サイズもコンパクトな仕上がりで見た目も良い為、防犯カメラ設置による威圧感は与えたくないけど、防犯意識の高さを示したい場合にも打って付けのデザインです。
また、基本的な撮影能力は完備しており、防犯カメラ1台で出来るだけ広範囲を撮影したい場合や、カメラ設置位置から近距離撮影を行いたい場合、角地に設置して両側の通路を撮影したい場合等、出来るだけ広く撮影・監視を行いたい場合にお奨めの防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品は映像出力方式をAHD出力とアナログビデオ出力（CVBS）の2つの方式で切替が可能です。
アナログビデオ出力では一般的なモニターで映像表示が出来ますが、AHD出力では一般的なモニターで映像表示は出来ませんので、AHD監視用デジタルレコーダーに入力させ、レコーダーからの映像出力で表示させる必要があります。また、フルHD対応のAHD2.0モデルの場合は、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
CVBS出力時は従来のアナログビデオ入力に対応した監視用デジタルレコーダーでも録画を行うことが可能です。その場合、画質はアナログ画質となります。HD画質で録画を行うには、AHD出力に切り替えてAHD監視用デジタルレコーダーをご使用いただく必要があります。 また、フルHD対応のAHD2.0モデルの場合、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

フルハイビジョンAHD防雨型赤外線・超広角レンズ搭載防犯カメラ MTW-S37AHD 製品仕様

イメージセンサー	1/2.8インチ SONY製 2.1メガピクセルイメージセンサー
有効画素数	H1920×V1080
レンズ	f2.5mm
水平画角	約130度
逆光補正	オフ / BLC / HSBLC
ワイドダイナミックレンジ	D-WDR機能搭載
同期方式	内部同期
映像出力端子	BNC-J（AHD2.0 ）、BNCJ（CVBS）※同時出力不可
最低被写体照度	0.5Lux（感度アップ30 倍時0.02Lux） ※白黒撮影
電子感度アップ	OFF / ON（2～30 倍）
S/N比	50dB (AGC OFF)
デイナイト機能	AUTO / COLOR / BW（ICR）
AGC	ON 0～15 / OFF
ホワイトバランス	ATW / AWC→SET / INDOOR / OUTDOOR / AWB
シャッタースピード	1/50～1/50,000 秒
ノイズリダクション機能	2DNR / 3DNR
カメラタイトル機能	最大15文字
プライバシーマスク機能	4ヶ所任意設定
画像処理機能	ブライトネス（1～100）/ 静止画像 / 上下左右反転 シャープネス（1～10）/ ネガ画像
OSD	日本語対応 / UTC機能対応レコーダーより設定可能
赤外線投光器	赤外線LED24個 / smartIR（白飛び抑制機能） 照射距離最大20m 赤外線波長850nm（ぼんやり赤く光ります）
防水性能	IP66（本体のみ）
動作温度	-10～40℃
電源	DC12V±1V （センタープラス）
消費電流	最大約500mA
外形寸法(mm)	W65×H62×D153（ブラケット含む）
重量	約400g
同梱内容	MTW-S37AHDカメラ本体 ブラケット（装着済み・取外し不可） 取付ネジ DC12V-ACアダプター 防犯カメラ設置ステッカー 製品保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

フルハイビジョンAHD防雨型赤外線・超広角レンズ搭載防犯カメラ MTW-S37AHD オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
	ケーブル MTW-S37AHDには配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途お買い求め下さい。
