ワンケーブルフルHD AHD防雨型赤外線搭載電動パンチルトバリフォーカルミニドーム型防犯カメラ NSC-AHD934VPUM-Fの製品詳細

ワンケーブルフルHD AHD防雨型赤外線搭載電動パンチルトバリフォーカルミニドーム型防犯カメラ
NSC-AHD934VPUM-F

ワンケーブルフルHD AHD防雨型赤外線搭載
電動パンチルトVFミニドーム型防犯カメラ

屋外設置対応!光学4.4倍ミニPTZ防犯カメラ!

型番:NSC-AHD934VPUM-F

メーカー希望小売価格:¥120,000(税抜)
価格:お見積り品

本製品はお取り寄せとなります。
納期はご注文後、3~4日を要します。

ワンケーブルフルHD AHD防雨型赤外線搭載電動パンチルトバリフォーカルミニドーム型防犯カメラ
NSC-AHD934VPUM-F 主な機能と特徴

フルHD画質での監視を手軽に実現

NSC-AHD934VPUM-Fは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの屋外設置対応電動パンチルト・電動バリフォーカルレンズ搭載のミニドーム型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

※アナログ防犯カメラ用の録画装置やモニター、分割装置等に接続することは出来ません。

SONY製2.43メガピクセルCMOSイメージセンサー搭載

NSC-AHD934VPUM-Fは1/3インチSONY製2.43メガピクセル Exmor CMOSイメージセンサーを搭載。243万画素の高精細映像での撮影が可能です。高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

NSC-AHD934VPUM-F フルHD画質による圧倒的高精細映像での監視を実現

電動バリフォーカルレンズ内蔵

NSC-AHD934VPUM-Fはf2.7~12mmのレンズ調整が可能な光学4.4倍電動バリフォーカルレンズを内蔵しています。水平104.1°×垂直55.4°~水平31.1°×垂直17.6°と広角からやや望遠までの調整ができます。

電動バリフォーカルズーム・パン・チルト機能搭載

NSC-AHD934VPUM-Fは同軸制御によるパン・チルト機能を搭載しています。その為、モニターの映像を確認しながら遠隔(レコーダー側)でパン/チルト/ズーム/フォーカスの操作・設定をすることができます。また、高解像度化によりさらにシビアになったフォーカス調整もオートフォーカス機能で自動で調整してくれるため、防犯カメラ設置時の設定作業時間を大幅に短縮できます。

NSC-AHD934VPUM-F 電動バリフォーカルズーム・パン・チルト機能搭載

UTC対応

NSC-AHD934VPUM-Fはワンケーブル接続時(NSE904AVP-U/908AVP-U使用時)に制御線不要でNSD5000AHD-HシリーズのDVRからズーム/パン・チルト/フォーカス/OSDメニューの調整まで可能です。

NSC-AHD934VPUM-Fは電動バリフォーカルレンズを搭載していますので、上記組み合わせによりDVR側からレンズ調整及びズーム操作ができ、施工性の向上だけでなくDVR側から手軽に光学ズームを行いたい場合にもご活用いただけます。

※DC12V電源を別供給した場合でも、同軸制御(UTC)により各操作が可能です。

デュアルモード電源採用

NSC-AHD934VPUM-Fはデュアルモード電源採用で、同軸ケーブル1本に映像信号と電源を乗せることができる電源重畳方式のワンケーブルとしてはもちろんDC12Vアダプターからの電源供給も可能です。

長距離配線が可能

NSC-AHD934VPUM-Fは最大300mの長距離配線に対応します。

True Day&Night 機能搭載

NSC-AHD934VPUM-FはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

NSC-AHD934VPUM-F デイモード(カラー映像)NSC-AHD934VPUM-F ナイトモード(白黒映像)

赤外線投光器搭載

NSC-AHD934VPUM-Fは本体前面部に赤外線投光器を搭載し、低照度下になると赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約15mの照射が可能で、これにより昼夜を問わずに監視することが可能です。

防雨性能を備えたドーム型デザイン

NSC-AHD934VPUM-FはIP66の防水性能を備えた屋外設置対応のドーム型カメラです。ドーム型デザインの白色筐体なので、屋外軒下等で白色の天井部への設置に大変マッチングするデザインに仕上がっています。

D-WDR機能搭載

NSC-AHD934VPUM-FはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、逆光等の明暗差が大きな場所でも、暗いところは明るく、明るいところは暗くし、鮮明かつ自然な映像を映し出します。

NSC-AHD934VPUM-F D-WDR機能OFFNSC-AHD934VPUM-F D-WDR機能ON
▲WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

フリッカレス機能搭載

電源周波数が50Hzの地域(東日本)では、蛍光灯などの下で撮影すると画面のチラツキが発生し見づらくなります。(フリッカ現象)NSC-AHD934VPUM-Fはフリッカレス機能を搭載することで、蛍光灯のチラツキを抑え、蛍光灯が設置してある場所でも安定した高精細映像で監視することができます。

OSD機能搭載

NSC-AHD934VPUM-FはOSD(オンスクリーンディスプレイ)機能を搭載しています。
搭載する多彩な機能をモニター画面を見ながら、設定することが出来ます。

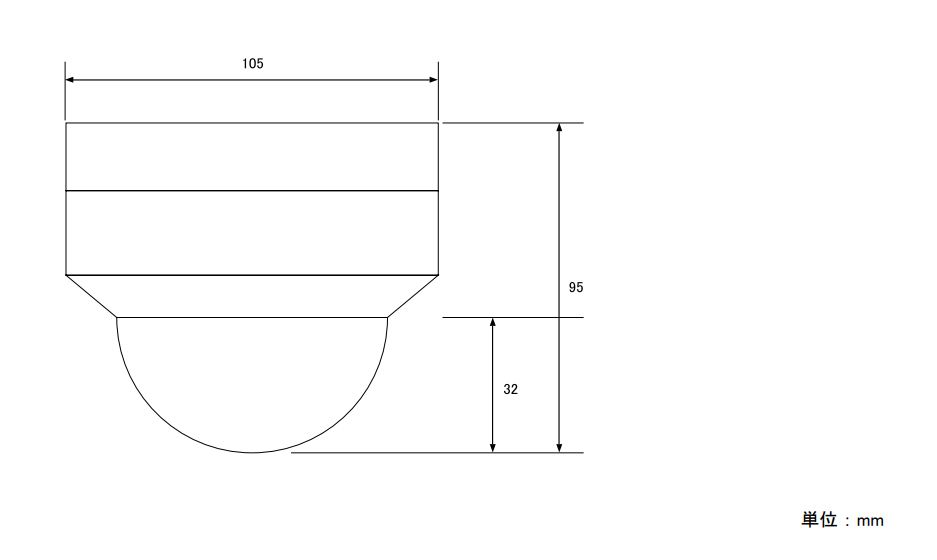

NSC-AHD934VPUM-F 本体寸法図

NSC-AHD934VPUM-F 本体寸法図

製品保証3年間モデル

NSC/NSDシリーズ 安心の3年保証 本製品は製品保証が3年間備わっております。
国内発売元にて3年間の長期保証対応を実施していますので、
長期間の運用時にも安心してご利用いただくことができます。

保証内容:正常な使用状態で故障し、製品保証期間内である場合のみ無償修理致します。
※状況に応じ新品交換及び中古交換、または同等品と交換致します。

01. 製品保証期間内の修理の際は、修理期間中、無償で代替機をお出し致します。
02.国内発売元では国内に技術スタッフを設けているため、
  簡単な修理においては国内で短期間にて行っております。

保証除外事項:保証期間内でも次の場合は有償にさせて頂きます。
・特殊な環境下での使用により発生した故障や性能劣化。
・お買い上げ後の取扱いの誤りや他の製品(外部要因)による故障、製品の自己修理、改造が加えられた場合。
・お買い上げ後の移動、落下等による故障及び損傷。
・火災、地震、風水害、落雷等の天変地異や公害、虫害、ガス害、
 異常電圧、指定外の使用電源による故障および損傷。
・各部の点検、保守費用及び交換費用。また、営業上の損失や記録内容等のソフト内容の補償は致しかねます。
・製品の故障による二次的損害については、メーカーはその責務を負わないものとします。

ワンケーブルフルHD AHD防雨型赤外線搭載電動パンチルトバリフォーカルミニドーム型防犯カメラ
NSC-AHD934VPUM-F のご紹介

NSC-AHD934VPUM-FはAHD(Analog High Defenition)防犯・監視カメラシステムのワンケーブルタイプの防雨型ミニドーム型防犯カメラです。フルHD解像度での撮影ができるAHD2.0に対応したモデルとなります。
直径105mmのコンパクトなドーム筐体に電動パン・チルト機能と電動バリフォーカルレンズを搭載することでカメラ本体を直接操作する必要がなく、モニターの映像を確認しながら遠隔でパン・チルト/ズーム/フォーカスを操作・設定することができます。さらにUTCに対応することで電源駆動ユニット「NSE904AVP-U」または「NSE908AVP-U」と組み合わせて同軸ケーブル1本に映像信号と制御信号、電源を乗せることができます。ワンケーブル仕様なので既存の同軸ワンケーブルアナログ防犯カメラシステムからの移行にも最適で、録画機器のNSD5000AHD-Hシリーズ、NSD7000AHD-Hシリーズと組み合わせることで、DVR側からパン・チルト/ズーム/フォーカス/OSDメニュー調整を行うことができるので、施工性の向上とDVR側から手軽にパン・チルト・光学ズームを行うことが可能です。
(DC12V電源を別供給にした場合でもUTCによる同軸制御で各操作が可能です)

本体は防雨型なので屋外設置に対応し、コンパクトなドーム型デザインを採用している為、景観を損ねづらく、威圧感を抑えた防犯カメラの設置ができます。
レンズはf2.7~12mmまでの倍率調整が可能な電動4.4倍バリフォーカルレンズを内蔵し、広角からやや望遠まで設置環境に合わせた最適なレンズ調整を行うことができ、パン・チルト機能では、パン(水平)の動作は350°、チルト(垂直)の動作は80°の動作角度に対応します。

イメージセンサーには1/2.9インチSONY製243画素Exmor CMOSイメージセンサーを搭載。出力解像度は1920×1080の1080pとなり、高精細映像により従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用。これにより低照度下の撮影にも強く、最低照度はカラー映像時で0.5Lux、白黒映像時で0.05Luxと高感度を実現し、多少薄暗い環境下でも監視を可能にします。さらに本体前面部に赤外線投光器を搭載し、赤外線照射距離は約15mのミドルレンジ照射が可能です。これにより真っ暗闇の0Lux照度下でも撮影ができ、暗闇でも赤外線照射範囲内を良好に監視することができます。
(赤外線照射距離は環境によって左右される為、最大値の30%~50%減でお考え下さい)

主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るD-WDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能を搭載し、様々な環境下でも安定した映像を映し出す機能を搭載しています。また、各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。

このようにNSC-AHD934VPUM-Fは防犯カメラとして昼夜を問わずに安定した監視撮影を可能にする撮影能力を備え、本体はドーム型デザインの白色筐体なので、白色系の天井部への設置に大変マッチングするデザインに仕上がっており、防雨性能を備えている為、屋内・屋外の防犯カメラとしてご利用いただくことができます。
さらにパン・チルト機能と電動バリフォーカル機能によるカメラ調整が可能な為、モニター側でPTZ操作による調整が可能であり、防犯カメラ設置時の作業性、施工性を大幅に向上させることができ、特に設置台数が多い場合には大幅な作業時間のカットを図ることができます。
PTZカメラとしての運用については、稼働域、稼働速度、プリセット登録がない点等もあり、本格的なPTZカメラには及びませんが、設置時の作業性向上の他、システム稼働後にちょっとした画角調整を行いたい場合にはこれらの機能は扱いやすく、設置台数が多い場合や稼働後の微調整も考えている方に大変お奨めのドーム型防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
AHD防犯・監視カメラは通常のアナログビデオ入力には接続することはできません。映像のモニタリングを始め、画角調整や各設定を行うにはAHD監視用デジタルレコーダーからの映像出力により行うこととなりますので、必ずAHD監視用デジタルレコーダーと組み合わせてご使用ください。
また、NSC-AHD934VPUM-FはフルHD対応のAHD2.0モデルとなりますので、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
NSC-AHD934VPUM-FはフルHD対応のAHD2.0モデルとなります。
AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

ワンケーブルフルHD AHD防雨型赤外線搭載電動パンチルトバリフォーカルミニドーム型防犯カメラ
NSC-AHD934VPUM-F 製品仕様

イメージセンサー 1/2.9" SONY 2.43 Megapixel Exmor CMOS Sensor
解像度 AHD:1920×1080(1080p)
レンズ f=2.7~12mm/F=1.3
撮影範囲 水平104.1°×垂直55.4°~水平31.1°×垂直17.6°
ズーム 光学ズーム:約4.4倍
S/N比 52dB以上(AGC off)
赤外線LED
赤外線照射距離 15m
被写体最低照度 カラー時:0.5Lux、モノクロ時:0.05Lux
カラー感度アップ時:0.05Lux/F1.4、モノクロ感度アップ時:0.005Lux
シャッター速度 1/30(25)~1/50,000
パン/チルト動作角度 350°/80°
プリセット -
ICR機能
OSD機能
デイナイト機能
WDR 有(DWDR)
フリッカレス機能
ノイズリダクション機能
アナログ映像出力 -
オーディオ -
リモートコントロール Coaxitron(同軸ケーブル重畳 ※AHDのみ)・RS-485
プロトコル Pelco D
ボーレート 2400
アラーム -
防水機能 IP66
耐衝撃機能 -
電源 デュアルモード
(電源重畳方式:NSE904AVP-U/908AVP-Uより供給、DC12V±30%)
消費電力 6W
消費電流 500mA
動作可能周囲環境 -10~50度、湿度最大95%
外形寸法 105(径)×95(高)mm
重量 570g
同梱内容 NSC-AHD934VPUM-F 本体
製品保証書(保証期間3年間)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

ワンケーブルフルHD AHD防雨型IR搭載電動VFレンズ内蔵ドーム型防犯カメラ
NSC-AHD934VPUM-F オプション品のご案内

NSE904AVP-U UTC対応AHDワンケーブルカメラ用4ch電源ユニット UTC対応AHDワンケーブルカメラ用4ch電源ユニット
型番:NSE904AVP-U
メーカー希望小売価格:¥145,000(税抜) 価格:お見積り品

AHDワンケーブルカメラNSC-AHDシリーズに対応したUTC対応の4入力電源ユニットです。NSC-AHD934VPUM-Fを電源重畳方式で使用する場合にご利用下さい。また、NSD5000AHD-Hシリーズと組み合わせることでDVR側からズーム操作やOSD設定が可能になります。
NSE908AVP-U UTC対応AHDワンケーブルカメラ用8ch電源ユニット UTC対応AHDワンケーブルカメラ用8ch電源ユニット
型番:NSE908AVP-U
メーカー希望小売価格:¥265,000(税抜) 価格:お見積り品

AHDワンケーブルカメラNSC-AHDシリーズに対応したUTC対応の8入力電源ユニットです。NSC-AHD934VPUM-Fを電源重畳方式で使用する場合にご利用下さい。また、NSD5000AHD-Hシリーズと組み合わせることでDVR側からズーム操作やOSD設定が可能になります。
AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
AHD930W 壁面取付ブラケット 壁面取付ブラケット
型番:AHD930W

メーカー希望小売価格:¥30,000(税抜) 価格:お見積り品

屋外設置にも対応した壁面取り付けブラケットです。
寸法:140(径)×183(高)×225(奥)mm / 重量:450g / 仕様書ダウンロード
ケーブル ケーブル

NSC-AHD932VPUM-Fには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
