8chスタンドアローン4MP AHD/TVIハイブリッド監視用DVR NSD7008AHD-Hの製品詳細

8chスタンドアローン4MP AHD/TVIハイブリッド監視用DVR NSD7008AHD-H

8chスタンドアローン
4MP AHD/TVIハイブリッド監視用DVR

4MP解像度の録画に対応した8ch高性能監視用DVR!

型番:NSD7008AHD-H

メーカー希望小売価格:オープン価格
価格:お見積り品

本製品はお取り寄せとなります。
納期はご注文後、3~4日を要します。

8chスタンドアローン4MP AHD/TVIハイブリッド監視用DVR NSD7008AHD-H 主な機能と特徴

AHD/TVI/アナログとの同時接続が可能

NSD7008AHD-H AHD/TVI/アナログとの同時接続が可能

NSD7008AHD-HはAHD1.0/AHD2.0/AHD3.0/HD-TVI/CVBS(アナログ)防犯・監視カメラの同時接続が可能で、トリブリッド(3方式)システムの構築が可能です。全自動切り替え・全シグナルに対応しているので、自由なカメラ接続が可能です。

NSD7008AHD-Hは8入力モデルの為、最大8台までのカメラを接続でき、全チャンネル4MP(400万画素)録画に対応しています。録画解像度は入力するカメラに応じて変わり、AHD3.0では2560×1440、AHD2.0、HD-TVIでは1920×1080、AHD1.0では1280×720、CVBS(アナログ)では960×480のそれぞれの解像度で録画することができます。また、各入力は全ch自動認識の為、煩わしい入力設定作業は不要です。

※4K解像度モニターとHDMI接続することで4MP映像の表示が可能になります。

▲PAGE TOP

動画圧縮方式にH.264を採用

NSD7008AHD-Hは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することで高画質で長期間の監視録画を実現しました。

▲PAGE TOP

8入力対応・9分割機能搭載

NSD7008AHD-Hは画面9分割器を搭載し、最大8台までのAHD1.0/AHD2.0/AHD3.0/HD-TVI防犯・監視カメラ及びアナログ防犯カメラの接続が可能です。各1台ずつのカメラ映像はもちろんのこと、画面分割をして8台までのカメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

NSD7008AHD-Hは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

NSD7008AHD-Hは音声8入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。

▲PAGE TOP

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

NSD7008AHD-H マウス操作による扱いやすいグラフィカルユーザーインターフェイス

NSD7008AHD-Hはマウスによる操作に最適化された作りとなっております。
分かり易く優れたグラフィカルユーザーインターフェイスにより直感的な操作ができます。

※画像は4chモデルになります。

▲PAGE TOP

赤外線リモコン操作に対応

NSD7008AHD-H 赤外線リモコン操作に対応

NSD7008AHD-Hは付属リモコンによるリモコン操作にも対応。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

※画像は4chモデルになります。

▲PAGE TOP

洗練された日本語表示のGUI

NSD7008AHD-H メインメニュー画面 NSD7008AHD-H 設定画面画面

NSD7008AHD-Hの各メニュー表示は見やすいフォントの日本語表示になります。見やすいフォントとわかりやすいアイコン表示もあり、簡単に設定・ご使用いただくことができます。
また、NSD3000、NSD5000、NSD3000AHD、NSD5000AHD-Hの各シリーズと共通のGUIを採用している為、それぞれのシリーズをご使用いただいている場合には同様のGUI操作にて扱うことができるので、改めて操作方法を覚える必要はありません。

※一部異なる設定項目もありますが、ほとんど共通の操作感となります。

▲PAGE TOP

録画解像度、画質、フレームレートの詳細設定

NSD7008AHD-H 録画モード NSD7008AHD-H 録画設定

NSD7008AHD-Hは録画解像度、録画画質、録画フレームレートをカメラ毎に設定することができます。重要な監視場所は録画画質と録画フレームレートを上げ、重要度の低い場所は録画画質と録画フレームレートを下げる等、カメラ毎に最適な録画設定を行うことができます。

-設定項目-
■録画解像度
AHD1.0カメラ
最大720P(1280×720)
AHD2.0 / HD-TVIカメラ
最大1080P(1920×1080)
AHD3.0
最大4MP(2560×1440)
アナログカメラ
960H(960×480) / 720×480 / 720×240 / 360×240
■録画フレームレート
1 / 2 / 3 / 4 / 5 / 7 / 10 / 15 / 30 FPS
※4MPでは、最大15FPSまでとなります。
■録画画質
低画質 / 中画質 / 高画質 / 超高画質

▲PAGE TOP

動体検知録画機能搭載

NSD7008AHD-H モーションディテクト設定画面

NSD7008AHD-Hは動体検知録画機能(モーション検知録画機能)を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。動体検知録画機能では、撮影画面上で動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので利便性が向上します。

■動体検知感度について
動体検知感度は1(低感度)~20(高感度)で設定できます。
■動体検知録画時間について
動体検知録画を行う際、下記の通り検知前に遡って録画を行うことができます。
[事前録画時間:5秒~300秒]
また、検知後は5~300秒の任意の設定秒数で録画を停止する設定ができます。
[事後録画時間:5秒~300秒]

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

NSD7008AHD-Hは簡単検索(日付時刻指定)やカレンダー、イベントログから簡単に再生することが可能です。見たい場面から瞬時に再生できるので、再生時の作業効率を大幅に向上させます。

NSD7008AHD-H 簡単検索再生
▲簡単検索再生画面
日付時刻を入力するだけで、瞬時にその日時を再生できます。(赤外線リモコン操作時)

NSD7008AHD-H カレンダー検索再生
▲カレンダーによる日付指定・時間軸による時間指定
カレンダーによる再生日の指定、時間軸による再生時間の指定ができます。
録画データがある日、時間帯がしっかりと表示されるのでスピーディーな再生が可能です。

NSD7008AHD-H サムネイル表示画面
▲サムネイル表示画面
再生検索時、各チャンネルを選択すると6画面までのサムネイルを表示することができます。
サムネイルは5秒毎、10秒毎、10分毎の表示が可能です。

NSD7008AHD-H ログ検索再生
▲ログ検索による再生
イベントログをクリックすると、瞬時にその日時の録画データを再生できます。

▲PAGE TOP

簡単にUSBフラッシュメモリーへバックアップ

NSD7008AHD-Hの録画したデータのバックアップはUSBフラッシュメモリーへ簡単にバックアップできます。バックアップの際は専用ファイル形式、AVI形式から選択する事ができ、AVI形式で保存した場合はWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

NSD7008AHD-H USBフラッシュメモリーに手軽にバックアップ NSD7008AHD-H ダイレクトにAVI形式での保存が可能
▲USBフラッシュメモリーに手軽に録画データをバックアップできます。
また、バックアップ時は専用ファイル形式、AVI形式(右画像)から選択ができます。

※USB2.0フラッシュメモリーに対応しています。
※Windows XP以上に対応しています。
※USBフラッシュメモリーの相性保証はございません。
※画像は4chモデルになります。

▲PAGE TOP

ノーマル録画、イベント録画、細かな設定が可能なスケジュール録画機能を搭載

NSD7008AHD-H 録画設定画面 NSD7008AHD-H 予約録画(スケジュール録画)設定画面

NSD7008AHD-Hはノーマル録画、イベント録画(アラーム・モーション)、
予約録画(スケジュール録画)の3つの録画方法に対応しています。
常時録画を行うことも、イベント時だけ録画を行うこともできるので、監視環境に合わせた最適な録画方法を選択できます。予約録画では録画する時間、しない時間の設定や店舗営業中は常時録画、夜間はイベント録画を行う等、応用性の高い録画運用を実現します。

ノーマル録画
手動で録画の開始・停止を行います。
また、本体起動時に自動で録画を開始させることもできます。
イベント録画
外部センサーのアラーム時や動体検知(モーション検知)時に録画を行うことができます。
予約録画(スケジュール録画)
曜日・時間毎に録画動作(通常録画・イベント録画・録画停止)の設定を行うことができます。

▲PAGE TOP

ネットワークによる遠隔監視機能

NSD7008AHD-HはH.264動画配信によるネットワーク機能を搭載しています。
ネットワーク伝送にH.264を採用する事で、M-JPEGやMPEG-4を採用しているモデルと比べて格段に動画性能が向上し、リアルタイムパフォーマンスを実現しました。
また、ネットワークを介して遠隔地から、NSD7008AHD-Hの設定、再生等の作業を行なう事が出来ます。ネットワーク機能を使用する際は専用ソフト(付属)又はインターネットエクスプローラーにて行なう事が出来ます。専用ソフトはEMS(Enterprise Management Suite)ソフトとなっており、複数拠点を遠隔で一括管理する事が出来る高機能ソフトです。複数拠点にNSD3000/5000AHDシリーズを設置する事で、複数拠点の監視映像を一括でモニタリングすることもでき、ネットワーク監視の利便性が向上しています。

NSD7008AHD-H ネットワーク設定画面  NSD7008AHD-H ネットワーク監視画面(EMS)
▲ネットワーク設定画面
異常時のE-mail送信(アラーム・画像添)・DDNS対応
▲ネットワーク監視画面
EMSにより複数拠点を一括で管理可能
NSD7008AHD-H 遠隔再生画面 NSD7008AHD-H ブラウザによる監視が可能
▲ネットワーク経由で映像再生
NSD7008AHD-Hの録画映像を遠隔地から再生・保存可能
▲ブラウザによる監視が可能
インターネットブラウザ上での監視が可能

▲PAGE TOP

ダイナミックDNSサービス対応

NSD7008AHD-H ダイナミックDDNSサービス対応

NSD7008AHD-HはメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

※NSD7008AHD-HのDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。

▲PAGE TOP

スマートフォンからのモニタリングが可能

NSD7008AHD-H スマートフォンライブ監視画面
▲遠隔モニタリング(ライブ監視)

NSD7008AHD-H スマートフォン カレンダー検索画面 NSD7008AHD-H スマートフォン 時間軸検索画面 NSD7008AHD-H スマートフォン 再生画面
▲遠隔再生

NSD7008AHD-HはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。表示させるチャンネルを選択してそれぞれの映像をモニタリングでき、録画データの再生も出来るので、出先から手軽に遠隔モニタリングと遠隔再生を行うことができます。
遠隔再生はカレンダー検索→時間軸検索から再生ができ、スムーズな再生を実現します。

▲PAGE TOP

最大16TBまでHDDを増設可能

NSD7008AHD-Hは大容量HDDに対応し、最大で16TBまでHDD容量を増設することができます。これにより4MP解像度やフルHDの高精細映像を長期間録画することができます。

※3.5インチ×2台

▲PAGE TOP

e-SATAストレージで録画ボリュームを拡張

NSD7008AHD-H e-SATAストレージで録画ボリュームを拡張

NSD7008AHD-Hはe-SATAストレージを認識し、録画ボリュームとして設定できます。録画容量の増設や外部ストレージでRAID構築することでデータ保護も可能です。

▲PAGE TOP

RAID1(ミラーリング)対応

NSD7008AHD-HはHDDを2基搭載することができ、RAID1(ミラーリング)に対応しています。RAID1(ミラーリング)時は万が一のHDD障害の際でも録画データの保護が可能です。

※一部仕様に制限がかかります

▲PAGE TOP

HDMI/VGA出力機能をサポート

NSD7008AHD-HはHDMIとVGA映像出力端子を備えています。
HDMI出力ではフルHD表示が可能なので、高精細映像による監視ができます。

▲PAGE TOP

自動復旧機能搭載

NSD7008AHD-Hは停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。

※起動時録画又は予約録画がオンの場合

NSD7008AHD-H システム構成イメージ

NSD7008AHD-H システム構成イメージ

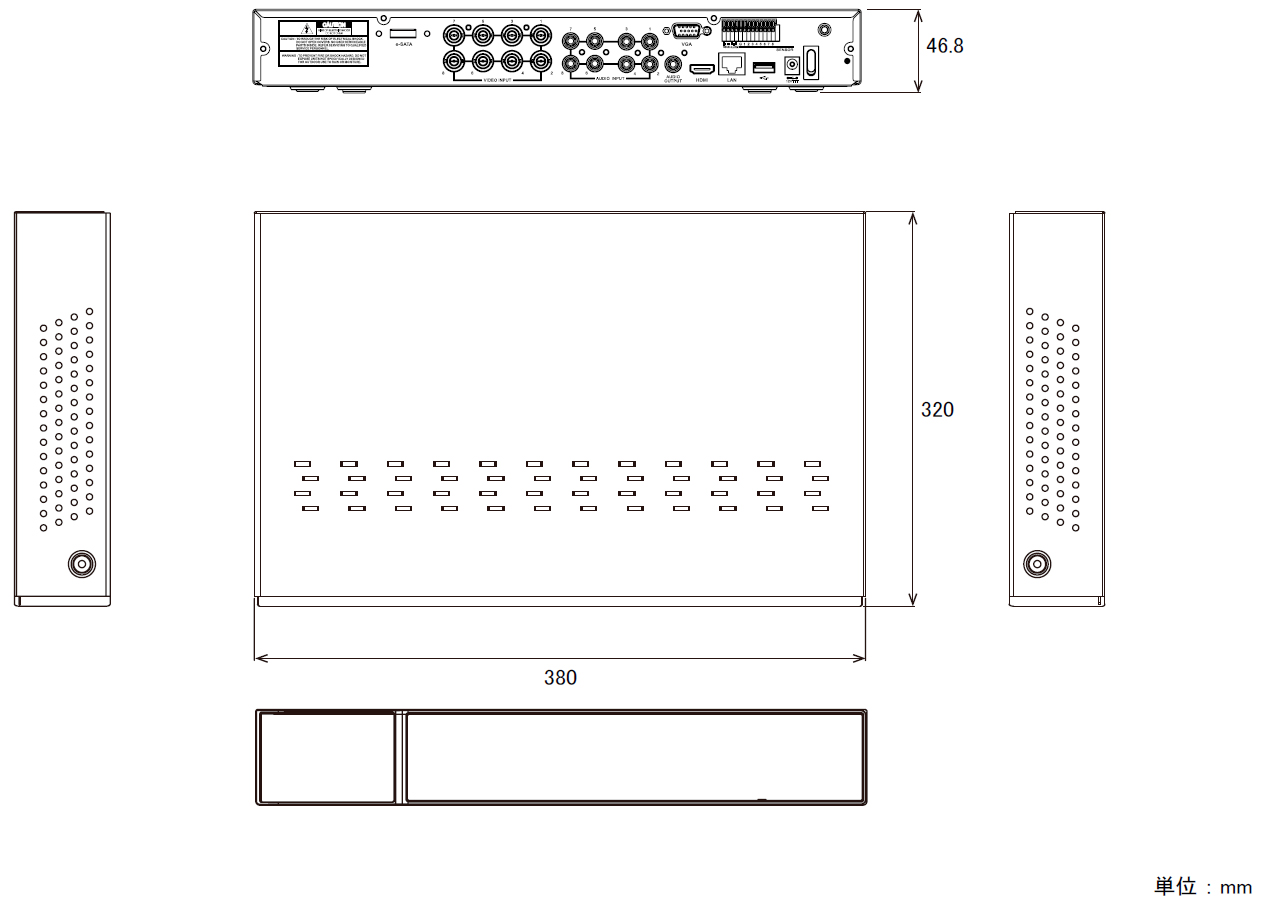

NSD7008AHD-H 本体寸法図

NSD7008AHD-H 本体寸法図

製品保証3年間モデル

NSC/NSDシリーズ 安心の3年保証 本製品は製品保証が3年間備わっております。
国内発売元にて3年間の長期保証対応を実施していますので、
長期間の運用時にも安心してご利用いただくことができます。

保証内容:正常な使用状態で故障し、製品保証期間内である場合のみ無償修理致します。
※HDD、ファンも保証期間3年となります。
※状況に応じ新品交換及び中古交換、または同等品と交換致します。

01. 製品保証期間内の修理の際は、修理期間中、無償で代替機をお出し致します。
02.国内発売元では国内に技術スタッフを設けているため、
  簡単な修理においては国内で短期間にて行っております。

保証除外事項:保証期間内でも次の場合は有償にさせて頂きます。
・特殊な環境下での使用により発生した故障や性能劣化。
・お買い上げ後の取扱いの誤りや他の製品(外部要因)による故障、製品の自己修理、改造が加えられた場合。
・お買い上げ後の移動、落下等による故障及び損傷。
・火災、地震、風水害、落雷等の天変地異や公害、虫害、ガス害、
 異常電圧、指定外の使用電源による故障および損傷。
・各部の点検、保守費用及び交換費用。また、営業上の損失や記録内容等のソフト内容の補償は致しかねます。
・製品の故障による二次的損害については、メーカーはその責務を負わないものとします。

8chスタンドアローン4MP AHD/TVIハイブリッド監視用DVR NSD7008AHD-H のご紹介

NSD7008AHD-HはAHD(1.0/2.0/3.0)/ HD-TVI / アナログ(CVBS)の同時接続に対応し、トリブリッド方式(3方式)システムの構築を可能にしたハイブリッド監視用デジタルレコーダーです。最大4MP解像度(AHD3.0)の高解像度録画に対応し、AHD1.0 / AHD2.0 / AHD3.0 / HD-TVI / アナログ(CVBS)の入力を全自動切り替えで認識できる為、自由なカメラ接続が可能です。

NSD7008AHD-Hは8入力モデルとなりますので、AHD1.0 / AHD2.0 / AHD3.0 / HD-TVI / アナログ(CVBS)防犯・監視カメラを最大8台まで接続でき、それぞれのカメラ映像を4MP / 1080p / 720p / 960Hの高精細画質で録画することができます。また、本体は8入力モデルとしてはコンパクトな筐体に仕上がっているので、オフィスや店舗、ご自宅へスマートに設置することができます。

録画性能として、まず動画圧縮方式にはH.264を採用し、録画解像度はAHD3.0では最大4MP(2560×1440)、AHD2.0、HD-TVIでは1080p(1920×1080)のフルHD解像度で録画ができ、録画フレームレートは4MP解像度での録画時は最大15fps/ch、1080p以下の解像度で録画を行った場合は最大30fps/chと動画録画性能も十分な性能を備えています。

NSD7008AHD-Hは日本向けのDVRを多く発売しているメーカー製品の為、GUI(グラフィカルユーザーインターフェース)の出来が良く、メニュー表示は洗練された日本語表示になっておりますので、初めて監視用録画機器を導入なさる場合でも容易に設定ができる内容に仕上がっています。また、従来のNSD3000シリーズや5000シリーズなどとほぼ同一のGUIを備えている為、従来機種をご使用の方には従来通りの操作感でご利用いただくことができます。

録画モードは監視用録画装置として求められる連続録画、スケジュール録画、モーション録画、アラーム録画を搭載しているので、監視環境に合わせた録画設定を行うことができます。
モーション検知録画時のモーションエリアは各チャンネルごとに8×8グリッドでの設定が可能なのでカメラの設置環境に合わせた検知エリア調整をすることで不必要なエリアでの検知を防ぐことができます。この他、8入力の音声を記録することも可能なので音声を含めた監視録画を行いたい場合にも最適です。

また、遠隔監視機能ではIE等のブラウザによるライブ監視、録画データの再生、バックアップを行うことができる他、ブラウザよりも安定性の高い集中管理ソフト(EMS2)が標準で付属し、ソフトウェアをPCにインストールして使用することでより安定した遠隔監視を行うことができます。また、EMS2は複数拠点に設置したNSD7000AHD-Hシリーズを始め、従来のNSD3000シリーズや5000シリーズとの統合も可能な為、従来機種が混在する環境でも、同じCMS(EMS2)で一括管理することができる等、優れた遠隔監視環境の構築を実現します。また、スマートフォン(iPhone/Android端末)やタブレット(iPad)からライブモニタリングもできるので出先から店舗や事務所の様子を確認することも容易です。遠隔機能はブロードバンド環境と固定IPアドレス又はこちらの機種のメーカー提供されているDDNSサービスを利用することでネットワーク経由による監視が可能になります。

このようにNSD7008AHD-Hは監視用デジタルレコーダーとして必要とされる機能を完備したAHD防犯・監視カメラ用の録画機器です。コンパクトな筐体なので設置場所を選ばずに設置することができ、本体のGUIも洗練された日本語表示の為、オフィスや店舗を始め、個人宅用の中規模防犯・監視カメラ用の録画機器としてお奨めの製品です。4MP高解像度録画に対応しているので従来のフルHDよりもさらに高画質録画を行いたい場合に是非ご活用下さい。また、録画データの保護用としてRAID1(ミラーリング)を組むことも出来る為、録画データの保護性能を重視する方にもお奨めです。

8chスタンドアローン4MP AHD/TVIハイブリッド監視用DVR NSD7008AHD-H 製品仕様

OS エンベデッドLinux
映像圧縮形式 H.264
対応システム AHD1.0 / AHD2.0 / AHD3.0 / HD-TVI / アナログ(CVBS)
映像入力 8チャンネル(BNC)
映像出力 HDMI(4K)×1、VGA(1920×1080p) ×1
録画性能 2560×1440:120fps(RAID使用時:60fps)
1920×1080以下:240fps (RAID使用時:120fps)
※4MP解像度では、最大15fpsまでとなります。
標準内蔵HDD容量 2TB(オプションにて最大16TBまで増設可能)
搭載可能ハードディスク台数 3.5インチ×2
表示パターン 全画面、4分割、9分割、不均等分割(6/7/8)
録画モード ノーマル、スケジュール、モーション、アラーム
アラーム録画 プリアラーム:1~5秒、ポストアラーム:5~300秒
デジタルズーム 最大8倍
再生検索モード 時間検索、
イベント検索
(アラーム、モーション、ビデオロス、モーションエリア)
再生コントロール 再生/逆再生、早送り/早戻し(×2、×4、×8、×16)、
一時停止、コマ送り/コマ戻し
※RAID使用時は早送り/早戻しは使用できません。
バックアップデバイス USBメモリ、外付けHDD、ネットワーク
バックアップデータフォーマット 専用フォーマット、AVI
USB端子

前面(USB2.0)×1、背面(USB3.0)×1

外部ストレージ e-SATA×1
オーディオ 入力:RCA×8、出力:RCA×1
I/O RS485、アラーム入力×8/アラーム出力×1
イーサネット 10/100/1000Base-T
ネットワークプロトコル TCP/IP、SMTP、DHCP、DDNS、UPnP、NTP、FTP
リモートクライアント PCクライアント:専用ソフトウェア(EMS2:Windows)、
ブラウザ(InternetExplorer)、
モバイルクライアント:iOS、Android(mobileCMS)
最大リモートログイン数 10
コントローラー 前面タッチパネル、マウス、赤外線リモコン
電源 DC12V/5A
最大消費電力 最大37.2W
動作可能周囲環境 5~40度、30~80%
外形寸法 380(幅)×46.8(高)×320(奥)mm
重量 3330g
同梱内容 NSD7008AHD-H 本体
ACアダプター/ACコード
USB光学式マウス
赤外線リモコン
専用ソフト(CD-ROM)
取扱説明書
製品保証書(保証期間3年間)

※製品仕様は予告なしに変更になる場合があります。

8chスタンドアローン4MP AHD/TVIハイブリッド監視用DVR NSD7008AHD-H オプション品のご案内

HDMIケーブル HDMIケーブル

HDMIケーブルや同軸ケーブル等は別売となっております。
必要となるケーブルは別途お買い求め下さい。
