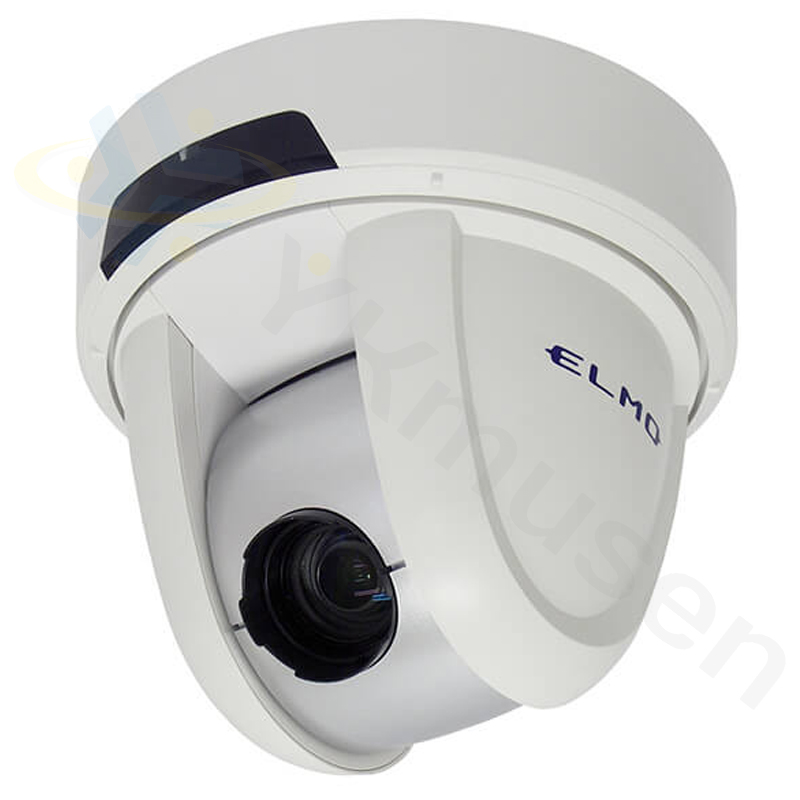

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型AHDカメラ PTC-400HD-A

ELMO(エルモ社)フルHD
パン・チルト・ズームレンズ一体型AHDカメラ

屋外設置対応!フルHD PTZドーム型監視カメラ!

型番:PTC-400HD-A

価格:¥148,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)
※本製品は納期に3日~5日程度を要します。

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型AHDカメラ PTC-400HD-A 主な機能と特徴

フルHDによる高精細映像出力

PTC-400HD-Aは総画素数368万画素(H2560×V1440)1/2.3インチCMOSイメージセンサーを搭載し、出力解像度はフルHD(1920×1080)出力に対応。フルHDによる高精細な映像を出力します。

付属リモコンで簡単にパン・チルト・ズームコントロール

PTC-400HD-A パン・チルト・ズームコントロール

PTC-400HD-Aはパン350°(左右175°)、チルト210°(上15°、下195°)、旋回スピードは最大100°/秒の広範囲高速パン・チルト操作が可能です。 パン・チルト・ズーム操作は赤外線リモコン(付属)及びPTZコントローラ等からカメラコントロールが可能です。

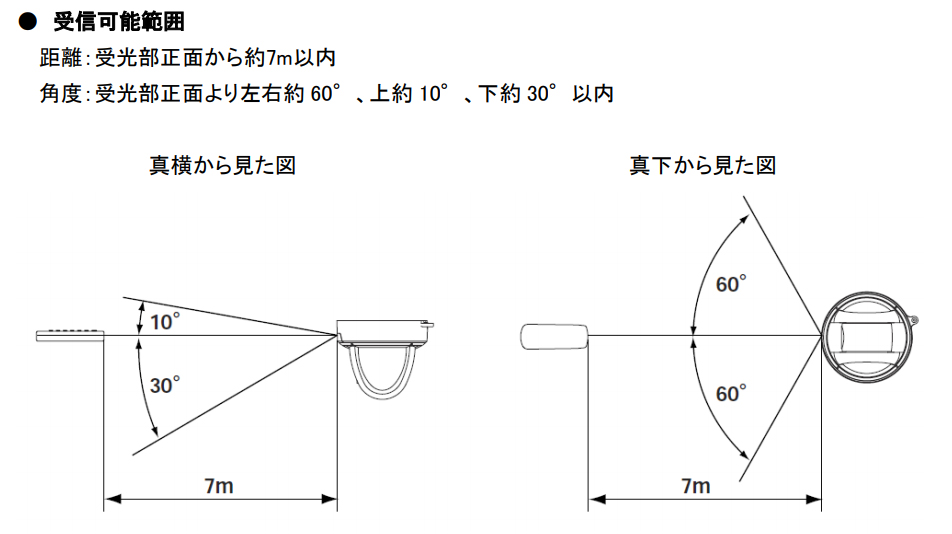

PTC-400HD-A 赤外線リモコン受光範囲

高倍率ズーム機能搭載

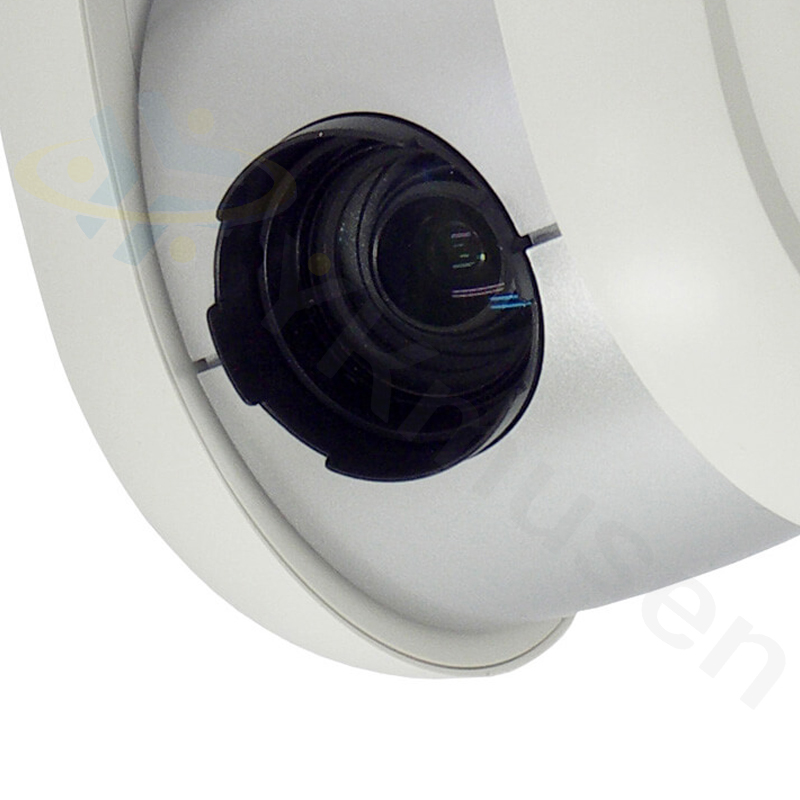

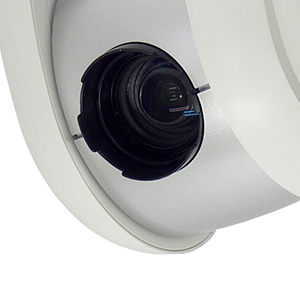

PTC-400HD-A 光学12倍ズームレンズ搭載

PTC-400HD-Aはメガピクセル対応オートフォーカス機能付光学12倍ズームレンズを搭載。10倍電子ズームと合わせて最大120倍までの高倍率ズームが可能です。大講義室などの広い場所でもご使用いただけます。

COC(UTC)機能対応

PTC-400HD-AはCOC(Control over Coax)機能を搭載しています。COCは別名称ではUTC(Up the Coax)とも呼ばれており、COC(UTC)制御に対応したレコーダーに接続することで、レコーダー側からカメラの設定や操作を行うことができます。

PTC-400HD-AではCOC(UTC)に対応したレコーダーに接続することでパン・チルト・ズーム操作を始め、メニュー操作を行うことができます。

※COC機能を使用する場合、赤外線リモコン操作ができなくなります。
※RSU-400HD-Aと組み合わせてCOC機能を利用することはできません。

プリセットメモリー機能

PTC-400HD-Aは1台で16か所のプリセットメモリーが可能です。(ホームポジション変更可)

Day&Night機能搭載

PTC-400HD-Aは周囲に光量があるときは鮮明なカラー撮影を行い、周囲が暗くなると自動的に感度を上げた白黒撮影に切り替えるICRタイプのDay&Night機能を搭載しています。これにより昼夜を通じた運用が可能です。

RS-485インターフェース採用

PTC-400HD-AはRSインターフェース採用により、最大223台のカメラ制御が可能です。

PTC-400HD-A用リモコン延長ユニットと組み合わせてリモコン操作を遠隔操作が可能

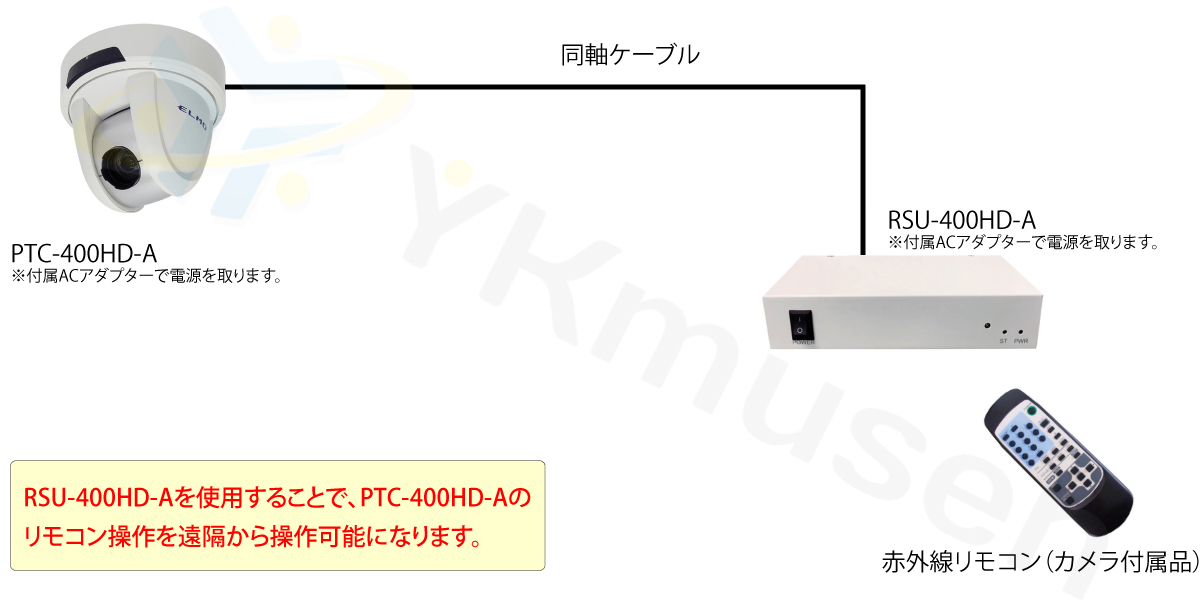

PTC-400HD-A リモコン延長ユニットRSU-400HD-Aと組み合わせてリモコン操作を遠隔操作

PTC-400HD-Aは別売のPTC-400HD-A専用リモコン延長ユニットRSU-400HD-Aと組み合わせることで、赤外線リモコンによる操作をカメラ設置場所ではなく、RSU-400HD-Aを設置してある場所で行うことが可能になります。

また、映像信号だけでなく制御信号(RS-485)も同軸ケーブルに多重して伝送する為、リモコン操作を延長するだけでなく、RS-485制御によるPTZコントローラーと組み合わせる際にも配線が同軸ケーブル1本で済むというメリットもあります。

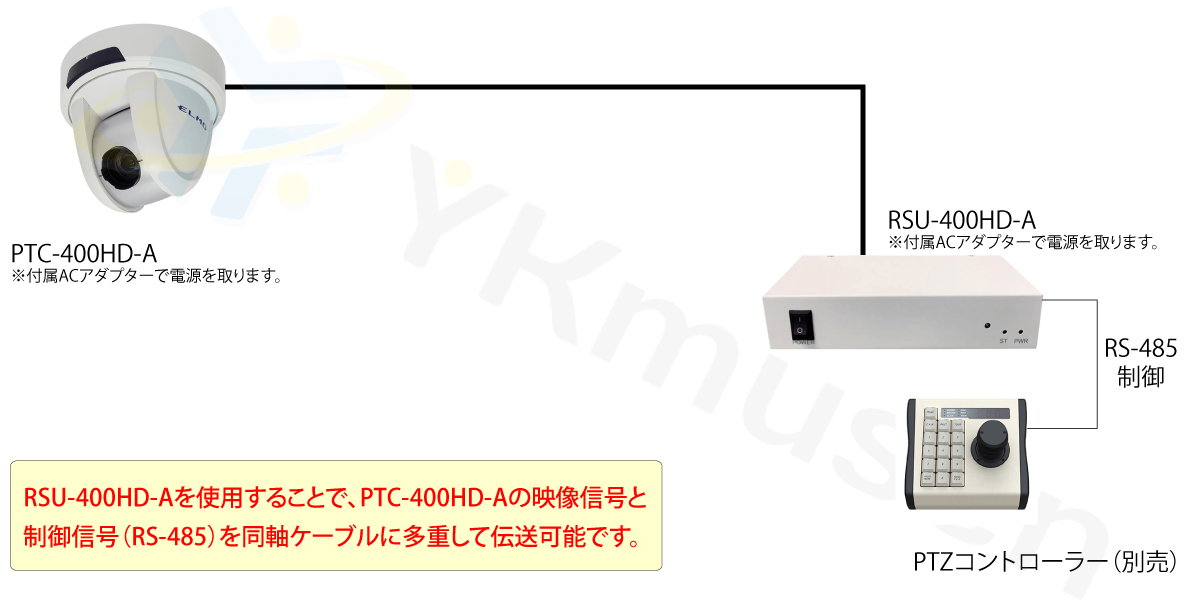

PTC-400HD-A RS-485制御信号を同時に多重伝送が可能

※同軸ケーブル1本に映像信号と制御信号を重畳しますが、電源は重畳されませんのでご注意下さい。

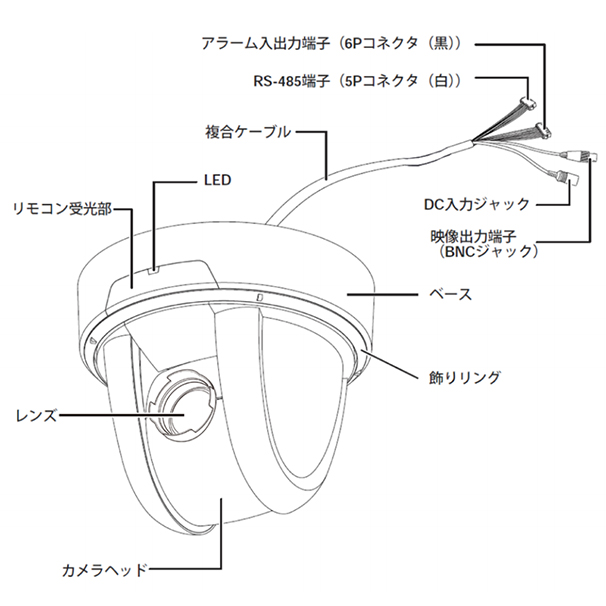

PTC-400HD-A 各部名称

PTC-400HD-A 各部名称

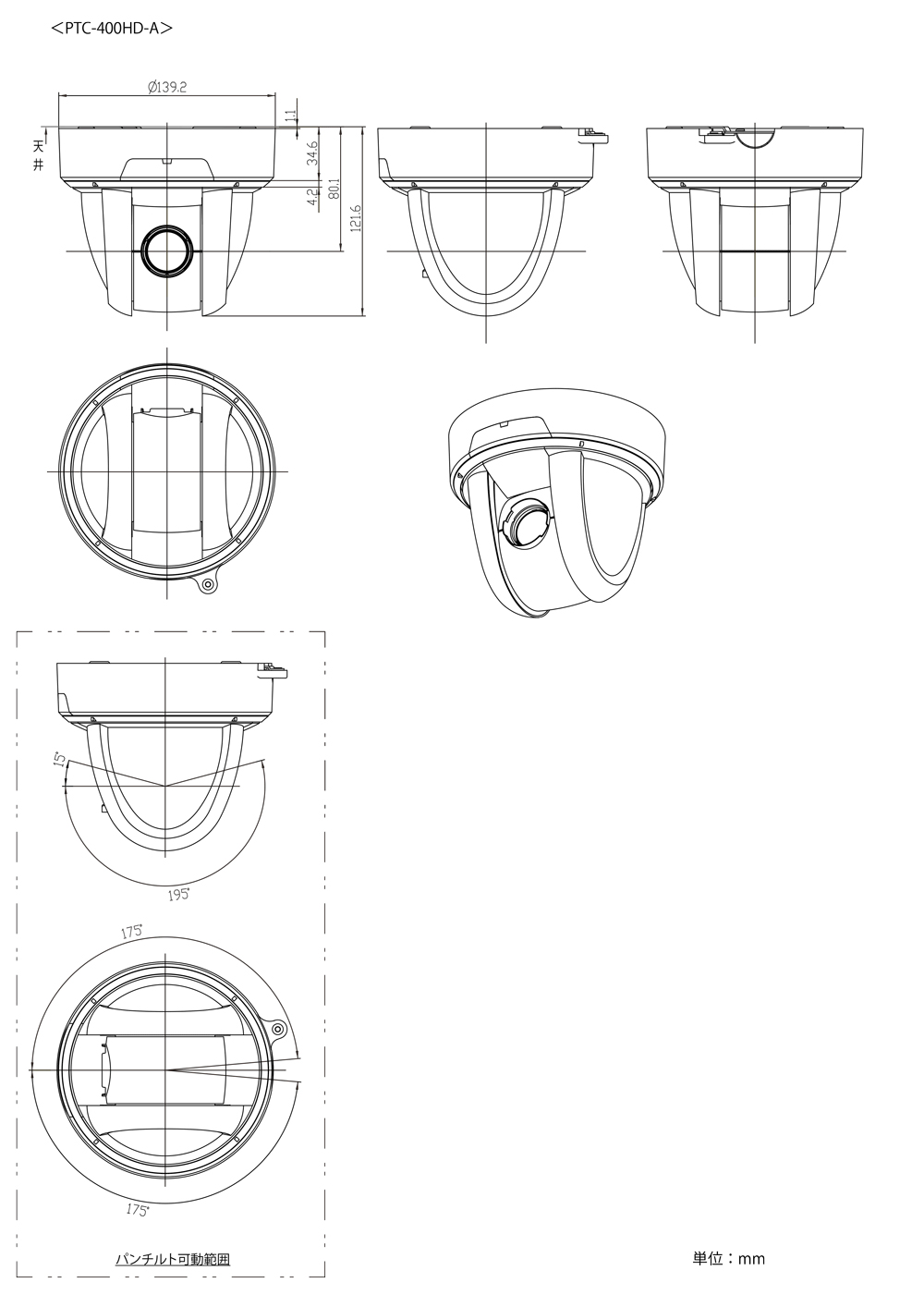

PTC-400HD-A 本体寸法図

PTC-400HD-A 本体寸法図

PTC-400HD-A パン・チルト・ズーム操作イメージ動画

PTC-400HD-Aで実際にパン・チルト・ズーム操作をしている動画をご用意致しました。
パン・チルト速度は1~7段階のうち5に設定しています。(1が早く7が遅くなります)

PTC-400HD-Aで撮影した実際の画像

PTC-400HD-Aで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

 カメラから約40cm離れた被写体を撮影
PTC-400HD-A カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
1倍ズーム(f3.7mm)で近距離撮影を行いました。
全体的に落ち着きのある色合いで、輪郭周りもしっかりとしており、画質は大変良好です。

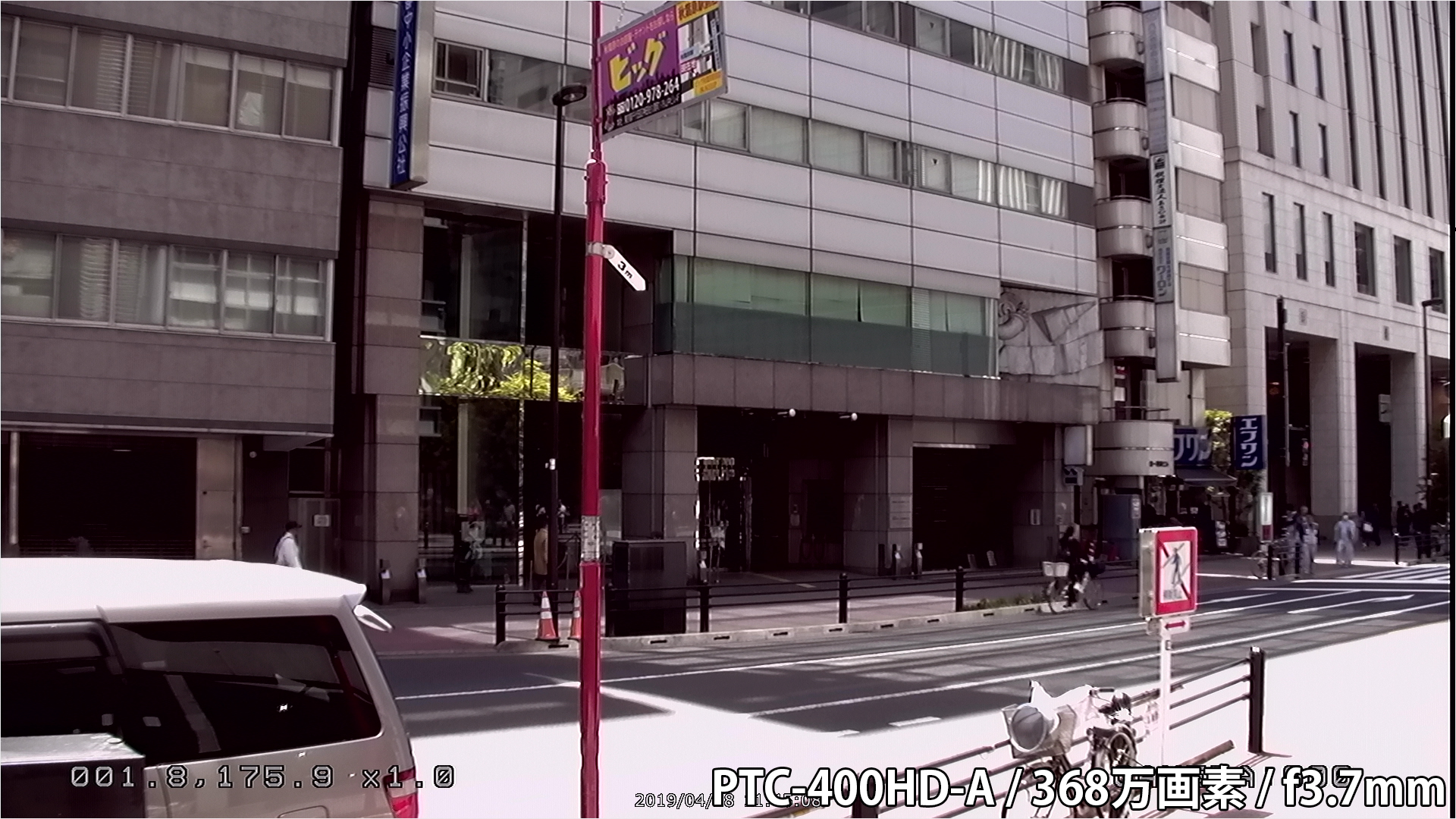

 事務所外を広角撮影(屋外)
PTC-400HD-A 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
1倍ズーム(f3.7mm)の広角で事務所外を撮影しました。
色合い、輪郭共に良く、全体的に良好な撮影が出来ています。

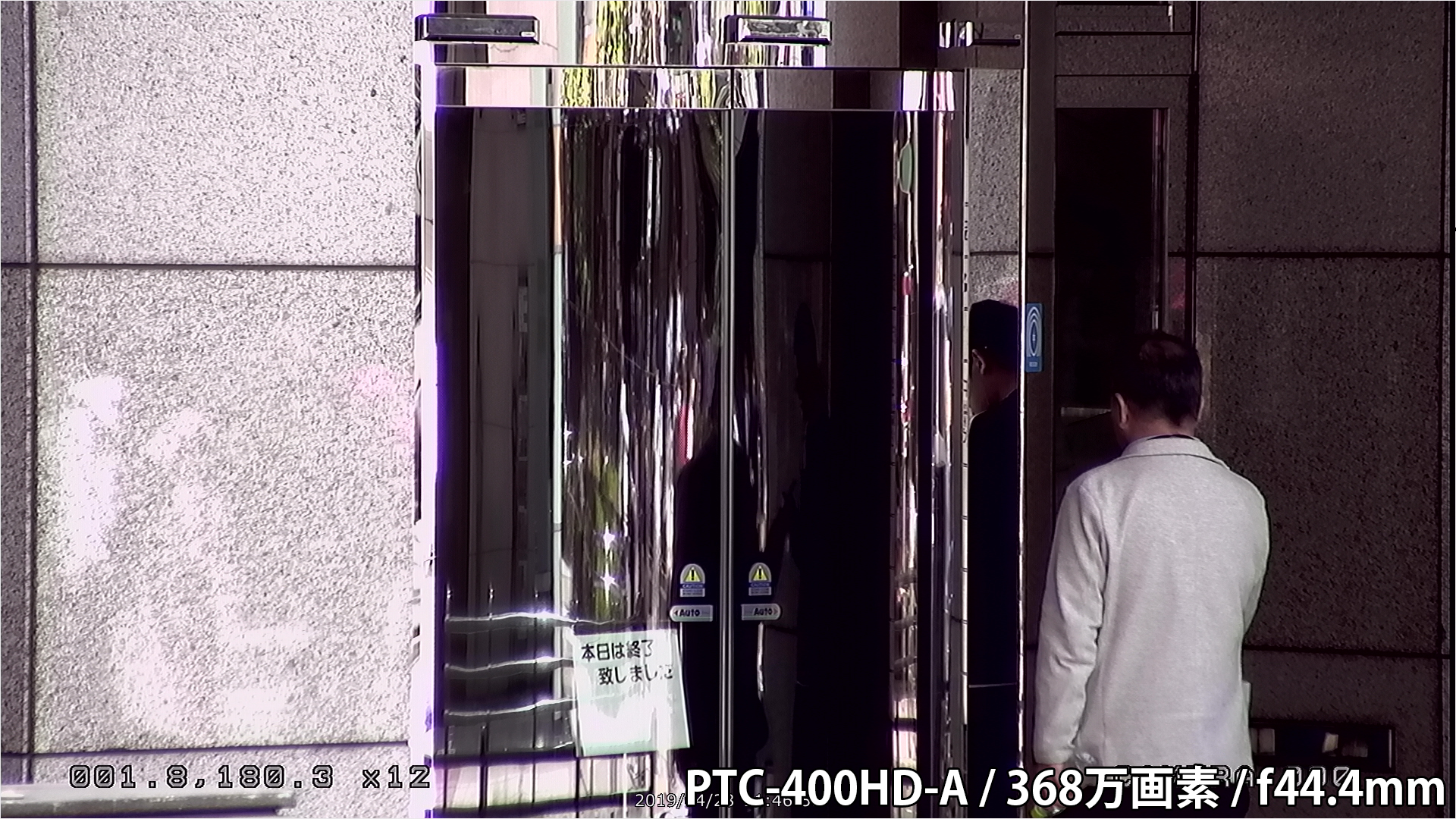

 事務所外を望遠撮影(屋外)
PTC-400HD-A 事務所外を望遠撮影(屋外) (画像をクリックすると原寸の画像を表示します)
光学12倍ズーム(f44.4mm)の望遠で事務所外を撮影しました。
オートフォーカス機能搭載の電動ズームレンズを搭載しているので、フォーカス調整は不要でズーム操作をすることで撮影倍率があがり、フォーカスもしっかりと合います。長距離の文字表示もくっきりと見えます。
 カメラから約40cm離れた被写体を低照度カラー撮影
PTC-400HD-A カメラから約40cm離れた被写体を低照度カラー撮影 (画像をクリックすると原寸の画像を表示します)
照度0.09Luxの低照度下にて、低照度カラー撮影を行いました。
PTC-400HD-Aの最低被写体照度は0.7Luxとなりますが、0.09Luxでもある程度のカラー撮影ができています。ノイズは出てしまいますが、ここまでの低照度でカラー撮影ができるので十分な感度を備えていると言えます。

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型AHDカメラ PTC-400HD-A のご紹介

PTC-400HD-AはELMO(エルモ社)製のパン・チルト・ズームレンズ一体型ドームカメラのロングセラーモデル「PTC-400HD」の後継機種です。従来機種のPTC-400HDでは映像方式にHD-SDI方式を採用しておりましたが、PTC-400HD-AはAHD2.0(アナログHD)へと映像方式が変更されています。
基本的な仕様はPTC-400HDと同様となりますが、、アナログカメラ世代にご好評をいただいていた赤外線リモコン延長ユニットを同時発売し、AHDの特長である長距離配線も可能となり、さらに扱いやすくなりました。

具体的な性能として、イメージセンサーには368万画素(H2560×V1440)の1/2.3インチCMOSイメージセンサーを搭載し、出力解像度はフルHD(H1920×V1080)の高精細映像出力が可能です。また、Day&Night機能を備え、最低被写体照度はカラー時で0.7Lux、白黒時で0.08Luxと低照度下での撮影にも対応します。

パン・チルト稼働域はパン350°(左右175°)、チルト210°(上15°、下195°)の広範囲をカバーし、旋回スピードは最大100°/秒の高速旋回が可能な高性能パン・チルト機能を搭載しています。また、レンズにはオートフォーカス機能付メガピクセル12倍光学ズームレンズ(f3.7~44.4mm)を搭載し、10倍電子ズームと合わせて最大120倍までズームが可能です。フルHD映像の高精細画質も相まって細部まで監視ができるので、PTC-400HD-Aを1台設置するだけで広範囲の監視が可能になります。

PTC-400HD-Aは付属の赤外線リモコンで各操作を行なうことができますが、別売の「RSU-400HD-A」と組み合わせることで、離れた場所でリモコン操作を行うことが可能になります。また、RS-485制御信号用の配線をして、別売のPTZコントローラーTH-ZCT02を使うことで、よりレスポンスの良い直感的な操作でPTZ操作を行うことが可能になります。さらに、COC(UTC)にも対応することで、COC(UTC)に対応したレコーダーに接続することで、レコーダー側からPTC-400HD-Aの設定やカメラ制御を行うことも出来ます。

PTC-400HD-Aは国内大手メーカー製品としては最も低価格で、高性能なフルHD画質のPTZカメラと言えます。充実したオプション品もラインナップしており、高精細なPTZカメラの導入をお考えの方にはコストパフォーマンスも含め、大変お奨めのフルHD PTZカメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
PTC-400HD-AはAHD2.0出力専用モデルとなりますので、通常のアナログビデオ入力には接続することはできません。映像のモニタリングを始め、画角調整や各設定を行うには「RSU-400HD-A」のHDMI出力端子を使用するか、AHD-HDMIコンバーターやAHD監視用デジタルレコーダーからの映像出力により行うこととなりますので、必ずそれらの機器と組み合わせてご使用ください。

※AHD防犯・監視カメラの録画するには※
PTC-400HD-AはフルHD対応のAHD2.0モデルとなります。
AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型AHDカメラ PTC-400HD-A 製品仕様

カメラ部
撮像素子 1/2.3型 CMOSセンサ
有効画素数 標準: 2560(H) x 1440(V)
切り出し: 1920(H) x 1080(V)
同期方式 内部同期
解像度 標準(リサイズ): 1080p@30/25fps、720p@30/25fps
切り出し(リサイズなし): 1080p@30/25fps
画素加算(2×2): 720p@30/25fps
映像信号方式 アナログHD方式
最低被写体照度 0.7 lx(カラー)/0.08 lx(白黒) 50IRE
逆光補正 ON/OFF
ワイドダイナミック機能 あり
揺れ防止機能 あり
ホワイトバランス オート/ワンプッシュ/マニュアル/室内/屋外
画質調整 輪郭補正
DAY/NIGHT機能 あり
画像反転機能 上下左右反転
電子ズーム 最大10倍(光学ズーム連動)
マスキング機能 最大9ヶ所
OSDメニュー画面 有り(カメラ設定)
レンズ部
光学ズーム倍率 電動12倍
焦点距離 f = 3.7mm 〜 44.4mm
Fナンバ F1.4 〜 F2.1
水平画角 標準: 59.2° 〜 5.2°切り出し: 44.6° 〜 3.9°
フォーカス範囲 1m 〜 ∞
レンズ絞り オート(NORMAL / OPEN / CLOSE)
フォーカス調整 フルオート/ワンプッシュ/マニュアル
パンチルト部 パン方向 左 175° 右 175°
チルト方向 上 15° 下 195°
プリセットポイント 16ポイントおよびホームポジション
ホームポジション自動復帰 有り
チルト動作範囲制限 有り
一般性能
電源 DC 12V
消費電力 12W
動作環境 温度-10〜40℃、湿度30〜90%
映像信号出力端子 BNC レセプタクル/ 75Ω不平衡
外部制御端子 RS-485: 5Pコネクタ(白)×1 アラーム入出力: 6P コネクタ(黒)×1
DC電源入力端子 外部電源ジャック(EIAJ RC-5320A 電圧区分4)
外部制御 RS-485(最大223台) CoC(Control over Coax)による外部制御
本体サイズ 直径 139mm、高さ 121mm(突起物・取付金具は含まず)
本体質量 900g(取付金具を含み、ACアダプタは含まず)
同梱内容 PTC-400HD-A
ACアダプタ(入力定格 AC100V-24V 50/60Hz)
電源コード
リモコン(RC-PTY)
単4電池2本
RS-485 端子・中継ケーブル(5P、コネクタ色:白)
アラーム入出力端子・中継ケーブル(6P、コネクタ色:黒)
天井取付金具
本体固定ネジ M3×5本
取扱説明書
保証書(保証期間1年間)

※製品は予告なしに仕様変更になる場合があります。予めご了承ください。

フルHDバンダルドーム型赤外線投光器搭載監視カメラ PTC-400HD-A オプション品のご案内

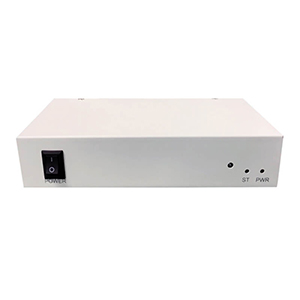

RSU-400HD-A PTC-400HD-A専用リモコン延長ユニット PTC-400HD-A専用リモコン延長ユニット"
型番:RSU-400HD-A
 価格:¥54,000(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)

PTC-400HD-Aと組み合わせて使用することで、赤外線リモコンによる制御信号を延長することができるリモコン延長ユニットです。また、映像信号と制御信号を同軸ケーブルに多重することもできる為、配線を簡素化させることもできます。
EB-400 天井埋込金具 天井埋込金具
型番:EB-400 価格:¥16,200(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HD-Aに対応した天井埋込金具です。
直径231mm×高さ114mm
(画像をクリックするとPDFによる仕様書をご覧いただけます。)

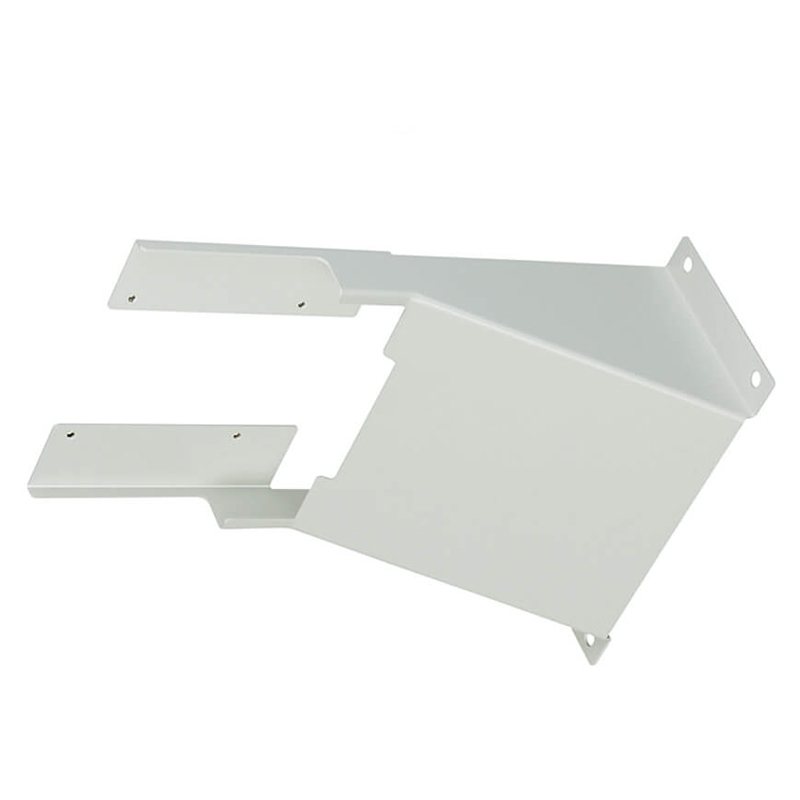

EB-400 天井埋込金具 壁面取付金具
型番:EB-401A 価格:¥12,960(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HD-Aに対応した壁面取付金具です。
(画像をクリックするとPDFによる仕様書をご覧いただけます。)

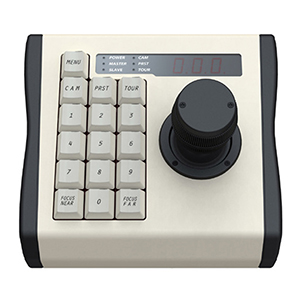

PTZコントローラー PTZコントローラー
型番:TH-ZCT02 価格:お見積り品(価格お問い合わせください)
※納期通常3~5日要します。


RS-485制御によりPTC-400HD-Aををコントロールできます。
3軸操作、プリセット移動などを行うことができます。
(こちらよりPDF形式の製品仕様書をご覧いただけます。)
AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

PTC-400HD-Aには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
