200万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0234MPの製品詳細

200万画素AHDコインサイズ超小型ピンホールカメラ
コインサイズの超小型ピンホールカメラ！

型番：YKS-AHD0234MP

価格：￥14,080(税込)
(購入数はカート内で設定して下さい)

→YKS-AHD0234MP 主な機能と特徴
→YKS-AHD0234MP のご紹介
→YKS-AHD0234MP 製品仕様
→YKS-AHD0234MP オプション品

200万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0234MP 主な機能と特徴

フルHD画質での監視を手軽に実現

YKS-AHD0234MPは監視映像を手軽にフルHD画質化することができるAHD（Analog High Definition）防犯・監視カメラシステムの小型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

2メガピクセルCMOSイメージセンサー搭載

YKS-AHD0234MPは1/2.8インチ2メガピクセルCMOSイメージセンサーを搭載することで、200万画素の高精細映像での撮影が可能です。アナログ防犯カメラ映像では確認し切れなかった細かな部分も、より鮮明に映し出すことができます。

コインサイズの超小型ボディにコーン型ピンホールレンズを採用

YKS-AHD0234MPは直径19mm×奥行32mmのコインサイズの超小型カメラです。
レンズにはf3.7mmのコーン型ピンホールレンズを採用することで、
レンズ部分の露出を極限まで抑えることができ、秘匿性を高めた監視を行うことが可能です。

※直径がコインサイズとなります。奥行は本体サイズで32mm、
　ケーブル部分を含めると無理の無い曲げ角度で奥行き42mm程度でお考えください。

本体前面・側面

YKS-AHD0234MPは直径19mm、奥行きは32mmの超小型カメラです。
非常にコンパクトな作りの筐体なので、カメラ部分を目立たせることなく、
秘匿性の高い監視撮影を行うことができます。

本体背面 接続部分

本体背面から写真のようにケーブルが出ます。
カメラ部分から分岐部分までは約370mm、分岐部分から端子末尾までは約130mm、合計ケーブル長は約500mm程度になります。末尾で電源入力端子と映像出力端子（BNC）に分岐します。また、本体背面に1/4UNC三脚ネジ穴を備えているので、三脚ネジ対応のブラケットでの固定も可能です。

YKS-AHD0234MPで撮影した実際の画像

YKS-AHD0234MPで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をキャプチャーしております。

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

100万画素モデルと同じくf3.7mmのレンズを搭載していますが、イメージセンサーのサイズが1/2.9インチとなった為、画角が若干ワイドになりました。映像はやや暗めの印象を受けますが、画質に関しては色合い、輪郭共にはっきりと出ており、良質な撮影が出来ています。

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

やや暗めの印象を受けますが、解像度がHD画質からフルHD画質になったことで、全体的にきめ細かな映像となり、画質の底上げがされている印象を受けます。

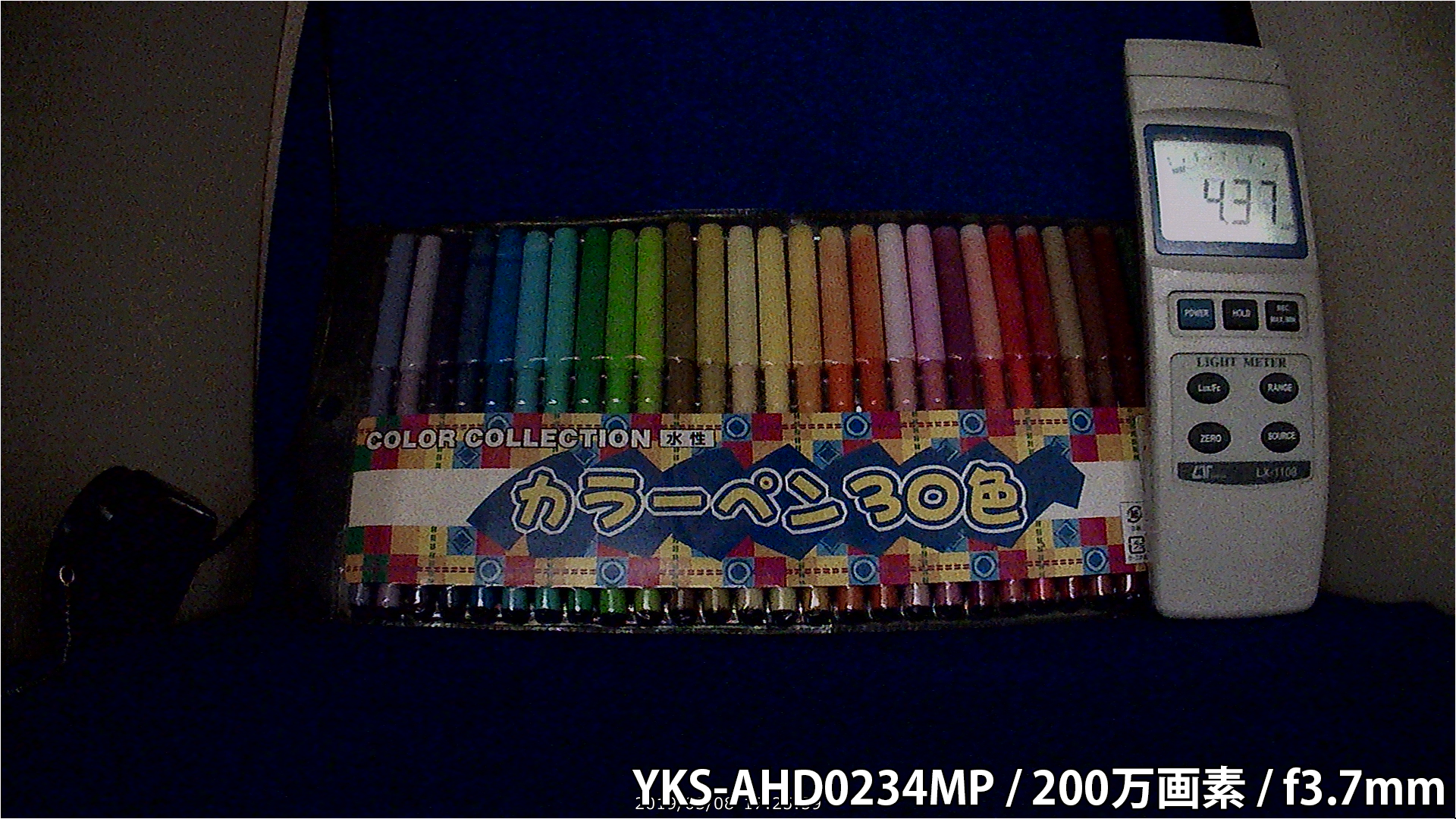

カメラから約40cm離れた被写体を約4.3Luxの照度で撮影

(画像をクリックすると原寸の画像を表示します)

5Lux以下の低照度下で撮影をしましたが、1メガピクセルモデルよりも良好に低照度撮影ができました。明るい場所での映像がやや暗めの印象を受けていた為、低照度撮影時の撮影能力が気になりましたが、ネガティブな点を払拭し、良好な低照度撮影が可能です。 但し、暗視機能を搭載していない為、薄暗い場所での撮影は得意としていないのでご注意下さい。

YKS-AHD0234MPはAHD（Analog High Defenition）防犯・監視カメラシステムのコインサイズ超小型カメラで、1メガピクセルモデル「YKS-AHD0134MP」の2メガピクセルモデルとなります。1メガピクセルモデルと同一筐体を採用し、本体は直径19mm、奥行き32mmのコンパクトな筐体になっており、防犯カメラを目立たせずに設置したいに場合に適します。また、レンズはf3.7mmのコーン型ピンホールレンズを採用し、レンズ部分の露出を極限まで抑えた秘匿性の高い監視撮影を行うことができます。

具体的な性能面では、イメージセンサーには1/2.9インチ200万画素CMOSイメージセンサーを搭載し、フルHD画質での撮影が可能になりました。出力解像度は1920×1080の1080pとなり、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。レンズにはf3.7mmのコーン型ピンホールレンズを採用することで秘匿性を高めた撮影に対応します。また、イメージセンサーサイズが大きくなったことで、従来機種に比べてやや角度が広くなり、ピンホールレンズを採用しながらも比較的ワイドな撮影が可能です。

次に機能面では、電子アイリスやAGC、3DNR等の機能を自動搭載しているので、ある程度の映像補正機能は備わっており、明るい環境下での撮影は良好な状態で撮影ができます。但し、OSD機能を搭載していないので、細かな設定を行うことは出来ず、電子感度アップ機能も備えていない為、低照度下での撮影は苦手としています。

実際に撮影を行った印象としては、HD画質モデルと比べて大幅に画質が向上し、屋内、屋外を問わず十分な照度が得られる環境下では良好な撮影ができました。やや映像が暗い印象を受ける部分もありますが、照度5Lux弱でも良好な撮影ができました為、ある程度の照明がある環境下では十分な撮影ができます。但し、デジタルスローシャッターなどの低照度撮影機能は備わっていない為、低照度下での撮影は得意としておらず、実用としては最低被写体照度は3Lux～5Lux以上は必要だと思われます。多少照明を絞った室内などでは撮影可能ですが、豆電球のみでの照度では撮影は出来ませんのでご注意下さい。

YKS-AHD0234MPは低照度撮影能力においてはネガティブな面もありますが、コインサイズの超小型という筐体サイズ、ピンホールレンズという点を加味した場合、十分な撮影能力はあると思います。低照度下での撮影には不向きですが、ある程度の照明が得られる環境下で、なおかつ防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したAHD防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品はAHD2.0出力専用モデルとなります。通常のアナログビデオ入力（CVBS）には接続することはできませんので、映像確認を行うにはAHD対応モニターを使用するか、AHD監視用デジタルレコーダーと組み合わせてご使用下さい。

※AHD防犯・監視カメラの録画するには※
本製品はAHD2.0出力専用モデルとなりますので、AHD2.0以上対応したAHD監視用デジタルレコーダーをご使用いただく必要があります。

200万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0234MP 製品仕様

信号方式	AHD2.0
イメージセンサー	1/2.9インチ HD CMOSイメージセンサー
画素数	2MP（200万画素）　H1920×V1080
走査方式	プログレッシブスキャン
最低被写体照度	0.01Lux ※実際は3Lux以上の照度が必要です。
OSD機能	非搭載
S/N比	52dB以上（AGC ON）
シャッタースピード	自動 / 1/30～1/50000
AGC	自動（ON）
ホワイトバランス	ATW
3DNR	搭載（常時ON）
映像出力	BNC（AHD2.0方式）※CVBS切替は備わっておりません
レンズ	f3.7mm / ピンホールレンズ
電源	DC12V / 消費電流 約90mA
動作温度・湿度	-10～50℃ / 95%RH以下
外形寸法(mm)	直径19×奥行32 ※ケーブル長500mm
重量	カメラ約31g
同梱内容	YKS-AHD0234MP カメラ本体 DC12V-ACアダプター 簡易取扱説明書・製品保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

200万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0234MP オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
	ケーブル YKS-AHD0234MPには配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途お買い求め下さい。
