赤外線・電動VFレンズ搭載フルHD AHDドーム型防犯カメラ YKS-D8025AIRの製品詳細

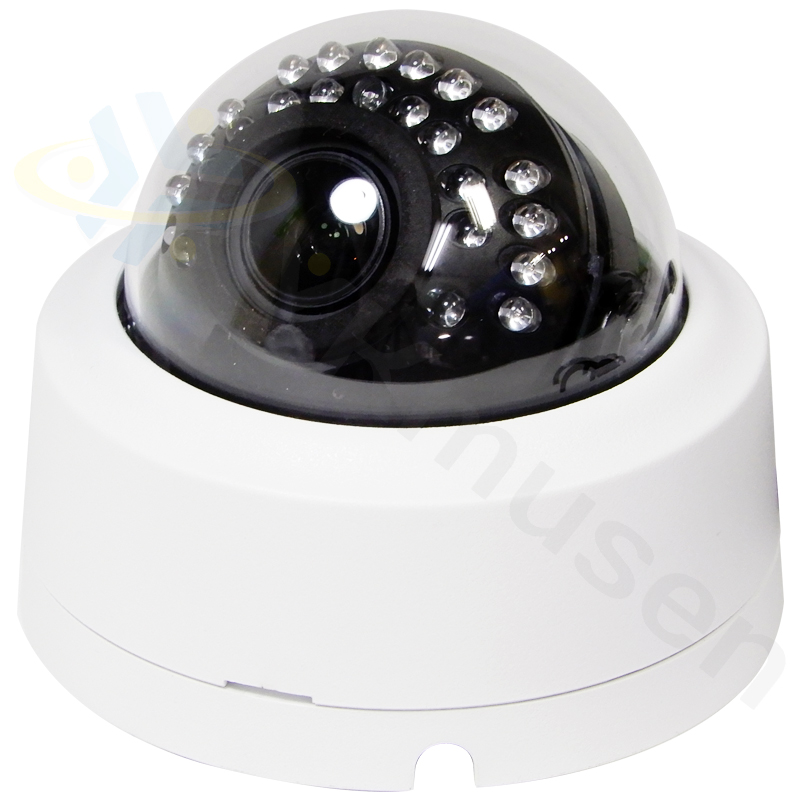

赤外線・電動VFレンズ搭載フルHD AHDドーム型防犯カメラ YKS-D8025AIR

赤外線・電動VFレンズ搭載
フルHD AHDドーム型防犯カメラ

扱いやすいf2.8-12mm電動VFレンズ搭載!

型番:YKS-D8025AIR

価格:¥19,800(税込)カートに入れる
(購入数はカート内で設定して下さい)

赤外線・電動VFレンズ搭載フルHD AHDドーム型防犯カメラ YKS-D8025AIR 主な機能と特徴

映像規格3方式に対応したマルチフォーマットモデル

YKS-D8025AIRは多方式の映像規格に対応したモデルとなります。 AHD2.0規格を始め、HD-TVI、HDCVIの3方式に対応し、組み合わせる録画機器に応じて映像方式を切り替えて使用することができるのでマルチにご活用いただくことができます。

※出荷時の映像信号はAHDとなっております。
HD-TVI、HDCVIでご使用いただく場合は、出荷時に設定変更させていただきます。
映像方式の変更をご希望の場合は、ご注文時の通信欄にご希望の映像方式をお知らせ下さい。

高精細フルHD&SONY製CMOSイメージセンサー搭載

YKS-D8025AIRは1/2.9インチ 224万画素 SONY製高性能CMOSイメージセンサーを搭載しています。撮影解像度は1920×1080のフルHD映像出力となり、良質なフルHDによる高精細撮影を行うことができます。

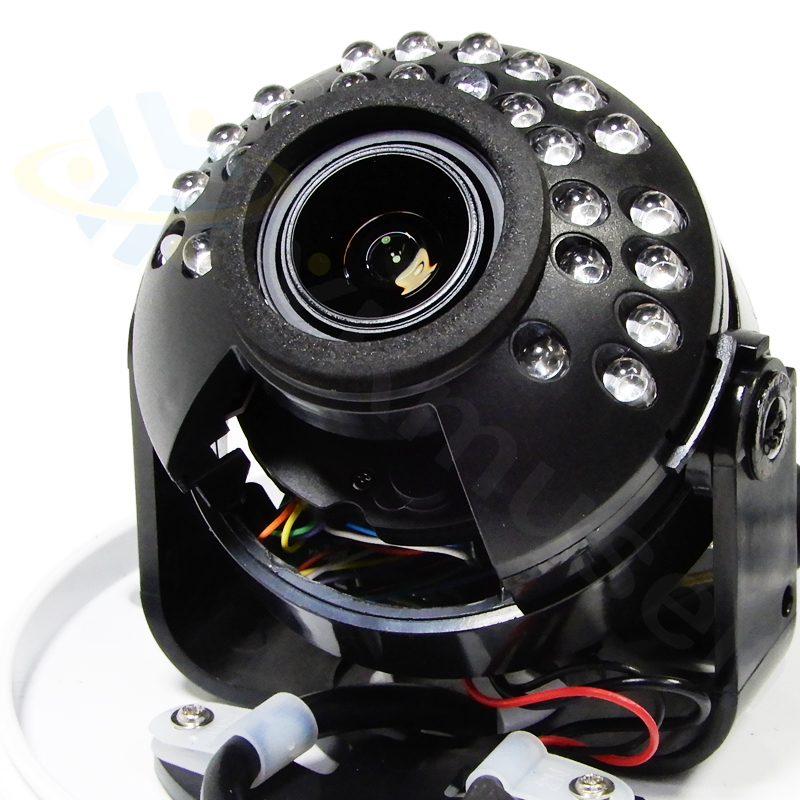

f2.8-12mmオートフォーカス電動バリフォーカルレンズ搭載

YKS-D8025AIR f2.7-12mmオートフォーカス電動バリフォーカルレンズ搭載

YKS-D8025AIRはf2.8~12mmのオートフォーカス電動バリフォーカルレンズを搭載しています。カメラのOSD操作スイッチを使用してレンズのTELE(望遠)/WIDE(広角)操作を行うことができ、オートフォーカス機能も備わっている為、レンズ調整における作業性が大幅に向上します。

※AHD・TVI信号を使用する場合にはUTC制御によりDVR側からの操作も可能です。
 すべての録画機器が対応している訳ではありませんのであらかじめご了承下さい。

True Day&Night 機能搭載

YKS-D8025AIRはICR(IRカットフィルターリムーバブル機構)を採用し、DAY&NIGHT MODE時に周囲の照度が下がると自動的にIRカットフィルターを取り外した白黒撮影に切り替え、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

YKS-D8025AIR デイモード(カラー映像)YKS-D8025AIR ナイトモード(白黒映像)

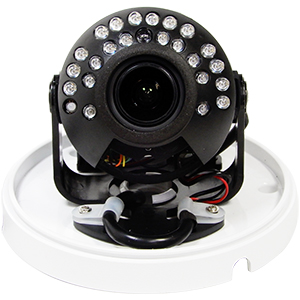

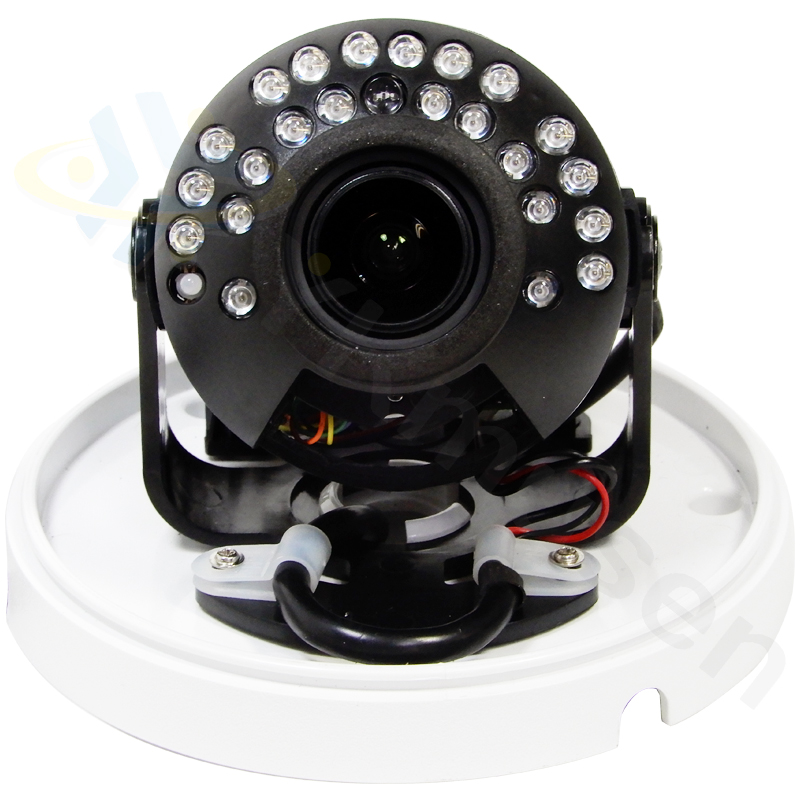

赤外線投光器搭載

YKS-D8025AIR 赤外線搭載で昼夜を問わず監視が可能

YKS-D8025AIRは本体前面部に赤外線LEDを23個搭載しています。低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約15~20mの照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

※赤外線照射による安定した撮影は1/2程度減らした距離でお考え下さい。
※赤外線LEDの発光部分はぼんやり赤く光ります。

UTC制御対応 OSD(オンスクリーンディスプレイ)機能搭載

YKS-D8025AIRは日本語表示対応のOSD(オンスクリーンディスプレイ)機能を搭載し、多彩な機能をモニター画面を見ながら各種機能設定をすることが出来ます。OSD制御はドーム筐体内部に備わったOSD操作スイッチ又はUTC機能対応レコーダーと接続することで制御することができます。

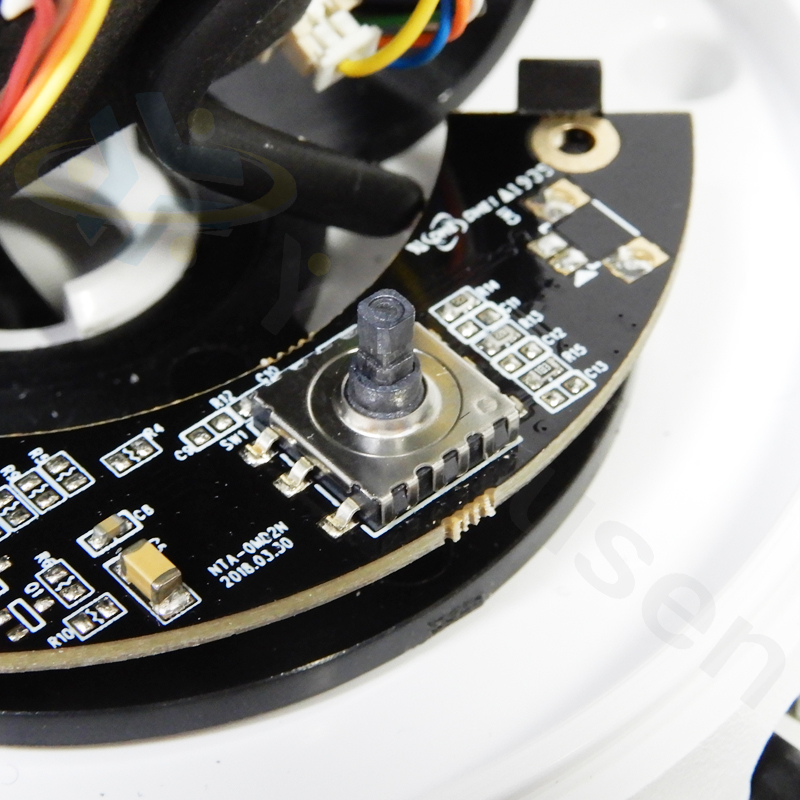

YKS-D8025AIR OSD操作スイッチ
▲OSD操作スイッチ
こちらのスイッチからOSD操作が可能です。
また、電動VFレンズのTELE/WIDE操作もこのスイッチで行います。

OSD操作画面
YKS-D8025AIR STARLIGHT MODE / DAY&NIGHT MODE 切り替え画面 YKS-D8025AIR セットアップメニュー画面

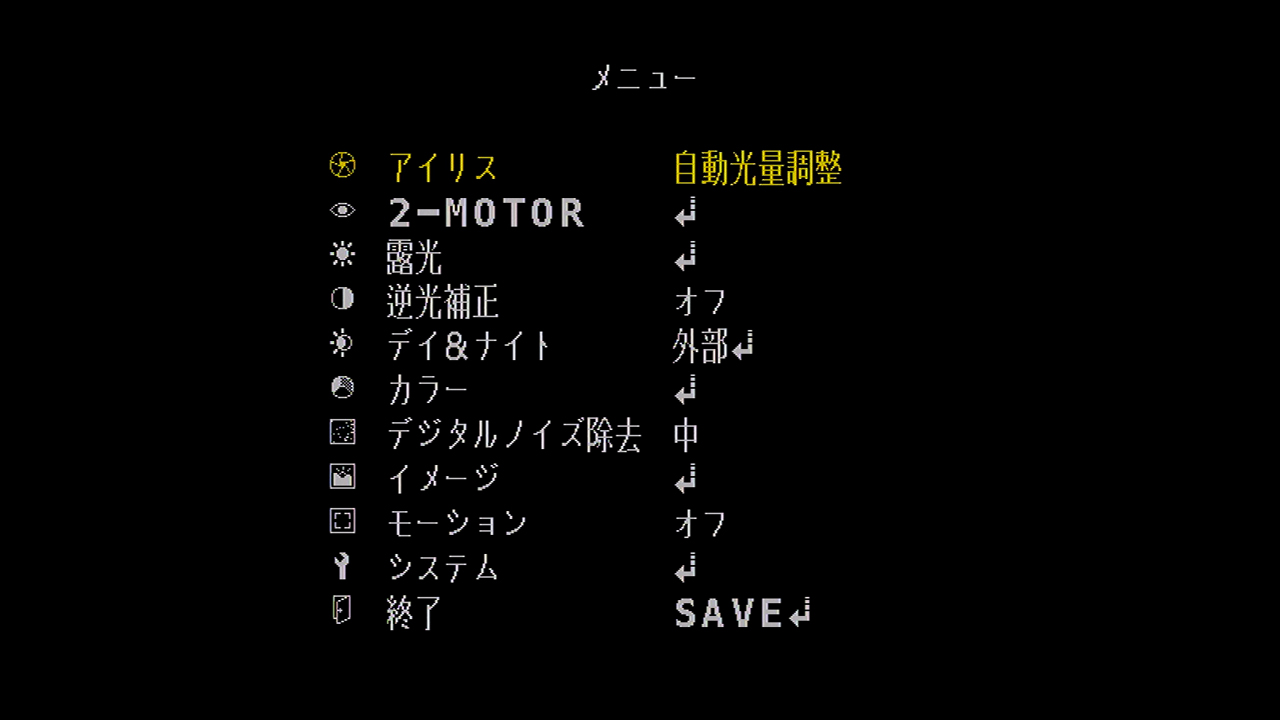

▲メイン設定画面
本体のメイン設定画面です。

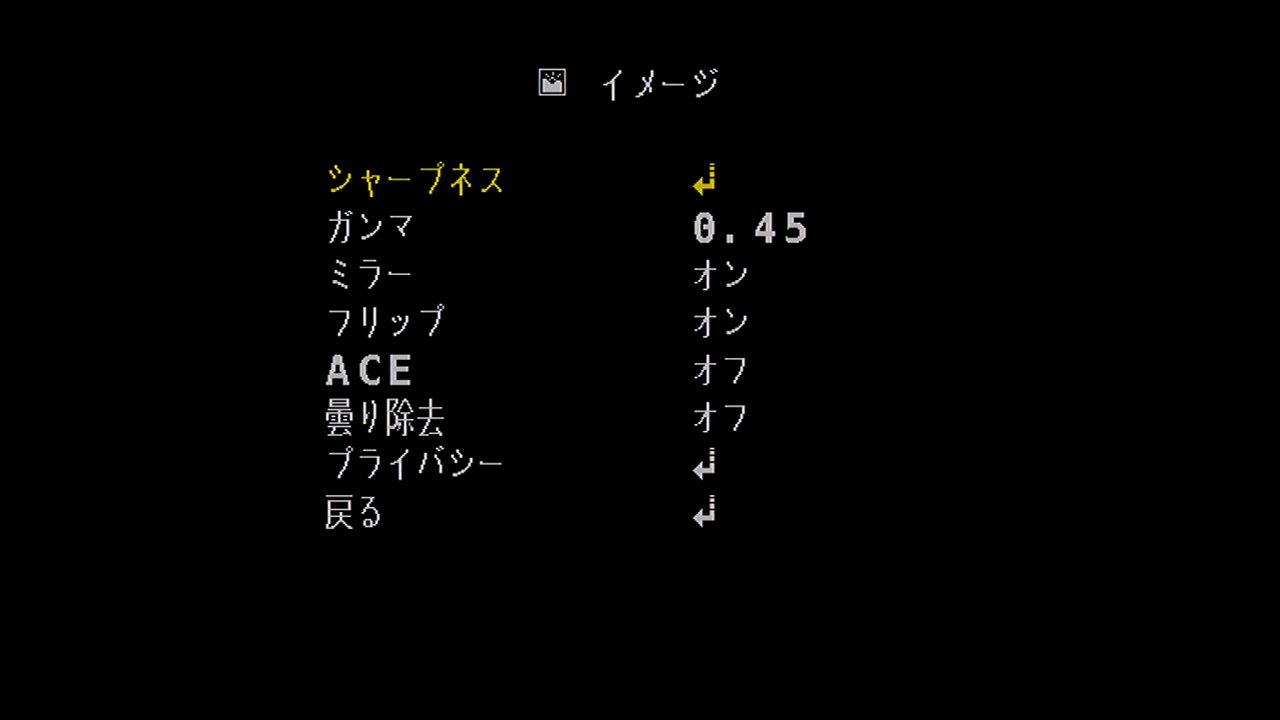

▲イメージ設定画面
ミラー、フリップ機能、マスキング設定画面です。

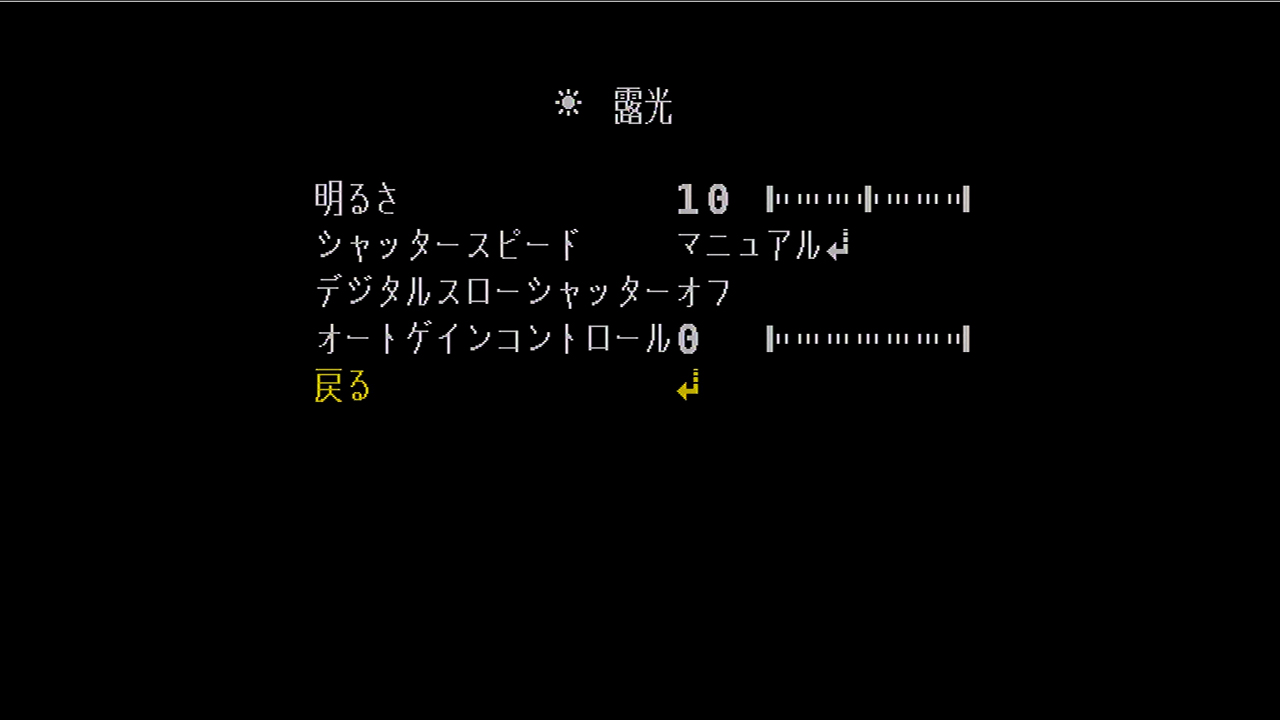

YKS-D8025AIR 露出・シャッター速度設定画面
▲露出・シャッター速度設定画面
シャッタースピードやDSSの設定画面です。


プライバシーマスク機能

YKS-D8025AIRは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域を最大16ヶ所までマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

YKS-D8025AIR プライバシーマスク機能搭載
▲プライバシーマスク画像
監視エリアに最大16か所までマスキングを行うことが出来ます。
マスキング位置、サイズ、マスキングカラーも選択可能です。

デジタルノイズリダクション機能搭載

YKS-D8025AIRは低照度撮影時に発生しやすいノイズを大幅に低減させるデジタルノイズリダクション機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKS-D8025AIR 3DNR OFF YKS-D8025AIR 3DNR ON

▲デジタルノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。
DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-D8025AIRはデジタルスローシャッター機能(DSS/電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。2倍~最大32倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

WDR機能搭載

YKS-D8025AIRはWDR(ワイドダイナミックレンジ)機能を搭載しています。WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。YKS-D8025AIRではWDRをオンにした場合、出力フレームレートは15fpsとなりますが、WDRの効果が大変良く、利用することで全体的に映像が良くなる印象です。

YKS-D8025AIR D-WDR機能OFF YKS-D8025AIR D-WDR機能ON

▲WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がWDR機能OFFの画像、右がWDR機能ONの画像です。
WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

その他機能

YKS-D8025AIRは上記でご紹介した機能以外にも多彩な機能を搭載しています。

・ミラー機能…監視映像を上下左右反転させることができます。
・逆光補正/ハイライト補正機能…WDR以外に通常の逆光補正、ハイライト補正機能を搭載しています。
・SMART IR機能…赤外線照射時の白飛びを抑制します。
・DEFOG機能…霧対策設定ができます。

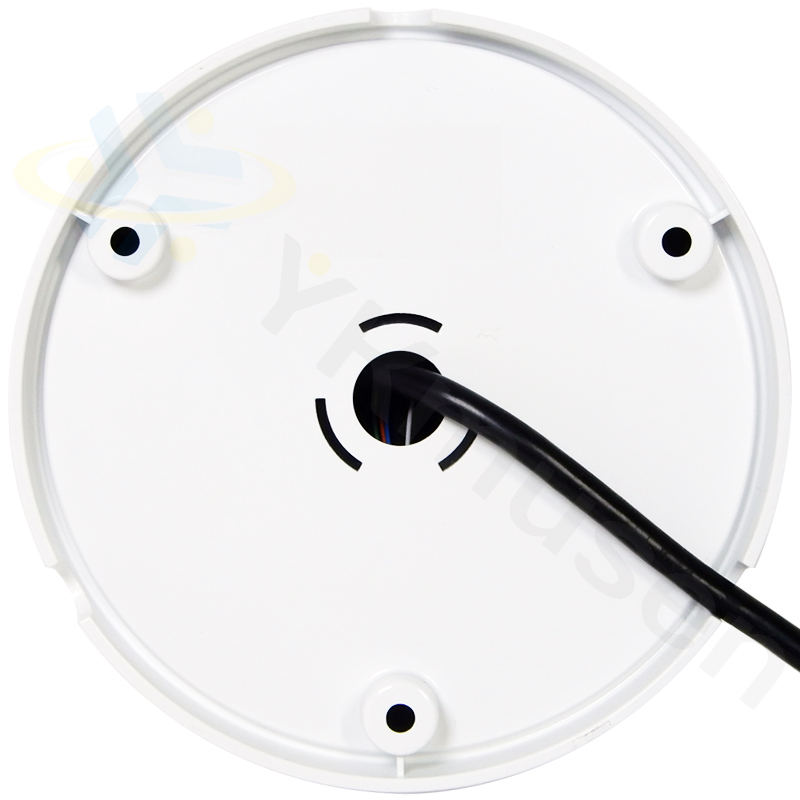

本体底面

YKS-D8025AIR 本体底面

YKS-D8025AIRは直径113mmのコンパクトなドーム型筐体に仕上がっております。取付は底面に3か所ネジ穴があり、3点留めで固定します。
ケーブルは底面から出ており、本体底面横にケーブル通し穴が三か所設けられています。

本体背面 接続部分

YKS-D8025AIR 接続部分

本体底面からケーブルが出力されます。ケーブル長はコネクタまで約60cmで末尾でHD-SDI/EX-SDI/EX-SDI2.0出力端子(黒色)とAHD/HD-TVI/HDCVI/CVBS出力端子(黄色)、DC端子(赤色)に分岐します。

HD-SDI/EX-SDI/EX-SDI2.0カメラとして使用する場合は黒色端子の映像出力を使用し、
AHD/HD-TVI/HDCVI/CVBSカメラとして使用する場合は黄色端子の映像出力を使用します。

※細かな映像信号切替はOSD設定により行います。

YKS-D8025AIR 本体寸法図

YKS-D8025AIR 本体寸法図

YKS-D8025AIRで撮影した実際の画像

YKS-D8025AIRで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

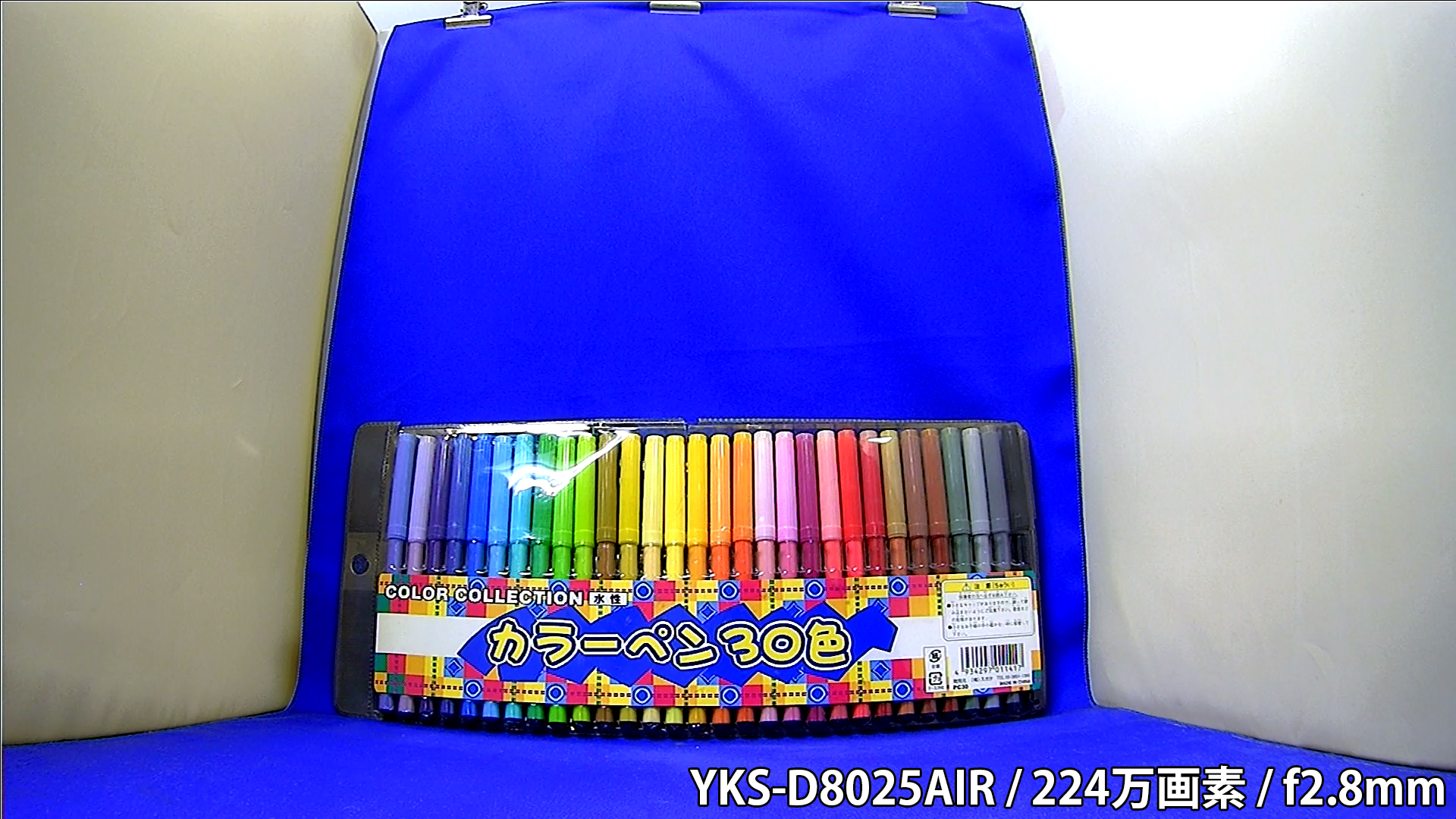

 カメラから約40cm離れた被写体を撮影
YKS-D8025AIR カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f2.8mmの広角撮影を行いました。
色の再現性が大変良く、輪郭周りもしっかりとしており、画質は大変良好です。

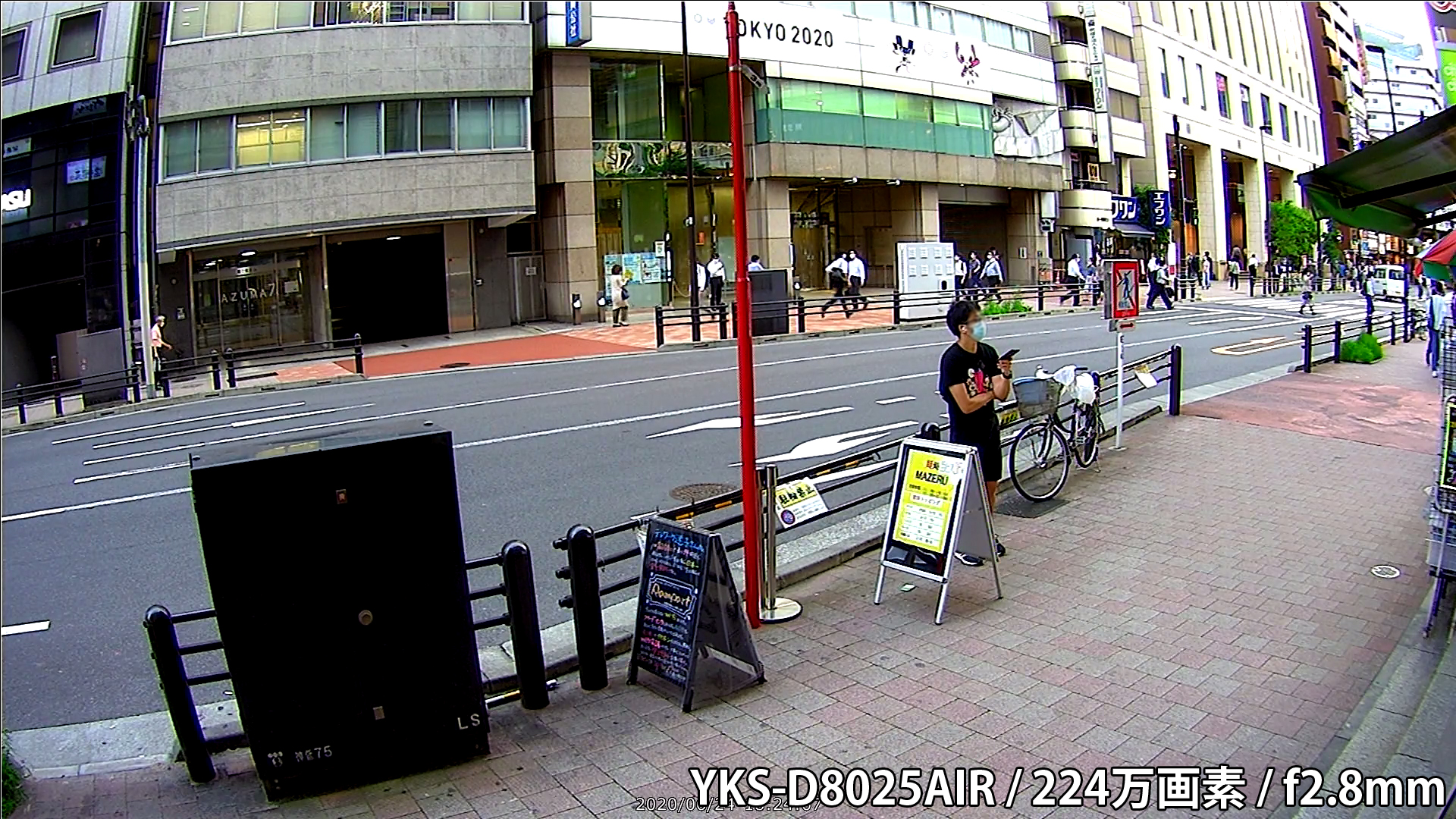

 事務所外を広角撮影(屋外)
YKS-D8025AIR 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
f2.8mmの広角撮影を行った画像です。
色合い、輪郭も良く、全体的に良好な撮影が出来ています。
f2.8mmなので画角も広く、1台で広範囲の監視に適しています。

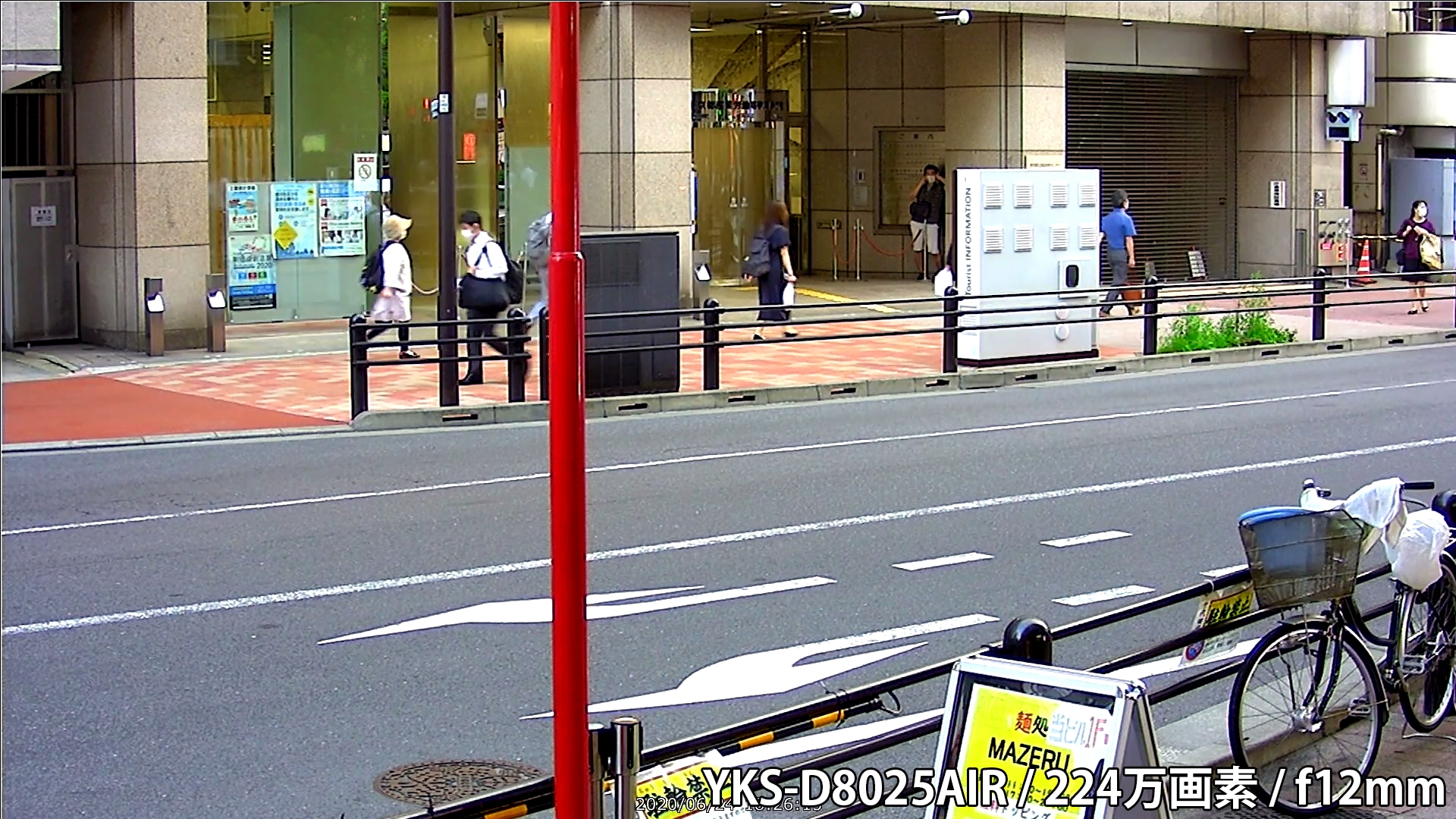

 事務所外を望遠撮影(屋外)
YKS-D8025AIR 事務所外を望遠撮影(屋外) (画像をクリックすると原寸の画像を表示します)
f12mmの望遠撮影を行った画像です。
オートフォーカス電動バリフォーカルレンズ搭載モデルの為、フォーカス調整は不要でズーム操作をすることで撮影倍率があがり、フォーカスもしっかりと合います。

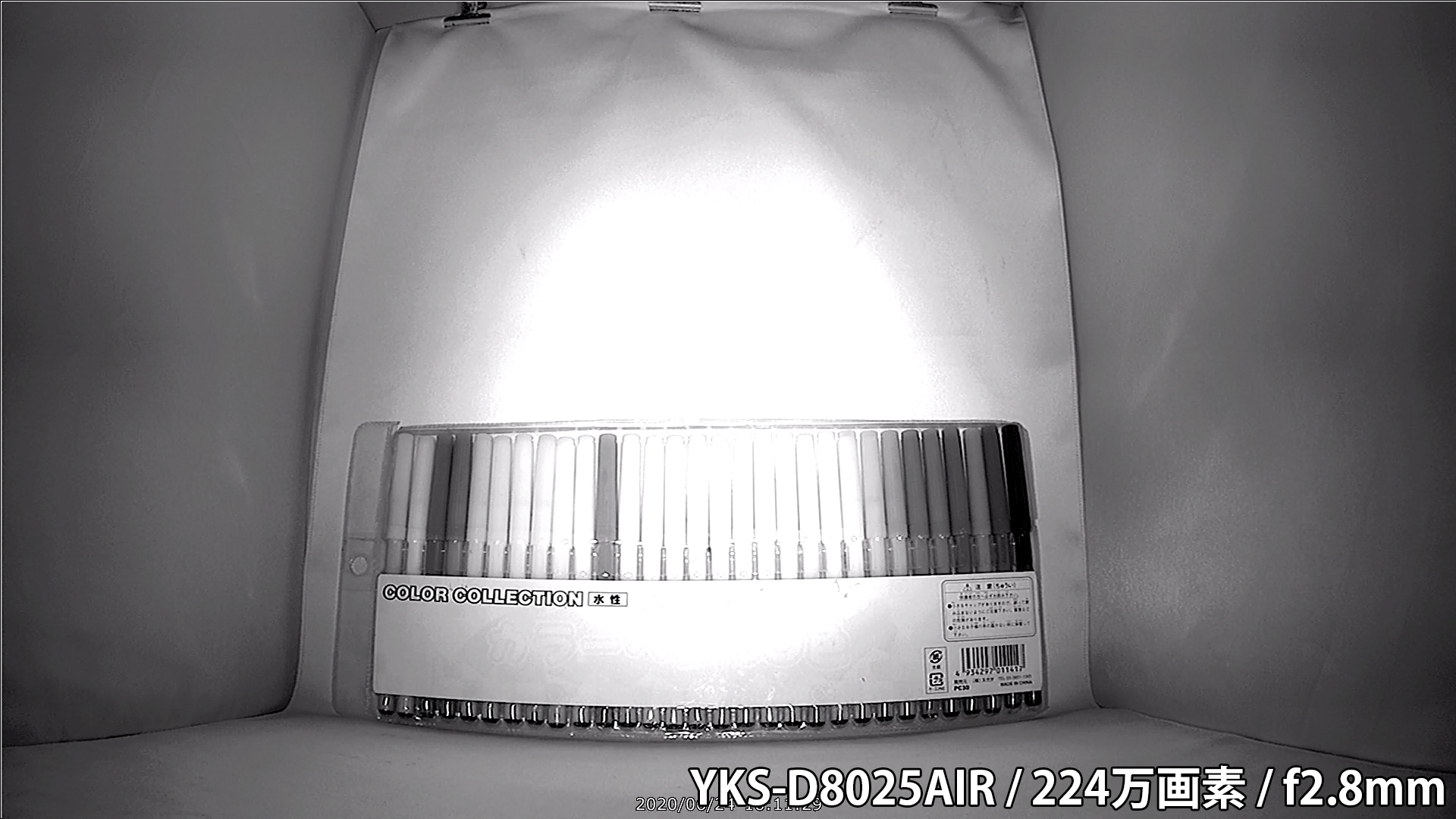

 カメラから約40cm離れた被写体を白黒赤外線照射撮影
YKS-D8025AIR カメラから約40cm離れた被写体をSTARLIGHT MODEにて低照度カラー撮影 (画像をクリックすると原寸の画像を表示します)
照度0.06Luxの低照度下にて白黒赤外線照射撮影を行いました。
スマートIR機能がよく働いており、赤外線による白飛びを抑えた良好な暗視撮影が可能です。
赤外線照射距離は最大20mとなりますが、良好な撮影が出来るのは10m強程度までとなります。
夜間、灯かりの無い室内などでも白黒赤外線照射により良好な低照度撮影が可能です。

赤外線・電動VFレンズ搭載フルHD AHDドーム型防犯カメラ YKS-D8025AIR のご紹介

YKS-D8025AIRはAHD2.0規格を始め、HD-TVI、HDCVIの3つの映像規格に対応したマルチフォーマットタイプの屋内用ドーム型防犯カメラです。現在主流となっているAHD及びHD-TVIに対応している為、組み合わせる録画機器に応じて映像方式を切り替えて使用することができます。
また、YKS-D8025AIRはローコストながら、扱いやすいオートフォーカス機能付きの電動バリフォーカルレンズを搭載しています。カメラ設置時のレンズ調整は手間のかかるものですが、この作業を電動で行える為、手間を大幅に省いた作業ができ、施工時や施工後のレンズ調整を容易に行うことができます。

具体的な性能、機能ですが、まず、CMOSセンサーには総画素数224万画素の1/2.9インチSONY製高性能CMOSイメージセンサーを搭載することで、1920×1080のフルHD解像度で撮影することができます。画質に関しては色合いが大変良く、フルHDクラスの防犯カメラの中では高水準の色合いで撮影ができます。また、低照度環境でも撮影ができるようにDAY&NIGHT機能を備え、撮影環境の照度がある一定レベル以下の照度になると白黒撮影に切り替え、同時に赤外線照射による暗視撮影を行います。赤外線照射距離は最大20m程度までとなりますが、赤外線照射範囲内であれば十分な明るさで撮影を行うことができます。

次にレンズには施工時の調整を容易にするオートフォーカス機能付電動バリフォーカルレンズを採用しています。レンズの焦点距離はf2.8mm-12mmと広角から望遠までの調整ができ、レンズ調整はOSDボタンの制御によりTELE/WIDEの操作が可能です。また、オートフォーカス機能を備えているので、フォーカス調整要らずで画角調整を行うことができます。さらにAHD・HD-TVI信号を使用する場合にはUTC制御によりDVR側からこちらの操作を行うことも可能なので、施工後のレンズ調整にも対応します。(一部機種によっては対応しない場合があります)

次に機能面では本体に備わっているOSD操作スイッチ又はUTC機能対応DVRによるOSD機能が利用可能で、上記の電動バリフォーカルレンズのTELE/WIDE操作を始め、モニター画面を見ながら各種機能の設定を行い、設置環境に合わせた画質調整が可能です。主な画質補正機能として、低照度撮影時のノイズを軽減させるDNR機能や明暗差の激しい環境下での撮影時に役立つWDR機能等を備え、撮影を行う上での必要な機能を備えています。この他、プライバシーゾーン機能やミラー機能(上下左右反転)等も備えており、監視撮影を行う上で充実した機能を搭載しています。

YKS-D8025AIRは昨今主流となっている映像規格に対応しているという長所だけでなく、防犯カメラ・監視カメラとして求められる高水準な機能を完備した屋内用ドーム型防犯カメラです。オートフォーカス機能付きの電動バリフォーカルレンズも大変扱いやすく、画質もフルHDクラスとしては最高水準の画質を備えております。また、本製品は弊社提携の韓国メーカー製品となっており、品質管理もしっかりとなされている工場で生産した製品となりますので、低価格で高品質な屋内用ドーム型防犯カメラとして大変お奨めのできる防犯カメラです。

赤外線・電動VFレンズ搭載フルHD AHDドーム型防犯カメラ YKS-D8025AIR 製品仕様

イメージセンサー 1/2.9インチ SONY製CMOSイメージセンサー
総画素数 2001(H)×1121(V) 224万画素
有効画素数 1985(H)×1105(V) 219万画素
操作方式 プログレッシブ
最低被写体照度 D&Nモード時:0Lux(赤外線ON)
出力解像度 1920×1080(1080P)/ 30fps
※WDR設定時は出力フレームは半分になります。
ビデオ出力 AHD(デフォルト)、HD-TVI、HDCVI
電子シャッター AUTO / FLICKER / MANUAL(1/30(25)~1/30,000)
レンズ f2.8-12mm オートフォーカス機能付電動バリフォーカルレンズ
アイリス ELC、ALC
感度補正(SENSE-UP) OFF / x2~x32
逆光補正 逆光補正 / ハイライト補正 / WDR(撮影フレームレートが15fpsになります)
ホワイトバランス AUTO
赤外線投光器 赤外線LED(23個)/ smartIR(白飛び抑制機能)
照射距離最大20m
赤外線波長850nm(ぼんやり赤く光ります)
機能 DNR・MOTION・DeFog・PRIVACY・MIRROR・FLIP
OSD表示言語 英語・日本語・中国語・韓国語
電源 DC12V・MAX 440mA
動作環境 -10˚C ~ 50˚C
寸法 113(Φ) × 94.5(H)mm
質量 約234g
同梱内容 YKS-D8025AIRカメラ本体
取付ネジ
製品保証書(保証期間2年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

赤外線・電動VFレンズ搭載フルHD AHDドーム型防犯カメラ YKS-D8025AIR オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
OSD制御及び電動バリフォーカルズーム操作を行いたい場合は、
UTC対応レコーダーをお買い求め下さい。
ACアダプター 型番:DC12V-1A スイッチング式ACアダプター 価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。
別途DC12V-1Aスイッチング式ACアダプターをお買い求め下さい。
ケーブル ケーブル

YKS-D8025AIRには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
