800万画素入力対応2入力防犯用小型SDカードレコーダー YKS-SD2CHMBの製品詳細

800万画素入力対応2入力防犯用小型SDカードレコーダー YKS-SD2CHMB

800万画素入力対応
2入力防犯用小型SDカードレコーダー

最大800万画素カメラの入力に対応!

型番:YKS-SD2CHMB

価格:¥33,880(税込)
カートに入れる
(購入数はカート内で設定して下さい)

800万画素入力対応2入力防犯用小型SDカードレコーダー YKS-SD2CHMB 主な機能と特徴

800万画素までのAHDカメラを認識可能な小型SDカードレコーダー


YKS-SD2CHMBは最大800万画素までのAHDカメラの入力に対応した防犯用小型SDカードレコーダーです。街頭防犯カメラや省スペースの防犯カメラ録画システムを考慮した手のひらサイズの小型筐体で場所を取らず設置できます。

※ご使用いただける防犯カメラ・監視カメラについて
AHD4.0、AHD3.0規格の最大800万画素まで認識できますが、録画解像度は200万画素の最大1080Pとなります。AHD規格のカメラの他、CVBSカメラに対応します。

2入力に対応し2分割表示、2ch同時録画が可能

YKS-SD2CHMB 防犯カメラ2台の接続、録画に対応

YKS-SD2CHMBは防犯カメラを2台まで接続することができます。それぞれ単画面表示、2分割表示が可能であり、もちろん2台の防犯カメラ映像を同時録画することができます。これにより2ch監視用デジタルレコーダーのような使用方法が可能です。防犯カメラを2台接続することで、撮影範囲が2倍になるだけでなく、死角も無くすことができ犯罪抑止効果も倍増します。

YKS-SD2CHMB 2分割表示画面
▲2分割表示が可能
実際に2分割表示させた映像となります。(2入力時は右画面にも表示されます)
入力した防犯カメラの映像を2分割表示させてモニタリングすることができます。
アスペクト比が異なる為、映像は縦長表示となりますが、録画映像は1画面表示時と同じ映像となります。(縦長表示で録画はされません)

街灯防犯にも最適な録画機

YKS-SD2CHMBは録画媒体にSDカードを採用することで、防犯カメラ用録画機の中でも大変コンパクトな筐体に仕上がっています。小型で頑強な本体は自治体での街頭防犯や省スペースで防犯体制を整えたい方に最適です。

街灯防犯などでは街灯ポールなどへ防犯カメラとウォールボックスやキャビネットを設置し、そのボックス、キャビネット内へYKS-SD2CHMBを設置。あとは電源さえ確保できれば容易にSDカードへ防犯・監視録画を行うことが可能になります。また、防犯カメラ2台を接続できることから、2方向を同時監視することもでき、コンパクトながら応用の幅が大変広い防犯用録画装置となっております。

多彩な録画機能を搭載し、映像はHDMI出力にも対応

YKS-SD2CHMBは録画方法に手動録画、スケジュール録画、モーション録画機能を備え、スケジュール録画では指定した時間帯だけの録画を行うことができ、モーション録画時は接続した防犯カメラの映像上にモーション(動体)を検知した時だけ録画を行うことができるので、それぞれ効率よく監視録画を行うことができます。また、本体にはHDMI出力端子も備わっているので、高解像度で録画した映像はHDMI出力にて大型モニターにて確認することもできます。

赤外線リモコン操作対応

YKS-SD2CHMB 赤外線リモコン操作に対応

YKS-SD2CHMBには赤外線リモコンが付属。各設定はリモコンを用いて操作、設定します。

HDMI出力端子搭載

YKS-SD2CHMB HDMI出力端子搭載

YKS-SD2CHMBは2つの映像出力が備わっています。1つは従来のCVBS(アナログ)映像出力、もう1つは高解像度映像出力用としてHDMI出力端子を搭載しています。HDMIの最大出力解像度1920×1080のフルHDとなります。CVBS及びHDMIの映像出力を用いてカメラ映像の確認や録画設定、再生確認を行うことができます。

日本語メニュー表示で簡単導入が可能

YKS-SD2CHMB メインメニュー画面 YKS-SD2CHMB システム設定画面

YKS-SD2CHMBは視覚的にも分かり易いアイコンを用いたシンプルな日本語メニュー表示を採用しています。複雑な機能は搭載せず、シンプルながら大変扱いやすいメニュー表示で簡単に使用できます。機能面でも必要な設定項目は備わっており、使い勝手は大変良い仕上がりです。

動画録画だけでなく静止画録画にも対応

YKS-SD2CHMB 静止画スナップ撮影機能を搭載

YKS-SD2CHMBは通常、監視録画として動画録画が主な運用方法となりますが、スナップショット(静止画撮影)機能も備わており、リモコンのSNAPボタンを押すことで瞬時に静止画(JPEG形式)を保存することができます。画像の例では動画録画中、SNAPボタンを押した直後のイメージとなります。(静止画保存を実行)

YKS-SD2CHMB 実際に静止画撮影をした静止画像
▲実際に2MPカメラを屋外撮影中に静止画撮影した画像です。
良好な静止画撮影が出来ています。

録画設定

YKS-SD2CHMB 録画設定画面

YKS-SD2CHMBはシンプルながら細かな録画設定が可能です。録画設定画面では録画方法、録画時間、スケジュール設定、動体検知設定、録画画質の設定など、多彩な録画設定を行うことができます。

録画モード

YKS-SD2CHMB 録画モード

YKS-SD2CHMBは連続録画、手動録画、スケジュール録画、動体検知録画の4つの録画モードに対応します。ご使用する監視環境に合わせた録画運用が可能です。

- 手動録画:手動で録画オン・オフ
- 連続録画:電源通電時は常時録画
- スケジュール録画:指定した時間帯のみ録画
- 動体検知録画(モーション録画):カメラ映像上に動きがあった場合のみ録画

スケジュール録画

YKS-SD2CHMB スケジュール録画設定

スケジュール録画では夜間だけ録画したい、など指定した時間帯のみ録画を行うことができます。時間帯だけでなく曜日ごとに録画をしたい時間も設定することができるので、特定時間、特定曜日を録画しないなどの運用にも対応します。

※動体検知機能との併用はできません。

動体検知録画(モーション検知録画)

動体検知録画(モーション検知録画)では、接続した防犯カメラの撮影映像内で動く被写体を検知した場合だけ録画を行うことができます。動体検知時のみの録画を行う為、録画効率がよく常時録画に比べて録画可能期間が長くなります。動体検知は感度、検知エリアを細かく設定することができます。

YKS-SD2CHMB 動体検知エリア設定
▲動体検知エリアは縦15×横20のセル毎に調整ができるので、設置場所に合わせた細かな検知エリア設定ができます。また、検知感度は高/中/低の3段階で調整ができます。検知感度はCH1、CH2共通となりますが、検知エリアはそれぞれ設定ができます。

●動体検知録画利用時の注意点●
動体検知機能は撮影環境によっては誤検知が多くなる場合もあります。誤検知が多い場合は、検知エリアの設定や動体検知感度を調整してください。また、検知感度は、昼間の映像と夜間の映像では、異なる場合がございます。どうしても動体検知録画に適さない撮影環境がある場合もありますのでご了承下さい。

カメラ録画設定

YKS-SD2CHMB カメラ録画設定

カメラごとに録画フレームレート、録画画質、録画のオン・オフ設定ができます。録画データを節約して録画をするには録画フレームレートを少なくしたり、録画画質を下げることで、より長時間の録画が可能になります。

- 録画フレームレート:1~30fps(5M解像度時は最大20fpsまで)
- 画質:5段階から選択可能
※録画解像度は自動認識となります。
(800万画素、500万画素カメラ入力時はフルHD解像度による録画となります)

その他録画設定

YKS-SD2CHMBでは上記録画設定の他、下記の録画設定が可能です。

○録画時間
- 録画ファイルの時間指定(1ファイルあたりの録画時間)
- 1分 / 5分 / 10分 / 15分 / 30分 / 60分
〇録画時間(MD)
- 動体検知録画ファイルの時間指定
- 10秒 / 30秒 / 1分 / 5分 / 10分 / 15分
〇圧縮方式
- H.264 / H.265
○上書き録画
- オン / オフ
○日時表示
録画画面上に録画時の日時表示を記録
- 表示 / 非表示

再生機能搭載(動画・静止画共通)

YKS-SD2CHMBで録画した映像はMP4形式で録画され、静止画はJPEG形式で記録されます。その為、録画したSDカードをパソコンに差し込み、各再生プレイヤーで確認することができます。

また、CVBS映像出力またはHDMI映像出力を用いてモニター接続をして本体で再生を行うこともできます。再生時には日付時刻検索機能等は備わっていませんが、再生時には再生したい日付を選択することで、その日に録画したデータファイル一覧が表示され、再生したいファイルを選択することで瞬時に再生ができる再生機能を搭載しています。再生したい録画データを日付順に検索でき、再生したい日の保存データをスムーズに再生できます。

YKS-SD2CHMB 動画ファイル検索画面
▲動画再生画面(最大32倍速の早送り再生に対応)

YKS-SD2CHMB 静止画ファイル検索画面
▲静止画再生画面

デュアルSDスロット搭載で録画時間も倍増

YKS-SD2CHMB デュアルSDスロット搭載

YKS-SD2CHMBは小型ながら2つのSDスロットを搭載しています。これによりカメラ2台の接続でも長時間の録画が可能になっています。またスロットには施錠の出来る蓋部分があり、セキュリティ面でも安心できる構造になっています。

また、二つのスロットは32GB~512GBまでのSDカードが認識可能になっており、 さらに2枚目のSDにもリレー方式で録画対応することで長時間の録画にも対応しています。 メモリの空き容量がなくなった際に、自動的に古いデータを削除し記録を継続する上書き録画機能を搭載しています。

YKS-SD2CHMB 接続ケーブル

YKS-SD2CHMB 防犯カメラ入力端子

YKS-SD2CHMBにはAV出力用 / カメラ1入力用 / カメラ2入力用の各共通ケーブルと電源入力用ケーブルが付属します。共通ケーブルでは映像端子、音声端子、電源端子が備わっており、映像だけでなく音声の入出力にも対応しています。また、電源端子はスルー出力に対応し、入力した電源からカメラへのスルー出力にも対応します。

※本体からの電源供給はDC12V1A最大5Wとなります。
赤外線搭載カメラの場合、カメラはカメラ用ACアダプターで電源をお取りいただくことをお奨めします。
※ケーブルの長さは約30㎝となります。

YKS-SD2CHMB 各部名称

YKS-SD2CHMB 本体各部名称

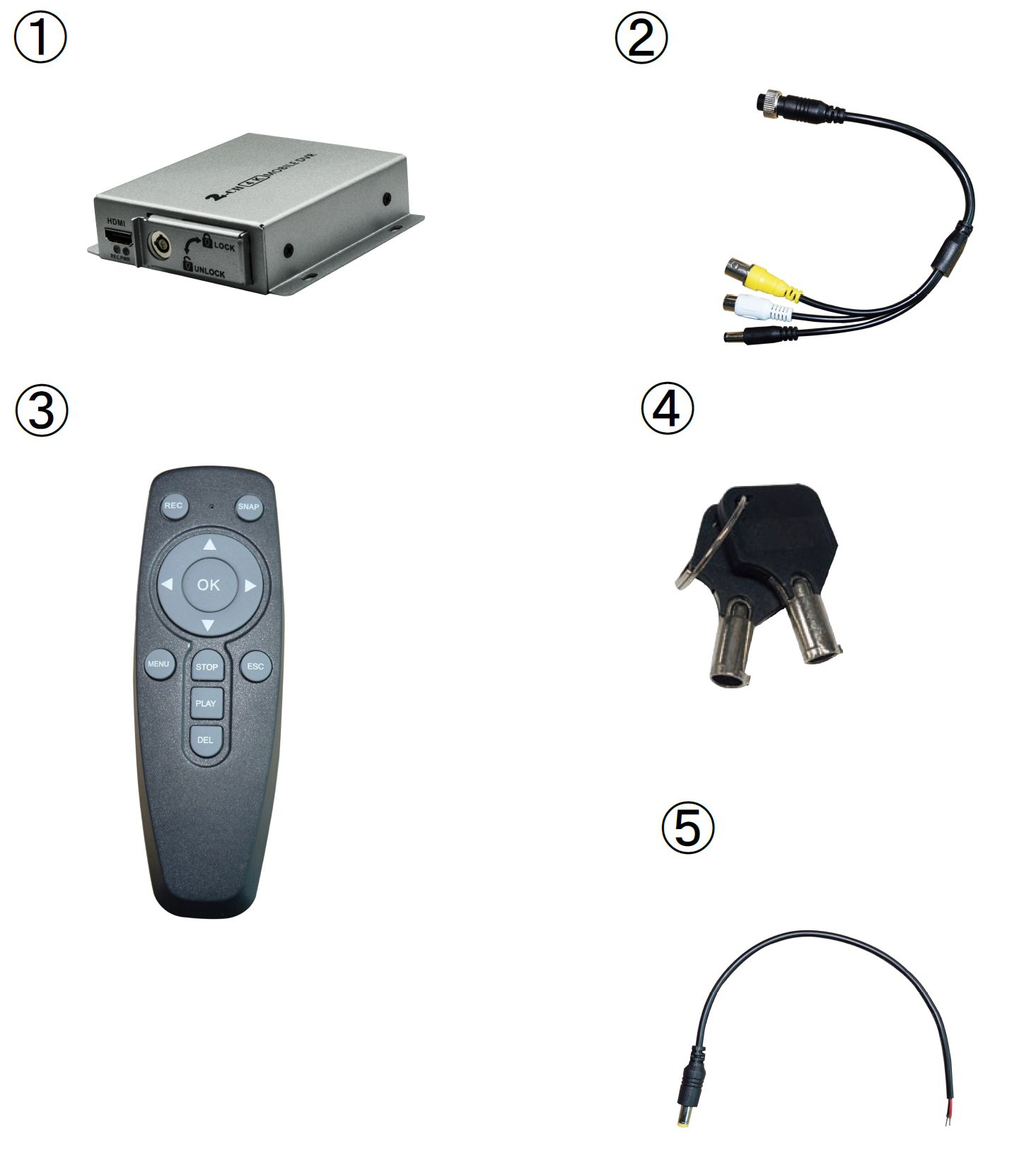

YKS-SD2CHMB 同梱内容

YKS-SD2CHMB 同梱品

1.YKS-SD2CHMB本体
2.映像ケーブル×3本
3.赤外線リモコン
4.セキュリティーキー
5.電源ケーブル(DC12V-ACアダプター付属サービス)
6.取扱説明書(製品保証1年間/画像非掲載)

YKS-SD2CHMBと5MPカメラを接続して実際に録画した録画映像

サンプル動画

YKS-SD2CHMBに2MPカメラを接続し、実際に録画した動画をご用意致しました。
録画解像度:1920×1080、フレームレート:30fpsで録画しております。

▲事務所屋外を撮影した動画です。
SDカードレコーダーとは言え、十分良好な画質で撮影、録画ができています。

800万画素入力対応2入力防犯用小型SDカードレコーダー YKS-SD2CHMB のご紹介

YKS-SD2CHMBは最大800万画素までのAHD防犯カメラの入力・認識可能な防犯用小型SDカードレコ―ダーです。防犯カメラを2台まで接続することができ、デュアルSDスロットを採用することで長時間録画を可能にしています。
また、本体はボックスへの組み込みを想定したコンパクトな設計となり、省スペースに設置ができる為、防犯用録画装置の設置スペースをとれない場合や、ウォールボックス、キャビネットなどに組み込んで使用する場合に活躍が期待できます。使用シーンとしては省スペース監視録画を行いたい場合や屋外の街頭防犯カメラなどの録画装置に適しており、AHD2.0以上の高解像度録画を行いたい場合に適しています。

具体的な製品内容として、対応する映像方式はAHD4.0、AHD3.0、AHD2.0とCVBS(アナログ)防犯カメラに対応。録画はYKS-SD2CHMBの録画解像度はあくまで1080p(1920×1080)が最大解像度となる為、AHD4.0及びAHD3.0を入力させた場合、録画解像度は1080pまでとなります。

次に、YKS-SD2CHMBの大きな特長として防犯カメラを2台まで接続することができ、SDカードレコーダーとしては稀少な防犯カメラ2台の同時録画に対応します。さらに録画データ容量を確保する為、最大512GB SDXCカードを2枚搭載可能なデュアルSDスロットを採用することで超高精細映像の録画と防犯カメラ2台の録画にも耐えうる設計になっています。

YKS-SD2CHMBは通常の監視用録画装置と同様にご使用いただくことができ、映像出力にはCVBS(アナログ)の他、1920×1080表示が可能なHDMI出力にも対応し、大画面モニターと接続することで、高精細映像でのモニタリングが可能です。モニタリング時には単画面表示だけでなく、2分割表示にも対応し、2台の防犯カメラ映像を一画面で確認することができます。各操作は本体には操作パネルは備えておらず、すべて付属の赤外線リモコンで行います。

YKS-SD2CHMBの録画性能ですが、映像圧縮方式にはH.264の他、最新のH.265にも対応することで、H.264と比べて約2倍程度録画効率が向上します。録画解像度は基本的には入力したカメラ側の解像度を自動認識しますが、8MP(4K)、5MP、4MPカメラを入力した場合でもAHD2.0と同様に1080p(1920×1080)、CVBSでは960H(960×480)の録画解像度となります。
録画フレームレートは5,10,15,20,30fpsと細かく設定ができ、フル動画録画にも対応するのでシーンに合わせて動画録画を重視するか、データ容量節約の為にフレームレートを落とす設定にすることもできます。

録画モードは連続録画、手動録画、スケジュール録画、動体検知録画の4つの録画モードに対応します。連続録画は常時録画となり、手動録画の場合、リモコンの録画ボタンを押すことで録画が開始され、終了を押すと録画を停止させることができるので、必要な時だけ録画するという運用が可能です。スケジュール録画は動体検知録画との併用はできない為、応用が利く録画は出来ませんが、店舗や事務所などで月~金は営業時間内だけ録画を行い、土日は録画をしない等のスケジュール録画が可能です。動体検知録画は縦15×横20のエリア設定と3段階の感度設定ができるので、動きの少ない環境下であれば動体検知録画での運用で長時間録画にも対応できると思います。

録画媒体にはmicroSD/SDHC/SDXCカードを採用し、最大512GBまでのSDXCカードを2枚挿入可能です。ミラーリング録画などには対応せず、データ容量は合算されて順次書き込みを行うRAID0と同様の方式を採用しています。

このようにYKS-SD2CHMBはAHD4.0、3.0、2.0のフルHDカメラやアナログ防犯カメラを録画する為の必要な機能を十分に備えており、それだけでなく防犯カメラの2入力対応、デュアルSDスロットへの対応など、高水準な防犯用SDカードレコーダーと言えます。録画画質もHDDタイプのAHD監視用デジタルレコーダーと遜色なく録画することができ、大変良好な画質で録画することができます。

主な使用用途として、そのコンパクトな筐体を活かして省スペース設置を行ったり、HDDと違って動作が無音な為、静かな空間で監視録画を行いたい場合にも適していると思います。また、ウォールボックスやキャビネット(盤)にYKS-SD2CHMBを組み込み、屋外用のAHD防犯カメラと組み合わせて、屋外用自動録画システムを構築する際にも活躍が期待できます。昨今、需要が高まっている街頭防犯カメラの録画装置としてもご活用いただけると思います。

製品としての作りの良さ、録画性能の高さ、そしてシンプルでありながら充実した録画システムを備えており、400万画素~500万画素の高画質録画を手軽に行いたい場合や画質を重視した屋外用自動録画システムを構築したい場合、スポット監視で高画質映像で録画を行いたい場合に大変お奨めの録画機器です。

800万画素入力対応2入力防犯用小型SDカードレコーダー YKS-SD2CHMB 製品仕様

映像方式 AHD4.0 / AHD3.0 / AHD2.0 / CVBS
映像入力端子 BNC-J(1Vp-p:75Ω)×2
映像出力端子 BNC-J(1Vp-p:75Ω)
HDMI出力端子 1024x768 / 1280x1024 / 1366x768 /
1440x900 / 1280x720 / 1920x1080
音声入力端子 RCA-J(47KΩ)×2
音声出力端子 RCA-J(10K)
音声圧縮 G711
映像圧縮方式 H.265 / H.264
ファイル形式 動画:MP4 / 静止画:JPEG
録画解像度 CVBS (960×480)
AHD 720P (1280X720)
AHD 1080P (1920X1080)
※4MP、5MP、8MP解像度での録画はできません
録画モード 連続 / 手動 / スケジュール / 動体検知
録画画質 5段階(最高 / 高 / 中 / 低 / 最低)
倍速再生 1~32倍
静止画撮影 有り
ビットレート 200kbit - 10Mbit
参考データサイズ H.265 / 1080p / 30fps / 標準画質録画
1分あたり約80MBのファイルサイズとなります。
※撮影環境により異なります。
録画媒体 SDカード(最大512GB)×2
操作方法 専用リモコン
タイムスタンプ 有り
自動上書き録画 有り
言語 日本語 / 英語 / 中国語
インジケーター 電源:赤 / 録画:緑
使用温度範囲 0度~50度
電源入力 DC10V~DC32V
電源出力 DC12V / 1A(最大5W)
外形寸法 W100×H28×D112(mm)
重量 約65g
同梱内容 YKS-SD2CHMB本体
映像ケーブル×3本
赤外線リモコン
セキュリティーキー
電源ケーブル(ACアダプターサービス)
取扱説明書(製品保証1年間)

※SDカードの相性保証はございません。
※製品の仕様は予告なしに変更する場合があります。
