248万画素フルHD AHD赤外線投光器搭載ドーム型防犯カメラ YKS-VA240DMIRの製品詳細

248万画素フルHD AHD
赤外線投光器搭載ドーム型防犯カメラ
VFレンズ搭載！赤外線搭載で24時間監視に対応！

型番：YKS-VA240DMIR

※販売終了しました。ありがとうございます。

→YKS-VA240DMIR 主な機能と特徴
→YKS-VA240DMIR のご紹介
→YKS-VA240DMIR 製品仕様
→YKS-VA240DMIR オプション品

248万画素フルHD AHD赤外線投光器搭載ドーム型防犯カメラ YKS-VA240DMIR 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

YKS-VA240DMIRは監視映像を手軽にフルHD画質化することができるAHD（Analog High Definition）防犯・監視カメラシステムのドーム型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

248万画素 SONY Exmor CMOSイメージセンサー搭載

YKS-VA240DMIRは248万画素 SONY Exmor CMOSイメージセンサーを搭載。248万画素の高精細映像での撮影が可能です。アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

赤外線投光器搭載

YKS-VA240DMIRは本体前面部に赤外線LEDを22個搭載。最大照射距離は最大約10mのミドルレンジ照射に対応し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。

3メガピクセル f2.8-12mm バリフォーカルレンズ搭載

YKS-VA240DMIRは3メガピクセル対応バリフォーカルレンズを搭載しています。バリフォーカル機能により焦点距離f2.8-12mmの間で調整ができ、設置環境に合わせたレンズ調整（画角調整）が可能です。レンズ調整はドームカバー内部のレンズ調整用のバーで調整ができます。

※オートアイリス機能は備わっておりませんので電源周波数50Hzの地域では、
　蛍光灯のチラツキを若干拾います。

True Day&Night 機能搭載

YKS-VA240DMIRはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

OSD機能搭載

YKS-VA240DMIRはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

▲メイン設定画面 本体のメイン設定画面です。	▲露出・シャッター速度設定画面 シャッタースピードやSENS－UP、D-WDR設定画面。

▲OSD操作スイッチ
本体から出力されているケーブルの分岐部分にOSD操作スイッチがあり、 そちらにてOSDメニューの操作を行います。

2DNR／3DNR機能搭載

YKS-VA240DMIRは低照度撮影時に発生しやすいノイズを大幅に低減させる2DNR、3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

▲3DNR（3次元ノイズリダクション）機能比較画像
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-VA240DMIRはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。AUTO～最大30倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

D-WDR機能搭載

YKS-VA240DMIRはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

CVBS（アナログ映像）出力対応

YKS-VA240DMIRは本体のOSDボタン操作により、CVBS（アナログ映像）出力とAHD出力の切り替えを行うことができます。また、切替は画面を見ながら行う必要が無く、スイッチを左右に倒すことで切替ができます。これにより施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

本体底面

YKS-VA240DMIRの底面に3か所ネジ穴があり、3点留めで固定します。
ケーブルは底面から出ており、本体底面横にケーブル通し用の隙間が設けられています。
また、本製品はベース部分と本体が分離する仕様の為、例えばカメラ本体に不具合が発生して交換を行う必要が出た場合でもベース部分を残したまま交換が出来るので交換作業を容易に行うことができます。

本体背面 接続部分

本体背面からケーブルが出力されます。ケーブル長はOSD操作スイッチ部分まで約40cmで、そこから電源入力端子と映像出力端子（BNC）に分岐します。全体の長さは約60cmになります。

YKS-VA240DMIRで撮影した実際の画像

YKS-VA240DMIRで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f2.8mmの広角撮影をしました。 色合いは良く、輪郭もはっきりと出ており、高画質に撮影ができます。

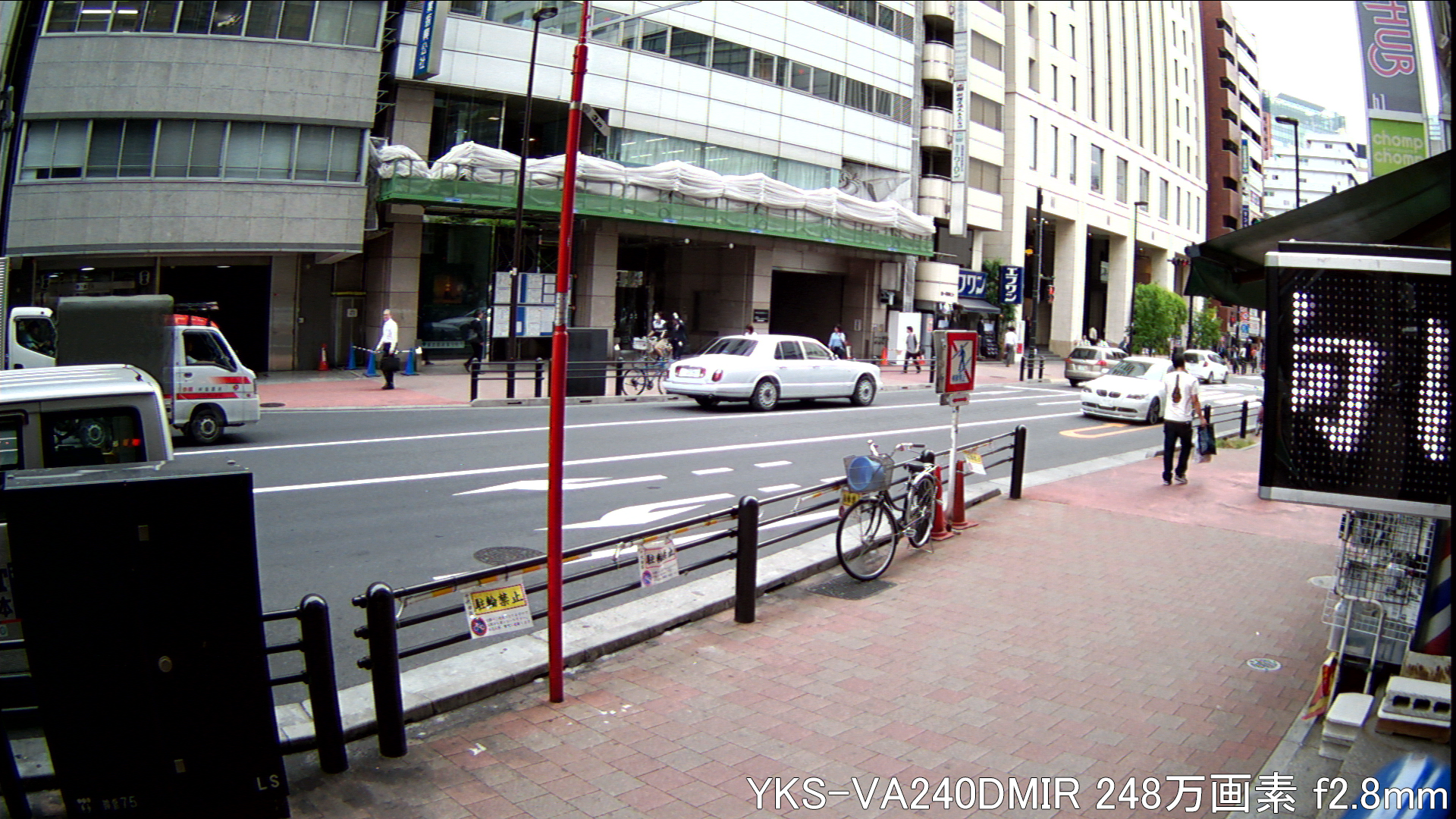

事務所外を広角撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

f2.8mmにレンズを調整して広角撮影を行いました。 画素数が高い為、細かな部分まで確認することができます。

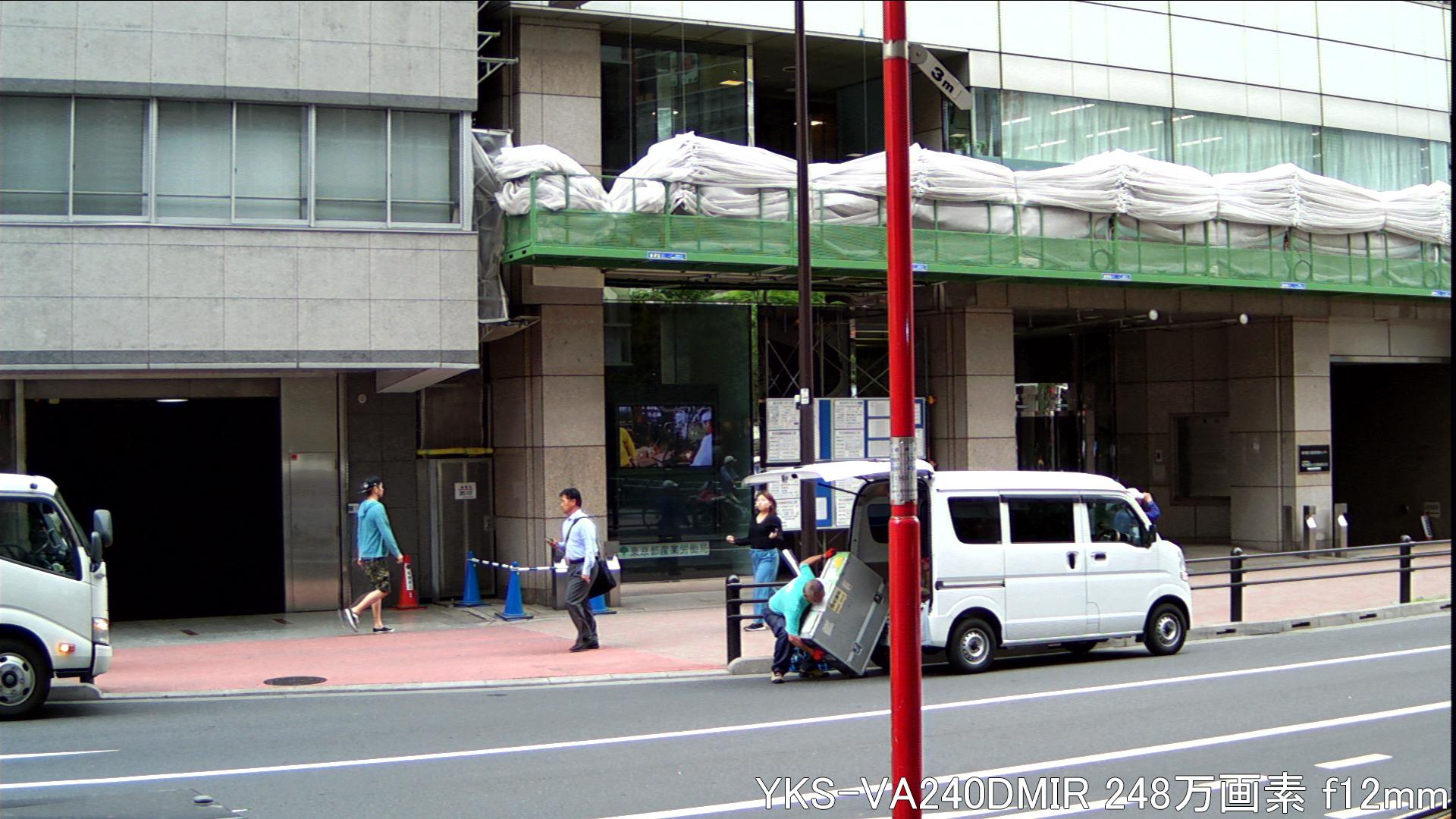

事務所外を望遠撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

f12mmにレンズを調整して望遠撮影を行いました。 望遠撮影時も良好な撮影が出来ています。

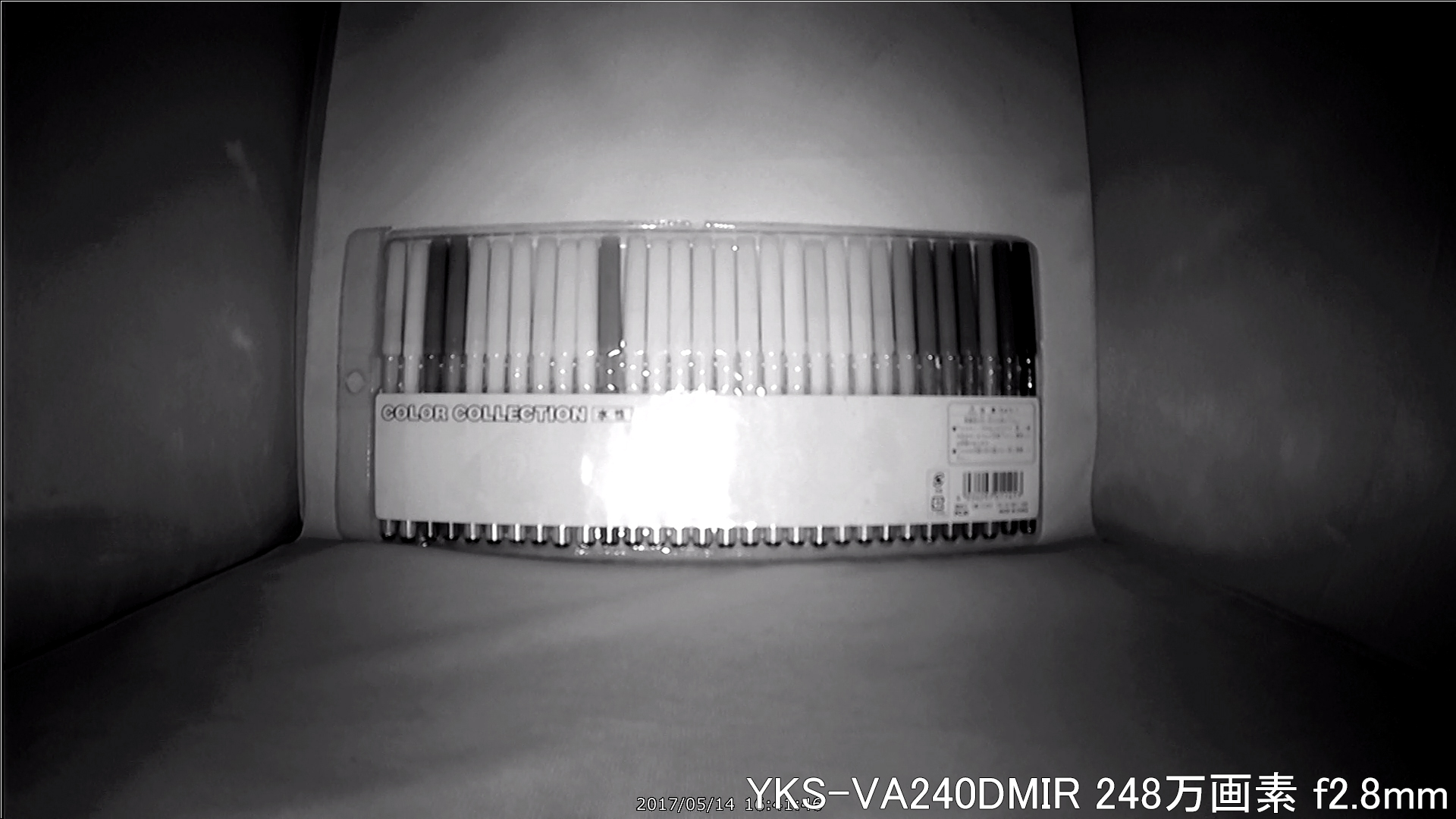

カメラから約40cm離れた被写体を暗視撮影

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載したモデルなので、0Lux環境下の真っ暗闇でも撮影ができます。 赤外線照射距離は約15～20m程度となっており、赤外線照射内では良好な暗視撮影が可能です。

YKS-VA240DMIRは設置環境に合わせた撮影範囲の調整ができるバリフォーカルレンズと夜間監視用の赤外線を搭載したAHD2.0 フルHD屋内用ドーム型防犯カメラです。

イメージセンサーには248万画素 1/2.8インチ SONY Exmor CMOSイメージセンサーを搭載することで、色合いが良く、良質なフルHD画質での撮影を実現しました。出力解像度は1920×1080の1080pとなり、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。

レンズにはf2.8-12mmまでの広角～やや望遠の撮影範囲を得ることができるバリフォーカルレンズを搭載し、設置環境に合わせたレンズ調整を行うことができます。残念ながらオートアイリス機能は備わっていない為、フリッカレス機能を利用することができず、電源周波数50Hzの地域では若干蛍光灯のチラツキを拾ってしまいますが、実際に蛍光灯下で検証した印象ではそこまで酷いチラツキとはなりませんでした。ただ、蛍光灯を大量に設置してある場所に設置する際は若干のチラツキが出てしまう可能性がありますのでご注意下さい。

また、低照度下での監視用として、ICR機構を採用したTrue Day&Night機能を採用し、昼は鮮明なカラー撮影を行い、暗くなると白黒撮影に切り替え、感度を増幅した撮影が可能です。さらにレンズ周囲に赤外線LEDを22個搭載し、周囲に明かりが無い環境下でも赤外線照射範囲内であれば暗視撮影が可能です。赤外線照射距離は10程度となります。（赤外線LEDは850nmの為、発光部分がぼんやり赤く光ります）

この他の機能面では、OSD機能を搭載することでモニター画面を見ながらカメラ撮影機能の調整を行うことができます。低照度撮影時のノイズを軽減させるDNR機能や明暗差の激しい環境下での撮影時に役立つD-WDR機能等を備え、撮影を行う上での必要な機能を備えています。この他、プライバシーゾーン機能やミラー機能（上下左右反転）等も備えており、監視撮影を行う上で充実した機能を搭載しています。なお、YKS-VA240DMIRはUTC機能には対応しておりませんので、レコーダー側からのOSD設定を行うことは出来ませんのでカメラ側で設定する必要があります。ただ、弊社検品時に最適な設定を行っておりますので基本的に設定をいじらなくても良好な監視撮影は可能となっております。

YKS-VA240DMIRはレンズ調整が可能なバリフォーカルレンズを搭載し、夜間監視能力を備えている為、店舗や事務所、倉庫などへの屋内用防犯カメラとして高い監視能力を発揮できると思います。また、コスト面でもローコストでご導入いただくことができる製品であり、画質、性能、コストパフォーマンスのバランスが取れたお奨めのフルHD屋内用ドーム型防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品は映像出力方式をAHD出力とアナログビデオ出力（CVBS）の2つの方式で切替が可能です。
アナログビデオ出力では一般的なモニターで映像表示が出来ますが、AHD出力では一般的なモニターで映像表示は出来ませんので、AHD監視用デジタルレコーダーに入力させ、レコーダーからの映像出力で表示させる必要があります。また、フルHD対応のAHD2.0モデルの場合は、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
CVBS出力時は従来のアナログビデオ入力に対応した監視用デジタルレコーダーでも録画を行うことが可能です。その場合、画質はアナログ画質となります。HD画質で録画を行うには、AHD出力に切り替えてAHD監視用デジタルレコーダーをご使用いただく必要があります。 また、フルHD対応のAHD2.0モデルの場合、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

248万画素フルHD AHD赤外線投光器搭載ドーム型防犯カメラ YKS-VA240DMIR 製品仕様

イメージセンサー	248万画素 1/2.8インチ SONY Exmor CMOSイメージセンサー
総画素数	2000(H)×1241(V) / 出力解像度1920×1080（1080p）
走査方式	プログレッシブ方式
OSD機能	搭載
逆光補正	OFF / BLC / HSBLC
D-WDR	OFF / ON
デイ&ナイト	AUTO / Color / B/W
ガンマ補正	0.45
S/N比	50dB以上（AGC OFF）
最低被写体照度	0.1Lux/F1.2（赤外線照射内0Lux）
AGC	OFF / 0-15
シャッタースピード	AUTO / MANUAL（1/30～1/50,000秒） ※FLK（フリッカレス）機能が備わっていますが、 　オートアイリスレンズ搭載では無い為、FLK機能は推奨出来ません。
ホワイトバランス	AWB / ATW / INDOOR / OUTDOOR / MANUAL
デジタルスローシャッター	OFF / x2 / x4 / x5 / x6 / x7 / x8 / x10 / x15 / x20 / x25 / x30
言語	英語
映像出力	AHD2.0（フルHD映像出力） / CVBS（アナログ映像出力）切替式
レンズ	f2.8-12mm / 3メガピクセル対応バリフォーカルレンズ
アイリス	電子アイリス　※オートアイリス機能は備わっていません。
赤外線投光器	赤外線LED22個 / 照射距離 約15m～20m / 850nm ※ぼんやりと赤外線LED発光部分が赤く光ります。
スマートIR機能	搭載
電源	DC12V / 消費電流 通常時：約110mA / IR照射時：約250mA
動作温度・湿度	0～50℃ / 30%RH～80%RH
外形寸法(mm)	直径125×H95
重量	約320g
同梱内容	YKS-VA240DMIR カメラ本体 取付ネジ一式 DC12V-ACアダプター 取扱説明書・保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

248万画素フルHD AHD赤外線投光器搭載ドーム型防犯カメラ YKS-VA240DMIR オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
	ケーブル YKS-VA240DMIRには配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途お買い求め下さい。
