音声マイク内蔵フルハイビジョンAHD小型ピンホールカメラ MTC-P224AHD

音声マイク内蔵
フルハイビジョンAHD小型ピンホールカメラ
音声マイク内蔵！フルHD小型ピンホールカメラ！

型番：MTC-P224AHD

価格：￥24,200(税込)
カートに入れる
(購入数はカート内で設定して下さい)

本製品はフルHD出力が可能なAHD2.0モデルとなりますが、CVBS（アナログ映像）出力にも対応しており、アナログ防犯カメラとしてご使用いただくことができます。もちろんアナログ防犯カメラ用の監視用デジタルレコーダーに入力させて録画することもできます。こちらのページよりご注文をいただいた場合、アナログ防犯カメラとしてすぐご使用いただけるように、映像出力モードをCVBS（アナログ）出力で出荷させていただきます。
なお、アスペクト比は従来のアナログ防犯カメラでは4：3でしたが、本製品ではフルHD出力に最適化された16：9となります。その為、4：3モニターでご覧いただいた場合、若干縦長の映像となりますが、16：9のワイドモニターで確認をした場合には良好に表示されます。また、AHD2.0出力に切り替えた場合、AHD2.0対応録画機器と組み合わせることでフルHD解像度による高精細映像で表示、録画することができる為、最初はアナログ防犯カメラとしてご使用いただき、将来的にAHD2.0方式の出力に切り替えてフルHD画質による監視に移行できるメリットがあります。

音声マイク内蔵フルハイビジョンAHD小型ピンホールカメラ MTC-P224AHD 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

MTC-P224AHDは監視映像を手軽にフルHD画質化することができるAHD（Analog High Definition）防犯・監視カメラシステムの小型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

Samsung製8メガピクセルCMOSイメージセンサー搭載

MTC-P224AHDはSamsung製1/3.2インチ8メガピクセルCMOSイメージセンサーを搭載しています。出力解像度1920×1080のフルHDによる高精細映像での撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

Day&Night 機能搭載

MTC-P224AHDは暗くなると自動的に白黒撮影に切り替え、感度を増幅して撮影を行うことができる電子切替式のDay&Nightモードを搭載しています。最低被写体照度0.08Luxの高感度撮影が可能です。

※切替は自動、手動、カラー固定、白黒固定が可能です。
※赤外線には対応しておりません。
※デジタルスローシャッター機能により更に感度を上げることができます。

MTC-P224AHD デイモード(カラー映像)MTC-P224AHD ナイトモード(白黒映像)

ピンホールレンズ採用

MTC-P224AHD ピンホールレンズ採用

MTC-P224AHDはf3.7mm（水平画角約65度）のピンホールレンズを搭載しています。
レンズ部分の露出を極限まで抑えることができ、秘匿性を高めた監視を行うことが可能です。

OSD機能搭載

MTC-P224AHDはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-HDW320IR セットアップメニュー画面 YKS-HDW320IR 露出・シャッター速度設定画面
▲メイン設定画面
本体のメイン設定画面です。		 ▲露出・シャッター速度設定画面
シャッタースピードやSENS－UP、D-WDR設定画面。

MTC-P224AHD 本体背面・接続部分
▲OSD操作はカメラ用ケーブルコネクタ部分に備わっているOSD操作スイッチより行います。

CVBS（アナログ映像）出力対応

MTC-P224AHDは本体のOSDボタン操作により、CVBS（アナログ映像）出力とAHD出力の切り替えを行うことができます。また、切替は画面を見ながら行う必要が無く、スイッチを左右に倒すことで切替ができます。これにより、施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

本体側面

MTC-P224AHD 本体側面

MTC-P224AHDは奥行き25mmとコンパクトな作りに仕上がっています。

本体背面 接続部分

MTC-P224AHD 本体背面・接続部分

本体背面からケーブルが出力されます。ケーブル長はコネクタまで約40cmで、途中にOSD操作パネルがあり、末尾で電源入力端子と映像出力端子(BNC)、音声出力(RCA)に分岐します。

MTC-P224AHD 本体寸法図

MTC-P224AHD 本体背面・接続部分

MTC-P224AHDで撮影した実際の画像

MTC-P224AHDで実際に撮影した静止画像をご用意致しました。
本製品はAHD方式の出力とCVBS（アナログ）方式の出力に対応しており、AHD方式時はフルHD（1920×1080）解像度での出力ができ、CVBS方式時は960H（960×480）解像度での出力となります。
こちらでは960H解像度での出力をPCのキャプチャー機器を使用して取り込んでいます。

 カメラから約40cm離れた被写体を撮影
MTC-P224AHD カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f3.6mmの標準的な画角のレンズを搭載しています。
映像自体の色合い、輪郭共にはっきりと出ており、映像も明るく、高画質に撮影ができます。
 事務所外を撮影(屋外)
MTC-P224AHD 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
色合い、輪郭も良く、全体的に良好な撮影が出来ています。

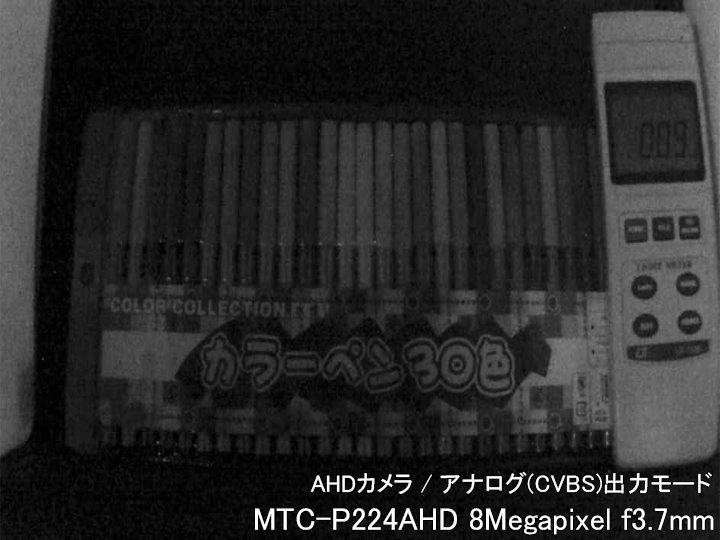

 カメラから約40cm離れた被写体を0.09Luxの低照度下で撮影
MTC-P224AHD カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
電子感度アップ(8倍)にした状態で撮影をしました。
照度計の数値を読み取ることができ、ピンホールレンズタイプのカメラとしては十分な感度を有しています。
▲PAGE TOP

音声マイク内蔵フルハイビジョンAHD小型ピンホールカメラ MTC-P224AHD のご紹介

MTC-P224AHDはSamsung製1/3.2インチ8メガピクセルCMOSイメージセンサーを搭載し、1920×1080のフルHD 高精細映像出力が可能なAHD2.0（Analog High Defenition）防犯・監視カメラシステムの小型カメラです。
本体は縦40×高39×奥行き25mmの筐体となっており、小型カメラとしては同クラスの他製品と比べて若干大柄となりますが、本体に音声マイクを内蔵している為、音声も含めた撮影・録画を行いたい場合にご活用いただくことができます。また、レンズはf3.7mmのピンホールレンズを採用し、レンズ部分の露出を極限まで抑えた秘匿性の高い監視撮影を行うことができます。

具体的な性能面では、イメージセンサーには1/3.2インチ Samsung製 8メガピクセルCMOSイメージセンサーを搭載することで、圧倒的な高精細撮影を可能としました。画素数自体は8メガピクセル（800万画素）となりますが、出力解像度自体は1920×1080のフルHD出力となりますので、実際には8メガピクセルの画素数を活かしきれていない部分はありますが、フルHD映像でも十分に高精細であり、細かな映像表現が可能になりました。

また、低照度下での監視に対応させる為、電子切替式のデイナイト機能を搭載し、明るい時はカラー撮影を行い、低照度下になると白黒撮影に切り替えて高感度撮影を行います。さらに、電子感度アップ（デジタルスローシャッター）機能も搭載しており、通常時では最低照度は0.08Lux程度までとなっていますが、電子感度アップ機能を使用することで、0.0005Luxまでの低照度撮影が可能になります。これによりある程度の明かりさえあれば、昼夜を問わず監視をすることが可能になります。

この他にもMTC-P224AHDはD-WDR機能、逆光補正機能、3DNR機能、DEFOG機能を利用することができ、監視環境に応じた最適な映像調整を行うことができるので、小型ながら高い機能性を備えています。これらの機能はOSD機能により、モニター画面を見ながら設定することができます。

レンズにはf3.7mmのピンホールレンズを採用し、水平約65度の画角で撮影をすることができます。ピンホールレンズの為、若干F値が高くなってしまい、感度自体はボードレンズタイプに比べると劣りますが、ピンホールレンズの特性上、秘匿性の高い監視撮影を行うことができます。なお、実際に撮影をしてみた印象では、やや画角は狭いように感じられましたので、撮影範囲は狭めとお考えいただいた方が良いと思います。

このようにMTC-P224AhDは撮影能力も高く、大変小型なデザインの為、防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したフルHD AHD防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品は映像出力方式をAHD出力とアナログビデオ出力（CVBS）の2つの方式で切替が可能です。
アナログビデオ出力では一般的なモニターで映像表示が出来ますが、AHD出力では一般的なモニターで映像表示は出来ませんので、AHD監視用デジタルレコーダーに入力させ、レコーダーからの映像出力で表示させる必要があります。また、フルHD対応のAHD2.0モデルの場合は、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
CVBS出力時は従来のアナログビデオ入力に対応した監視用デジタルレコーダーでも録画を行うことが可能です。その場合、画質はアナログ画質となります。HD画質で録画を行うには、AHD出力に切り替えてAHD監視用デジタルレコーダーをご使用いただく必要があります。 また、フルHD対応のAHD2.0モデルの場合、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

▲PAGE TOP

音声マイク内蔵フルハイビジョンAHD小型ピンホールカメラ MTC-P224AHD 製品仕様

イメージセンサー 1/3.2 インチ カラーCMOS 8 Megapixel Samsung 製
画素数 1920(H)×1080(V)（出力解像度：1920×1080）
レンズ f3.7mm/F2.0 ピンホールレンズ
水平画角 約65度
※実際はもう少し狭く感じます。
逆光補正 オフ / BLC / HSBLC
ワイドダイナミックレンジ D-WDR機能搭載
同期方式 内部同期
映像出力端子 BNC-J（AHD2.0 / CVBS 切り替え）
音声出力端子 RCA-J
最低被写体照度 0.08Lux（感度アップ30 倍時0.0005Lux） ※白黒撮影
電子感度アップ OFF / ON（2～30 倍）
S/N比 52dB (AGC OFF)
デイナイト機能 AUTO / COLOR / BW
AGC ON 0～15 / OFF
ホワイトバランス ATW / AWC→SET / INDOOR / OUTDOOR / AWB
シャッタースピード 1/50～1/50,000 秒
ノイズリダクション機能 2DNR / 3DNR
カメラタイトル機能 最大15文字
プライバシーマスク機能 4ヶ所任意設定
画像処理機能 ブライトネス（1～100）/ 静止画像 / 上下左右反転
シャープネス（1～10）/ ネガ画像
OSD 日本語非対応
動作温度 -10～40℃
電源 DC12V±1V （センタープラス）
消費電流 最大約200mA
外形寸法(mm) W39×H40×D25
重量 約120g
同梱内容 MTC-P224AHDカメラ本体
スタンド
取付ネジ
DC12V-ACアダプター
製品保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

▲PAGE TOP

音声マイク内蔵フルハイビジョンAHD小型ピンホールカメラ MTC-P224AHD オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

MTC-P224AHDには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
