WATEC(ワテック)超小型・高画質カラーピンホールカメラ WAT-230V2(P3.7)の製品詳細

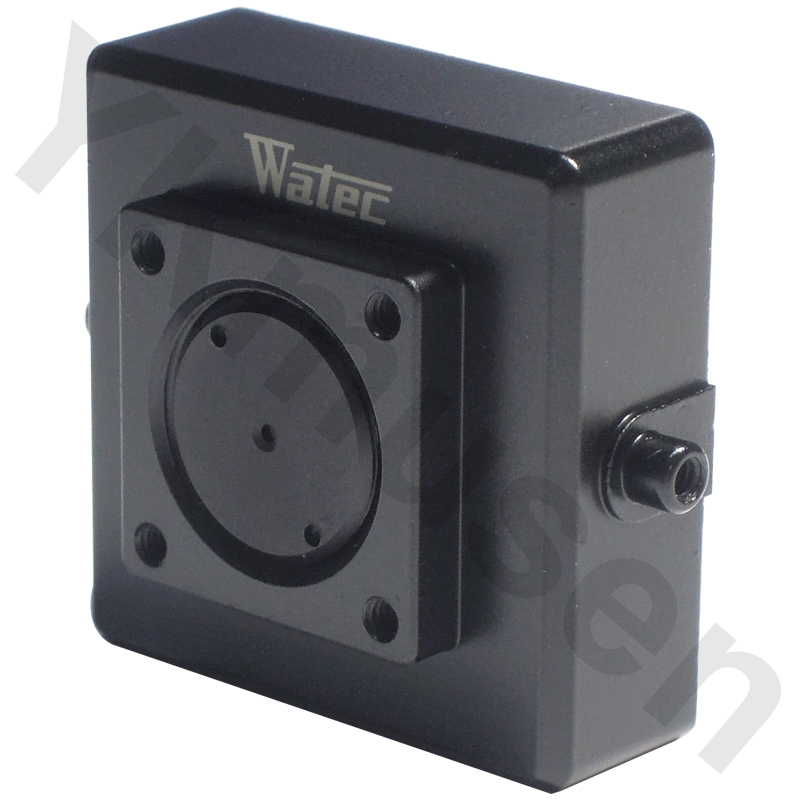

WATEC(ワテック)52万画素超小型・高画質カラーピンホールカメラ WAT-230V2(P3.7)

52万画素超小型・高画質カラーピンホールカメラ
WATEC(ワテック)製52万画素超小型カメラ

型番:WAT-230V2(P3.7)

※販売終了しました。ありがとうございます。

WATEC(ワテック) WAT-230V2(P3.7) 主な機能と特徴

52万画素高画質CCD搭載

WAT-230V2(P3.7)はWAT-230V2(P3.7)は超小型カラーカメラのロングセラーモデル「WAT-230VIVID」の後継機種です。カメラ本体のサイズはそのままに、総画素数約41万画素(水平解像度550TV本)から約52万画素(水平解像度650TV本)と、さらに高精細、高解像度を実現しました。また、最低被写体照度も0.1Lux(F1.8)とさらに高感度になり、低照度下でも安定した高画質撮影を実現します。

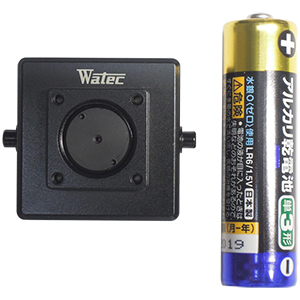

超小型・軽量カメラ

WAT-230V2(P3.7) 超小型・軽量カメラ

WAT-230V2(P3.7)のカメラ本体サイズ29.4mm×29.4mm、重さ約27gの超小型ボディーに仕上がっています。目立たず、不快感を与えない大きさなので、お店のレジや万引きの不正防止、証拠映像の撮影やホビー用途など、限られたスペースでの施工が可能です。

また、1/4インチ取付けネジに対応した、オプション(別売り)の専用カメラブラケット「B001」をカメラに装着することにより、カメラスタンド、三脚、マイクスタンドに取り付けることができます。

WAT-230V2(P3.7) 様々な取付方法に対応

※オプション(別売り)ブラケットB001
※製品には各スタンドは付属しておりません。
※画像はレンズタイプを使用しております。

省電力設計

WAT-230V2(P3.7)は組込み用途としても最適です。
小型カメラのパイオニア、国産メーカーWATEC(ワテック)独自の電子回路と最新の撮像素子を組み合わせ、更なる改良と小型化を図り続け、従来の監視、観察用途のみならず、小型、軽量の特徴を生かし、自動販売機や発券機、画像処理、認識システム、画像計測や解析機、調査検査機、会議システムなどの機器への組込み用途としても、ご利用いただけます。

DC6V / DC12V駆動に対応

旧製品「WAT-230VIVIDシリーズ」は、カメラ駆動電源DC6V駆動でしたが、WAT-230V2(P3.7)は、別売のカメラ用ケーブルを使い分けることでDC5v~12vまで幅広い電源に対応します。また、消費電力0.78w(DC5V駆動時)と省電力で、組込みする機器や装置に合わせてカメラを駆動することができます。

WAT-230V2(P3.7) 超小型・軽量カメラ
▲WAT-230V2(P3.7)にはカメラ用コネクタ付ケーブル(加工済み)は付属しておりません。
使用になられたい駆動電圧に応じてコネクタ付ケーブルをお買い求めいただく必要があります。DC6V駆動用はDCプラグが細口なり、DC12V駆動用はDCプラグが汎用的な直径2.1mmのDCプラグになります。

BNC/DCソケットコネクタ付ケーブル (カメラ電源DC+6V用) K-230BNC
BNC/DCソケットコネクタ付ケーブル (カメラ電源DC+12V用)CB-01

ピンホールレンズ採用の薄型モデル

WAT-230V2(P3.7)はフラットピンホールレンズを採用することで、奥行きはわずか13mmの薄型サイズを実現しました。機器の組み込みや省スペース設置に適した筐体サイズに仕上がっています。

OSD機能搭載で多彩な機能をコントロール可能

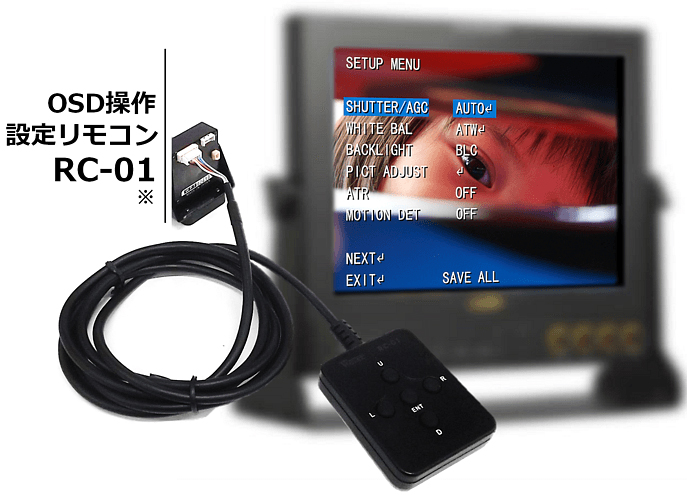

WAT-230V2(P3.7) 別売リモコンRC-01を使用することでOSD設定が可能

WAT-230V2(P3.7)は別売の有線式リモコン「RC-01」を使用することで、OSD操作による細かな機能設定が可能です。 OSD操作設定リモコンを使用することでモニターを見ながら設定が可能です。

旧製品「WAT-230VIVID」は、オプション(別売り)の専用機能設定コントローラ「AVM-USB」とPCをUSBケーブルで接続し、PCにインストールした専用ソフトでカメラ機能を設定変更を行いましたが、新製品「WAT-230V2(P3.7)」は、オプション(別売り)の有線式OSD操作リモコン「RC-01」を接続することにより、映像モニターに表示される設定メニューと映像を同時に見ながら、簡単にカメラ機能の調整、設定を行なうことができます。

※オプション(別売り) 有線式OSD設定リモートコントローラー RC-01

主な設定可能な機能

  • COLOR(カラー)・B/W(モノクロ)・AUTO(Day&Night カラー・モノクロ自動切替え)撮影
    カラー固定撮影モード及び、モノクロ(白黒)固定撮影モードに加え、周囲が明るい日中はカラーで撮影し、周囲が暗くなり光量が一定量以下になると自動的に高感度モノクロ(白黒)撮影に切り替わるデイナイ撮影機能搭載で24時間被写体をとらえます。
    また、カラー・モノクロに切替わる各光量レベルなども調整可能です。
  • WHITE BALANCE(オートホワイトバランス)
    蛍光灯や太陽光などの光源には色温度があり、設定することにより、よりカメラ映像の白色を自然な表現に補正、調整することができます。
  • BLC(逆光補正)
    カメラ映像に太陽や強い光が入る場合、カメラは被写体が明るいと判断して絞り込み、被写体は黒くつぶれて認識が困難になります。この現象を 解消するために明るさの補正行なうことができます。
  • HLC(ハーレーション現象軽減)
    自動車のヘッドライトなどの強い光(ハイライト)が入る場合、強い光の部分を電子的に隠して映像を見やすくします。
  • 2DNR(2次元デジタルノイズリダクション)
    低照度撮影時に生ずるランダムノイズを除去し、明瞭な映像を得ることができます。
  • MIRROR(画像反転表示)
    カメラ映像を左右反転(ミラー)して表示することができます。
  • PRIVACY(プライバシーマスク表示)
    映像内で撮影したくない部分を電子的に着色(マスキング処理)して隠すことができます。
    ※合計8箇所設定が可能です。
  • AGC オートゲインコントロール
    被写体が暗い場合設定すると、映像信号を増幅して被写体を明るく撮影することができます。
  • 画質調整
    コントラスト、輪郭補正、γ(ガンマ補正)
  • DEFOG 霧画像補正
    霧・霞・雨・雪などの視界が悪い環境において自動的にコントラストを改善します。
  • 白点補正
    CCDの後発的な白点を自動で検出、補正し画品位を保つことができます。
  • カメラID
    画面上に任意の文字や記号を表示することができます。

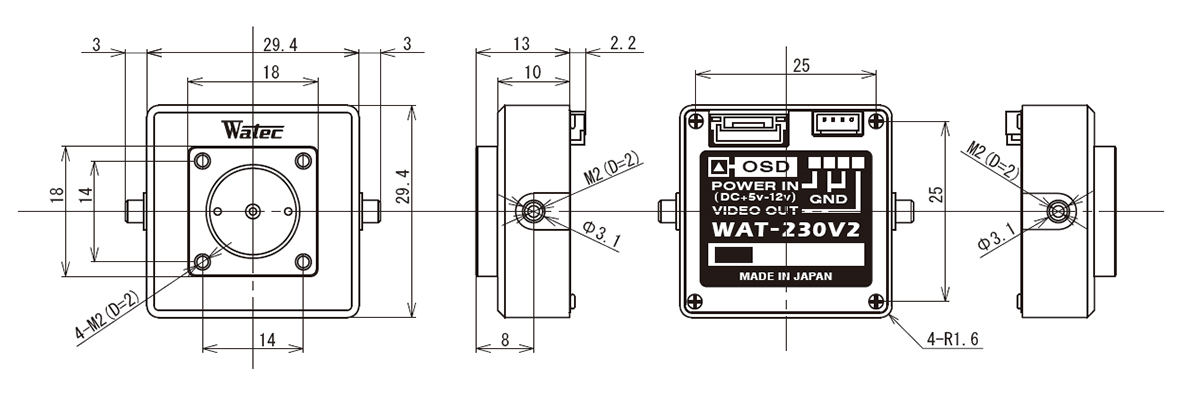

WAT-230V2(P3.7) 本体寸法図

WAT-230V2(P3.7) 本体寸法図

WATEC(ワテック) WAT-230V2(P3.7) のご紹介

国内CCDカメラメーカー「WATEC(ワテック)」製小型カラーピンホールカメラのロングセラーモデル「WAT-230VIVID(P3.7)」がフルモデルチェンジしました。

WAT-230V2(P3.7)は超小型カラーカメラのロングセラーモデル「WAT-230VIVID」の後継機種となり、カメラ本体のサイズはそのままに、総画素数約41万画素(水平解像度550TV本)から約52万画素(水平解像度650TV本)と、さらに高精細、高解像度を実現しました。また、最低被写体照度も0.1Lux(F1.8)とさらに高感度になり、低照度下でも安定した高画質撮影を実現します。
また、使用するコネクタ付ケーブルによってDC6V駆動、DC12V駆動を選択でき、2パターンの電源供給が可能となりました。

本体は超小型、軽量な作りなので、機器に組み込んだり省スペースに設置する際に活躍が期待でき、更にオプション品の「RC-01」を使用することでOSD設定が可能となりますので、様々な機能設定を行うことができ、防犯用だけでなく産業用、工業用と幅広くご使用いただける小型カラーカメラです。

また、レンズはフラットピンホールレンズを採用し、奥行きわずか13mmの薄型を実現し、機器への組み込みや省スペース設置にご活用いただける作りに仕上がっています。

WAT-230V2(P3.7)は品質を重視した国産というのも大きなメリットだと言えます。
出来るだけ品質を重視し、なおかつコンパクトなカメラをお探しの方に大変お奨めの小型カメラです。

WATEC(ワテック) WAT-230V2(P3.7) 製品仕様

製品型番 WAT-230V2(P3.7) (NTSC)
ビデオ規格 NTSC
撮像素子 1/4型インターライン転送CCD固体撮像素子
総画素数 1020(H)×508(V)
有効画素数 976(H)×494(V)
セルサイズ 3.75μm(H)×5.56μm(V)
撮像方式 Ye、Cy、Mg、G補色モザイクオンチップフィルタ
同期方法 内部同期
走査方式 2:1 インターレス
映像出力 コンポジットビデオ 1.0V(p-p)75Ω(不平衡)
解像度(H) 650TV本以上(画面中央)
最低被写体照度 0.1lx F1.8
S/N 50dB以上
機能設定 OSD(オンスクリーンディスプレイ)
※オプション(別売り)リモコン「RC-01」にて操作
AEモード 電子シャッター 1/60、1/100(秒)
1/250、1/500、1/1000、1/2000、1/4000、1/10000(秒)
電子アイリス 1/60~1/100000(秒)
AGC 0~45dB
MGC 8種類設定可
ガンマ特性 γ≒0.45
ビデオレベル 0~255(BRIGHTNESS)
ホワイトバランス ATW/PUSH/USER1/USER2/ANTI CR/MANUAL/PUSH LOCK
ノイズリダクション 2DNR ON(レベル調整可能)/OFF
逆光補正 OFF/BLC/HLC
プライバシーマスク 8masks
ミラー反転 OFF/ON(H-FLIP)
白点補正 最大64点
出力切換 AUTO/COLOR/BW
輪郭補正 0~255(SHARPNESS)
電源電圧 DC+4.6~14v
消費電力 0.78W/155mA(DC+5v時)
動作温度 -10~+50℃
動作湿度 95%RH以下(結露しないこと)
保管温度 -30~+70℃
保管湿度 95%RH以下(結露しないこと)
レンズマウント M13 P=1.0
標準レンズ f=3.7mm F1.8 57.0°(H)×42.3°(V)
ケーブル長 300mm ※付属品
重量 約27g
同梱内容 WAT-230V2(P3.7) 本体
コネクタ付きケーブル(※BNC端子 / DCジャックは付いていません)
取扱説明書

※製品仕様は予告なく変更となる場合がございます。

WATEC(ワテック) WAT-230V2(P3.7) オプション品のご案内

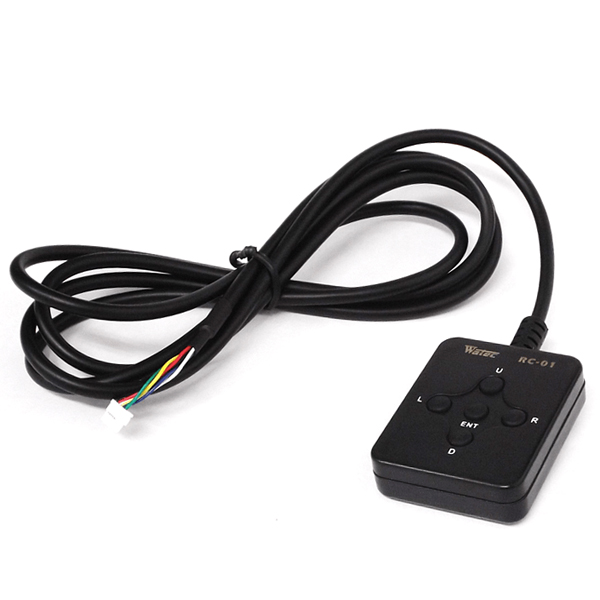

RC-01  機能設定リモートコントローラー
型番:RC-01
価格:¥4,004(税込)
カートに入れる(購入数はカート内で設定してください)

対応したカメラの画像調整及び、オプション機能を設定することが可能です。OSD(オンスクリーンディスプレイ)仕様で設定メニューは、接続した映像モニターにカメラ映像上に表示します。ケーブル長:約1.5m
B001  WATEC製品用小型カメラスタンド
型番:B001
価格:¥3,278(税込)
カートに入れる(購入数はカート内で設定してください)

WAT-230V2(P3.7)に対応したスタンドです。

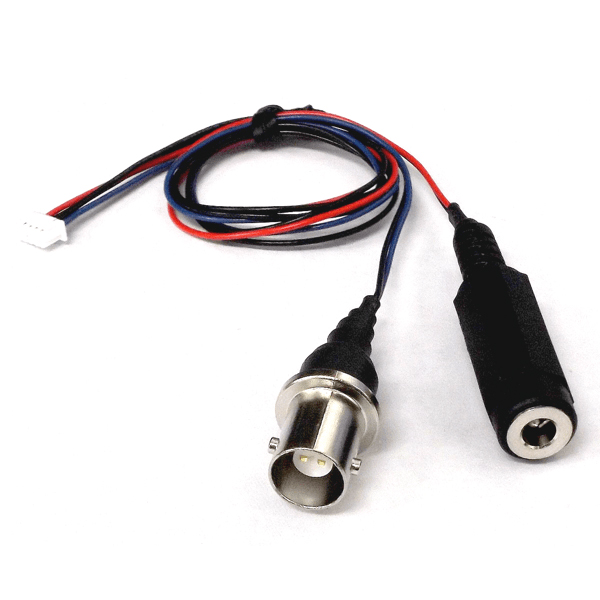

K-230BNC WAT-230V2(P3.7)用BNC/DCソケットコネクタ付ケーブル(DC6V用)
型番:K-230BNC

価格:¥1,540(税込)
カートに入れる(購入数はカート内で設定してください)

WAT-230V2(P3.7)専用DC6V駆動用カメラケーブルです。ケーブル長300mm。
映像:BNC-J端子、電源:外径φ4.0mm/内径φ1.7mm EIAJ♯2
ACアダプター 型番:DC6V-1.8Aスイッチング式ACアダプター/WATEC用端子
価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。K-230BNCと組み合わせて使用し、
DC6Vで常時電源を取る場合、別途こちらのACアダプターをお買い求め下さい。
B-6 DC6V出力単3電池4本用電池ボックス 型番:B-6
価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

K-230BNCと組み合わせて使用する場合、単3電池4本用電池ボックスの
「型番:B-6」を使えば携帯使用が可能です。

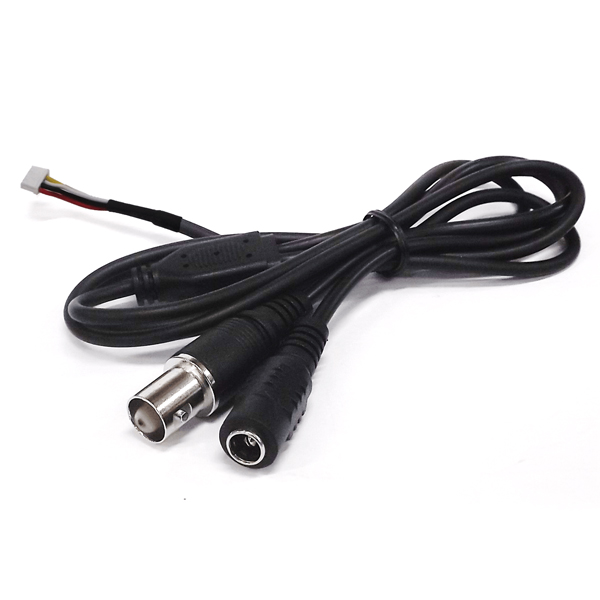

CB-01 WAT-230V2(P3.7)用BNC/DCソケットコネクタ付ケーブル(DC12V用)
型番:CB-01

価格:¥2,123(税込)
カートに入れる(購入数はカート内で設定してください)

WAT-230V2(P3.7)専用DC12V駆動用カメラケーブルです。ケーブル長約1m。
映像:BNC-J端子、電源:外径φ5.5mm/内径φ2.1mm
ACアダプター 型番:DC12V-1Aスイッチング式ACアダプター
価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。CB-01と組み合わせて使用し、
DC12Vで常時電源を取る場合、別途こちらのACアダプターをお買い求め下さい。
B-12 DC12V出力単3電池8本用電池ボックス 型番:B-12
価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

CB-01と組み合わせて使用する場合、単3電池8本用電池ボックス
「型番:B-12」を使えば携帯使用が可能です。
ケーブル ケーブル

常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった
DCV-○○シリーズのケーブルをお奨め致します。本製品は使用するコネクタ付ケーブルによって、電源端子が異なる為、ACアダプターとケーブルをご注文時は対応するACアダプターに変更させていただき、端子変換ケーブルをお付け致します。 (電池ボックスも同様に対応)
