i-PRO EXTREME ネットワークディスクレコーダー WJ-NX400Kの製品詳細

i-PRO EXTREME
ネットワークディスクレコーダー
H.265/4K出力/最大128台/セキュア対応

型番：WJ-NX400K

希望小売価格：オープン価格
価格：￥1,049,000(税込)

(購入数はカート内で設定して下さい)

→WJ-NX400K 主な機能と特徴
→WJ-NX400K 製品仕様
→WJ-NX400K オプション品

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX400K 主な機能と特徴

高性能・高画質録画、多彩な機能を装備

• WJ-NX400Kは新セキュアに対応、カメラ拡張キットにより最大128台※2のカメラ接続が可能。
• WJ-NX400Kはデコーダー内蔵でHDMI出力によるPCレス運用が可能。
  WJ-NV250、NV300シリーズで好評のかんたん設定/操作を搭載。
• WJ-NX400Kは4KUHD（3840×2160/16 : 9）、フルHD（1920×1080/16 : 9）、
  HD（1280×720/16 : 9）や3メガピクセル（JPEG）、VGA（640×480）画像の
  4倍SXGA（1280×960）画像などを録画対応しております。

※カメラ拡張キットWJ-NXE40JW、またはWJ-NXE41JWより標準64台hから最大128台へ拡張可能。

◎スマートコーディング（フレームレート指定）については、Ver.2.00以降（2018年1月）対応予定

最大216TBのシステム構築が可能

WJ-NX400Kはハードディスクユニット最大9台実装可能。別売ハードディスクユニット（WJ-HDU41S/4 TB）を9台実装で36 TB。また、増設ユニット※（WJ-HXE400）を最大5台接続可能。この組合わせにより、最大216 TBのシステム構築が可能です。

RAID運用を強力にサポートするTURBO-RAID(TM)を搭載

●WJ-NX400Kはハードディスクの万が一の故障時にも記録映像の消失を防止するRAID1 （Ver.2.00以降（2018年1月）対応予定）/RAID5/RAID6※1機能をハードウェアRAID※2として搭載。

※1 : RAID=Redundant Arrays of Independent Disks
※2 : ハードウェアRAID : 専用ハードウェアで実現するRAID機能
ソフトウェアRAID : 他の処理を兼用するCPUでRAID機能をソフトウェア的に実現すること

●WJ-NX400KはTURBO-RAID(TM)搭載により、
・ RAID機能使用時も録画/再生のビットレート（性能）を維持
・ 万が一の故障時からのRAID復旧時間を大幅短縮※3

※3 : フルレート記録時、パナソニックWJ-ND400Kと比較して大幅な高速化を実現

セキュリティの脅威から機器や映像データを守るセキュア機能対応

WJ-NX400Kにライセンス登録することにより、既にセキュア機能対応済みのパナソニックネットワークカメラ※と組み合わせて、システムとしてのセキュア性を確保可能です。

・Symantec社の電子証明書を使ったSSL通信により、通信経路での覗き見を防止。
・データ暗号化により、意図せず持ち出された映像を閲覧不能化。

Symantec Device Certificate
セキュア拡張キット［オプション］
WJ-NXS01JW（カメラ1台）
WJ-NXS04JW（カメラ4台）
WJ-NXS16JW（カメラ16台）
WJ-NXS32JW（カメラ32台）
各オープン価格

※対応機種について詳しくはメーカーサポート情報をご参照ください。

キー管理システムを採用

WJ-NX400Kは、キー管理システムを採用しております。レコーダーの起動・初期設定には、必ず“解除キー番号”が必要となりますので事前に取得ください。

ご使用前に解除キー番号の登録が必要となります。WJ-NX400Kに付属の起動情報案内カードに記載されている方法に従って解除キー番号を取得し登録をお願いします。
解除キー番号を登録しないと、カメラ拡張（別売）、セキュア拡張キット（別売）などの解除キー番号が登録できません。また、画面に登録を促すメッセージが表示されます。

WJ-NX400K システム構成図

WJ-NX400K 寸法図

i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX400K」仕様書

i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX400K」録画時間目安表

i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX400K」パンフレット

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX400K 製品仕様

基本仕様
電源	AC100 V 50 Hz/60 Hz
消費電力	125 W（ 220 VA）
使用温度範囲	本体 ： +5 ℃ ～ +45 ℃、 マウス（付属品） ： +5 ℃ ～ +40 ℃
使用湿度範囲	5 % ～ 90 %（結露しないこと）
動作時許容高度	2000 m 以下
録画圧縮方式	H.265、 H.264、 JPEG
寸法	［幅］430 mm ［ 高さ］132 mm ［ 奥行き］400 mm　（ゴム足、突起部含まず）
質量	HDD未搭載時 ： 約11.5 kg　　HDD9台搭載時 ： 約20 kg
仕上げ	前面パネル ：ソリッドメタリック塗装、樹脂 上カバー ： ソリッドメタリック塗装、亜鉛メッキ処理鋼板 後面パネル ： 亜鉛メッキ処理鋼板
HDD（出荷時はHDDユニットが搭載されていません。HDDユニットの購入は相談してください。）
HDD機能	3.5型HDD × 最大9台 RAID1機能（HDDが2台以上搭載されている場合のみ運用可能） RAID5機能（HDDが3台以上搭載されている場合のみ運用可能） RAID6機能（HDDが4台以上搭載されている場合のみ運用可能）
入出力
映像出力端子	1 V［p-p］/ 75 Ω、BNC、1系統
モニター端子	HDMI （19ピン typeA端子）、2系統 　メインモニター 　　3840×2160 (4K) p/30 Hz、 3840×2160 (4K) p/25 Hz 　　1920×1080 p/60 Hz、 1920×1080 i /60 Hz 　　1920×1080 p/50 Hz、 1920×1080 i /50 Hz 　サブモニター 　　1920×1080 p/60 Hz、 1920×1080 i /60 Hz、 1920×1080 p/50 Hz 　　1920×1080 i /50 Hz
音声出力端子	－ 10 dBv　600 Ω、不平衡、1系統（RCAピン）
マウス接続ポート	高速シリアルインターフェース、 USB2.0 2系統
コピーポート	高速シリアルインターフェース、USB3.0 2系統
増設端子	高速シリアルインターフェース、5系統
アラーム入力端子	1 ～ 32chアラーム入力※1 （端子台プラグ（16列））　2個
アラーム／コントロール端子	ネットワーク異常出力※2、アラーム復帰入力※1、緊急録画入力※1、停電検出入力※1、外部録画モード切換入力※1、HDD 異常出力※2、カメラ異常出力※2、機器異常出力※2、録画異常出力※2、時刻合わせ入出力※1※2、アラーム出力※2、停電処理完了出力※3、＋5V 出力※4 （端子台プラグ（12 列）2 個）
ネットワークポート（カメラ/PC)	10BASE-T ／ 100BASE-TX ／ 1000BASE-T（ RJ45）、1系統
ネットワークポート（PC）	10BASE-T ／ 100BASE-TX ／ 1000BASE-T（ RJ45）、1系統
メンテナンスポート	10BASE-T ／ 100BASE-TX（ RJ45） 1 系統
対応プロトコル	HTTP、RTP、RTSP、TCP/IP、UDP/IP、FTP（サーバー）、SMTP、NTP（サーバー、クライアント）、DNS、SNMP、POP3

※1 無電圧メーク接点入力
※2 オープンコレクタ出力　最大DC24 V － 200 mA
※3 High （ON） DC 5 V / Low （OFF） DC 0 V
※4 +5 V ±0.5 V　最大200 mA

●対応OSとブラウザ
■必要なPCの環境
PCでWJ-NX400Kを操作するには以下の環境を持つPCを推奨します。

対応OS	Microsoft® Windows® 7 日本語版※ Microsoft® Windows® 8.1 日本語版 Microsoft® Windows® 10 日本語版 ※Windows® XP互換モードでは使用できません。
ウェブブラウザー	Windows® Internet Explorer® 11 32ビット 日本語版
CPU	Intel® CoreTM i7-860以上
メモリー	4 GB以上
画面	1024×768ピクセル以上の解像度、True color 24ビット以上
ネットワーク機能	10BASE-T、100BASE-TX、または1000BASE-T 1ポート
サウンド機能	サウンドカード（音声機能を使用する場合）
その他	CD-ROMドライブ（各種取扱説明書（PDFファイル）を閲覧するため） DirectX® 9.0c以上 Adobe® Reader®（各種取扱説明書（PDFファイル）を閲覧するため）

※最新情報はメーカーページをご確認下さい。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX400K オプション品のご案内

	WJ-NX400K増設ユニット 型番：WJ-HXE400 希望小売価格：オープン価格　価格：￥335,500(税込) （購入数はカート内で設定してください） WJ-NX400K×１台につき本機を最大5台接続可能。 ※出荷時はハードディスクユニットが搭載されていません。 別売ハードディスクユニットが必要です。

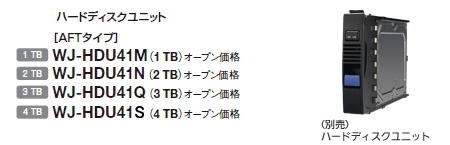

	ハードディスクユニット[AFTタイプ] 型番：WJ-HDU41M 希望小売価格：オープン価格　価格：￥65,340(税込) （購入数はカート内で設定してください） ネットワークディスクレコーダーWJ-NX400Kおよび増設ユニットWJ-HXE400専用のHDD容量1TBの ハードディスクユニット。
	ハードディスクユニット[AFTタイプ] 型番：WJ-HDU41N 希望小売価格：オープン価格　価格：￥108,900(税込) （購入数はカート内で設定してください） ネットワークディスクレコーダーWJ-NX400Kおよび増設ユニットWJ-HXE400専用のHDD容量2TBの ハードディスクユニット。
	ハードディスクユニット[AFTタイプ] 型番：WJ-HDU41Q 希望小売価格：オープン価格　価格：￥158,400(税込) （購入数はカート内で設定してください） ネットワークディスクレコーダーWJ-NX400Kおよび増設ユニットWJ-HXE400専用のHDD容量3TBの ハードディスクユニット。
	ハードディスクユニット[AFTタイプ] 型番：WJ-HDU41S 希望小売価格：オープン価格　価格：￥202,400(税込) （購入数はカート内で設定してください） ネットワークディスクレコーダーWJ-NX400Kおよび増設ユニットWJ-HXE400専用のHDD容量4TBの ハードディスクユニット。
