i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397AJ の製品詳細

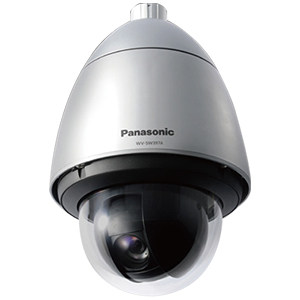

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397AJ

屋外ハウジング一体型
PTZ HDネットワークカメラ
高倍率ズーム＆高精度プリセット機能で広範囲を撮影

型番：WV-SW397AJ

希望小売価格：￥610,000(税抜)
価格：￥428,200(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397AJ 主な機能と特徴

ネットワーク環境で1280×720／30 fpsの高画質を高効率運用ができるトリプルエンコーディング

WV-SW397AJはパナソニック独自のプラットフォームUniPhier®システムLSIを 搭載。H.264ハイプロファイル方式の高圧縮技術により、ネットワーク環境で高効率運用ができるトリプルエンコーディングを実現します。

（H.264： 1280×720/30fps、640×360/30fpsの２ストリームとJPEG（MJPEG）を同時に出力可能）

パン・チルト・ズーム連動のスムーズな自動追尾機能・新開発 「二重像低減」 機能搭載

WV-SW397AJは水平回転360°のエンドレス旋回（最大旋回速度300°／秒）、
垂直回転－15°～195° （水平～真下～水平）の高精度パン・チルト機構を搭載しています。
また、オートパン機能やパトロール機能の他、パン・チルト・ズームを連動させた自動追尾機能を実現。予め設定した監視エリア内に動きを検知すると、その被写体を自動的に追尾して撮影できます。また、新開発「二重像低減」 機能を搭載。ズーム拡大撮影時に発生しやすい水平方向付近の映像の乱れ（二重像）を補正することで高い視認性を得ることが可能です。

ドームカバーに親水コート※ 採用

WV-SW397AJはパナソニック独自の親水コーティング技術により、降雨時における高い視認性と防汚性を実現。降雨時でも良好な画像視認性が得られることに加え、ドームカバーに付着した砂塵など雨上がりで乾いた汚れもセルフクリーニングします。

※ 親水コートは水（雨水）のみに効果があり、その他の物質（たとえば油など）や、表面の保護を目的とするものではありません。 ドームカバーに直接触ったり布などで拭かないでください。親水コートの効果が弱くなります。

IP66※ 適合の高い防じん性と防水性を確保。除湿素子も搭載

WV-SW397AJは防塵・防水性能 JIS C 0920 保護等級 IP66※に適合。高い防水性を確保した屋外設置対応可能なPTZカメラです。サンシールド構造や寒冷対応用ヒーター（内部温度10℃以下で動作）を搭載した一体型構造により、使用温度範囲も -50℃ ～ +55℃（AC24 V または、指定PoE給電装置[インジェクター]使用時）※を実現。

また、カメラ内部を低湿度に保つための除湿素子を内蔵しており、
屋外の厳しい設置環境においても安定したカメラ動作を実現します。

除湿素子 ： カメラ内部の湿気を直接電気分解し除去するデバイス（素子）
※ IP66 ： 粉塵などに対して「耐塵(6)」、水に対して「暴噴流への保護(6)」がなされていることを示します。
※ 低温環境下ではカメラの内部温度を－10 ℃以上に保つため本機のヒーターで内部を暖めておりますので常時通電状態で使用してください。また、カメラの設置、起動は－30 ℃以上で行ってください。

寸法図

WV-SW397AJ寸法図

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ「WV-SW397AJ」仕様書 i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ「WV-SW397AJ」仕様書

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ「WV-SW397AJ」パンフレット i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ「WV-SW397AJ」パンフレット(約545KB)

▲PAGE TOP

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397AJ 製品仕様

基本
電源 AC24V、PoE+（IEEE802.3at準拠）
または指定PoE給電装置（インジェクター）
消費電力※1 AC24V：3.5A／約55W
指定PoE給電装置（インジェクター：60W） DC54V：約1.0A／約50W
PoE+ DC 54V：470mA／約25W（クラス4機器）
使用温度範囲 －50℃～＋55℃（AC24V／指定PoE給電装置（インジェクター）使用時）※2
－30℃～＋55℃（PoE+給電装置使用時）
（起動時：－30℃～＋55℃（AC24V／PoE+給電装置／指定PoE給電装置（インジェクター）使用時））
使用湿度範囲 90％以下（結露しないこと）
保存温度／湿度範囲 －50℃～＋70℃／95％以下（結露しないこと）
モニター出力
（画角調整用）		 VBS：1.0V［p-p］／75Ω、コンポジット信号、（BNCプラグ)
外部I／O端子 アラーム入力1／白黒切換入力、アラーム入力2／アラーム出力、アラーム入力3／AUX出力　各1端子
（各端子のアラーム入力は、白黒切換入力、アラーム出力、またはAUX出力と切り換えて使用することが可能）
マイク／ライン入力 φ3.5mmモノラルミニジャック   入力インピーダンス：約2kΩ  不平衡
  マイク入力時 使用可能マイク：プラグインパワー方式　供給電圧：2.5V±0.5V
マイク入力感度：－48dB±3dB（0 dB=1V／Pa、1kHz）
  ライン入力時 入力レベル：約－10dBV
オーディオ出力 φ3.5mmステレオミニジャック（モノラル出力）　出力インピーダンス：約600Ω　不平衡
アンプ内蔵の外部スピーカーを使用 出力レベル：－20dBV
防水性 ※3 防塵・防水性能 JIS C 0920 保護等級 IP66（IEC60529）準拠
耐衝撃性 20J（IEC60068-2-75)/IK10（IEC 62262）準拠　※断続的に振動が発生する場所への設置はできません。
ヒーター 内部温度　10℃以下で動作　※カメラの設置、起動は－30 ℃以上で実施
寸法 （直径）φ229mm×（高さ）357mm×（ドーム径）160mm
質量 本体：約4.4kg
仕上げ 本体：アルミダイカスト　メラミン焼付塗装（塗装色：ナチュラルシルバー）
サンシールド※4：ASA樹脂　塗装（塗装色：ナチュラルシルバー）
ドームカバー部：
透明ポリカーボネート樹脂（親水コート）
カメラ部
撮像素子 約1／3型 MOSセンサー
有効画素数 約240万画素
走査面積 5.38mm（H）×3.02mm（V）
走査方式 プログレッシブ
最低照度
（※換算値）		 カラー 0.3lx（F1.6、オートスローシャッター：off（1／30s）、AGC：High）
0.019lx（F1.6、オートスローシャッター：最大16／30s、AGC：High）※
白黒 0.04lx（F1.6、オートスローシャッター：off（1／30s）、AGC：High）
0.003lx（F1.6、オートスローシャッター：最大16／30s、AGC：High）※
スーパーダイナミック On／Off
ダイナミックレンジ 52dB typ.（スーパーダイナミック：On時）
顔連動制御 On／Off
ゲイン（AGC） On（High）／On（Mid）／On（Low）／Off
暗部補正 On／Off
逆光補正（BLC） On／Off
霧補正 On／Off
光量制御 屋外撮影／フリッカレス （50Hz）／フリッカレス（60Hz）／固定シャッター
シャッター速度 OFF（1/30）、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
オートスローシャッター off（1／30s）、最大2／30s、最大4／30s、最大6／30s、最大10／30s、最大16／30s
カラー／白黒切換 On／Off／Auto1／Auto2／Auto3
ホワイトバランス ATW1／ATW2／AWC
デジタルノイズリダクション High／Low
画揺れ補正 On／Off
プライバシーゾーン 塗潰し／モザイク／Off（ゾーン設定　最大32か所）
VIQS On／Off（最大2か所）※プリセット使用時はポジション番号１～８設定可
二重像低減 On／Off
画面内文字表示 On／Off   最大20文字（アルファベット、カタカナ、数字、記号） 　文字サイズ 大／中／小
動作検知（VMD） On／Off、4エリア設定可能
イメージホールド On／Off
レンズ部
ズーム比 30倍／45倍 HD EX光学ズーム（画像解像度1280×720時）
デジタルズーム 12倍（最大1080倍、EX光学ズーム、画像解像度640×360時）
焦点距離（f） 4.3mm～129.0mm
最大口径比（F） 1：1.6（WIDE）～4.7（TELE）
フォーカス/絞り範囲 2.0 m～∞／F1.6（WIDE）～Close
画角 ［16：9 モード］ 水平：2.6°（TELE）～ 64.6°（WIDE）、垂直：1.6°（TELE）～ 38.2°（WIDE）
［4：3 モード］ 水平：1.4°（TELE）～ 44.4°（WIDE）、垂直：1.1° （TELE）～ 33.8°（WIDE）
回転台部
水平回転範囲 360° エンドレス旋回
水平回転速度 マニュアル：約0.065゜/s ～ 120゜/s    プリセット：最大約300゜/s
垂直回転範囲 動作範囲：－15゜～ 195゜（水平～真下～水平）　　推奨範囲※5：0゜～ 180゜
チルト範囲指定：10°／5°／3°／0°※6／－3°※6／－5°※6／－10°※6／－15°※6で指定可能
垂直回転速度 マニュアル：約0.065゜/s ～ 120゜/s    プリセット：最大約300゜/s
プリセットポジション数 256か所
オートモード 自動追尾／オートパン／プリセットシーケンス／360°マップショット／パトロール
セルフリターン時間 10秒／20秒／30秒／1分／2分／3分／5分／10分／20分／30分／60分
マップショット 360°マップショット／プリセットマップショット
ネットワーク部
ネットワーク 10BASE-T／100BASE-TX、RJ45コネクター
画像解像度
 ●アスペクト比が16：9に設定されている場合
  H.264／JPEG（MJPEG） 1280×720／640×360／320×180　最大30 fps
●アスペクト比が4：3に設定されている場合
  H.264／JPEG（MJPEG） 1280×960／800×600／VGA／QVGA　最大30 fps
画像圧縮方式 H.264 ※7 画質選択：動き優先／標準／画質優先
配信方式：ユニキャスト／マルチキャスト
ビットレート：
（固定ビットレート／ベストエフォート配信／アドバンスド可変ビットレート）
64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／1536 kbps／2048 kbps／3072 kbps／4096 kbps／6144 kbps／ 8192 kbps
（フレームレート指定）
1 fps／3 fps／5 fps／7.5 fps／10 fps／12 fps／ 15 fps／20 fps／30 fps
JPEG
（MJPEG）		 画質選択： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階）
配信方式：PULL／PUSH
画像更新速度：0.1 fps～30 fps（JPEGとH.264同時動作時のJPEGフレームレートは制限あり）
音声圧縮方式 G.726（ADPCM）32 kbps／16 kbps、G.711 64 kbps、AAC※8
配信量制御 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／
1024 kbps／2048 kbps／4096 kbps／8192 kbps
対応プロトコル
IPv6：
TCP／IP、UDP／IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTSP、RTP、RTP／RTCP、MLD、ICMP、ARP
IPv4：
TCP／IP、UDP／IP、HTTP、HTTPS、RTSP、RTP、RTP／RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14（カメラへ同時接続できるセッション数）※条件による
FTP クライアント アラーム画像送信、FTP定期送信（FTP定期送信失敗時、SDXC／SDHC／SDメモリーカードにバックアップ可能）
マルチスクリーン 同時に16台のカメラの画像を表示（自カメラ含む）
推奨SDXC／SDHC／SDメモリーカード（別売り）※9 パナソニック株式会社製（SDスピードクラス4以上）（miniSDカード、microSDカードは除く）
SDXCメモリーカード：64GB SDHCメモリーカード：4GB、8GB、16GB、32GB SDメモリーカード：2GB
携帯電話対応 NTTドコモ、au（KDDI）、SoftBank　JPEG画像表示、パン・チルト・ズーム・フォーカス制御、AUX制御（アクセスレベルによる）
携帯端末対応 iPad、iPhone、iPod touch（iOS 4.2.1以降）、AndroidTM 端末
最新情報はこちら

※1 本機の電源に関する情報については、パナソニックのサポートウェブサイトを参照してください。
※2 低温環境下ではカメラの内部温度を－10℃以上に保つため本機のヒーターで内部を暖めておりますので常時通電状態で使用してください。また、カメラの設置、起動は－30℃以上で行ってください。
※3 取扱説明書にしたがい設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
※4 サンシールドは、取り外しできません。
※5 推奨範囲は画面が欠けずにご使用になれる目安です。これ以上レンズを上へ向けた場合は、画面が一部隠れる場合があります。
※6 0°／－3°／－5°／－10°／－15°に設定した場合、カメラを水平以上に向けると、ハウジングにより隠れる部分が増えます。「チルト範囲設定」を「－15°」に設定した場合、隠れる範囲は約半分になります。
※7 独立に2ストリーム分の配信設定が可能です。
※8 AAC（Advanced Audio Coding）はSDメモリーカードへの録音時にのみ使用します。
※9 SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、耐久性・信頼性に優れた業務用のSDメモリーカードをご使用ください。詳細については、パナソニックのサポートウェブサイトを参照してください。

対応OS Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7日本語版
Microsoft® Windows Vista® 日本語版
Microsoft® Windows® XP SP3日本語版
対応ブラウザー Windows® Internet Explorer® 10.0 32ビット 日本語版
Windows® Internet Explorer® 9.0　32ビット 日本語版
Windows® Internet Explorer® 8.0　32ビット 日本語版
Windows® Internet Explorer® 7.0　32ビット 日本語版

●IPv6で通信を行う場合は、Microsoft® Windows® 8、Microsoft® Windows® 7または、 Microsoft® Windows Vista®を使用してください。
●Microsoft、Windows、Windows Vista、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
●iPad、iPhone、iPod touchは、米国および他の国々で登録されたApple Inc.の商標です。
●Androidは、Google Inc.の商標または登録商標です。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品は受注生産品となります。また、オプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

▲PAGE TOP

屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397AJ オプション品のご案内

WV-Q121 天井吊り下げ金具　型番：WV-Q121B
本体希望小売価格：￥35,000(税抜)　価格：￥24,500(税込)
カートに入れる（購入数はカート内で設定してください）

天井吊り下げ金具です。天井吊り下げ設置時に使用します。
WV-Q122 カメラ壁取付金具　型番：WV-Q122A
本体希望小売価格：￥35,000(税抜)　価格：￥24,500(税込)
カートに入れる（購入数はカート内で設定してください）

壁面取付金具です。壁面への設置時に使用します。
WV-Q123 パイプ取付金具　型番：WV-Q123
本体希望小売価格：￥12,000(税抜)　価格：￥8,400(税込)
カートに入れる（購入数はカート内で設定してください）

パイプ取付金具です。パイプへの取付時に使用します。
WV-7390 CCTV24 Vアダプター　型番：WV-7390
本体希望小売価格：￥24,500(税抜)　価格：￥17,100(税込)
カートに入れる（購入数はカート内で設定してください）

PoEを使用しない場合は、専用のAC24Vアダプターを使用します。
NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
