i-PRO EXTREME フルHD屋外ハウジング一体型AIネットワーク監視カメラ WV-X1534LNJ の製品詳細

i-PRO EXTREME フルHD
屋外ハウジング一体型AIネットワーク監視カメラ
H.265コーデック/フルHD/AI機能搭載モデル！

型番：WV-X1534LNJ

希望小売価格：オープン価格
価格：￥235,400(税込)

(購入数はカート内で設定して下さい)

→WV-X1534LNJ 主な機能と特徴
→WV-X1534LNJ 製品仕様
→WV-X1534LNJ オプション品

i-PRO EXTREME フルHD屋外ハウジング一体型AIネットワーク監視カメラ WV-X1534LNJ 主な機能と特徴

WV-X1534LNJはi-PRO EXTREME 屋外ハウジング一体型ネットワークカメラの5メガピクセルモデルです。約510万画素の1/2.8型CMOSセンサーを搭載し、画面解像度は1920×1080(16：9）に対応します。
i-PRO EXTREMEの新技術であるH.265コーデック、スマートコーディング技術を搭載し、インテリジェントオート(iA)機能により識別性を向上した屋外設置モデルになります。また、また、ネットワークカメラ内で高度な映像分析・解析を実現するAIプロセッサーを標準搭載することで、カメラがとらえる画像や音声の分析・解析をカメラ内部で実施することによって、システム全体の処理負荷を軽減できます。
レンズはf2.9～9mmの電動ズーム・電動フォーカス式の光学ズームレンズを内蔵しているので、レンズの倍率調整、フォーカス調整を容易に行うことができ、施工性にも優れています。また、赤外線LEDを搭載しているので暗視撮影にも対応します。フロントパネルには特殊なコーティングを採用し、水滴が付着しにくく、雨天時でも良好な視界を得ることができます。
電源はDC12VとPoE給電に対応します。ACアダプター、PoE給電HUBなどは別売となりますので別途お買い求め下さい。オプション品の選定など、ご不明な点がございましたらお気軽にお問い合わせ下さい。

ネットワークカメラ本体にAI機能を搭載

• WV-X1534LNJはAI機能を実現する専用のAIプロセッサーを内蔵し、カメラが捉える画像の分析・解析をカメラ内部で実施することによって、システム全体の負荷を軽減できます。
• WV-X1534LNJはAIプロセッサーを活用する機能拡張ソフトウェアを3つインストールできる構造を持っています。
• パナソニック製機能拡張ソフトウェアとして「AI動体検知 AI-VMD（WV-XAE200W）」、 「 AIプライバシーガード（WV-XAE201W）」、「ナンバー認識（WV-XAE202W」、 「AIマスク非着用検知（WV-XAE203W）」、「AI混雑検知（WV-XAE207W）」を 使用することができます。
• 同時にソフトウェア開発キット（i-PRO Camera SDK）の提供も行い、アプリケーションパートナーによるアプリケーション開発を可能にしました。
• アプリケーションの詳細につきましてはi-PROカメラアプリケーション プラットフォームをご覧ください。

スマートコーディング技術※を搭載したH.265エンジンを使用し、低ビットレート高画質ストリームを実現

WV-X1534LNJは物体検知と連携することで、物体検知領域、非検知領域の圧縮率を制御し、従来のスマートコーディング技術と比べデータ量を最大50%※削減できます。

※検知物体以外の領域の圧縮率を上げ、検知物体の有無に応じてリフレッシュ間隔およびフレームレートを最適化することにより大幅に帯域削減する技術。
※圧縮効果は録画条件や撮影環境により異なります。

パナソニック独自のインテリジェントオート（iA）機能により視認が厳しい環境での識別性を向上

WV-X1534LNJは高精度な物体検知結果を元に、その特徴に応じて露光やシャッタースピードを最適化し、従来よりも人や車をより捉えやすくなります。

フロントパネルにアドバンスド親水コーティング※採用

WV-X1534LNJは透明なカバー部分の表面に特殊なコーティングを採用し、水滴が付着しにくくしています。従来の親水コーティングと比較し、膜強度が向上したためハンドリング性やメンテナンス性が格段に向上しました。

※親水コートは水（雨水）のみに効果があり、その他の物質（例えば油など）やドームカバーへの傷に対して効果はありません。

IK10※6（IEC 62262）適合の高い耐衝撃性を実現

WV-X1534LNJは屋外設置で要求される衝撃に強い本体を実現しています。

※6［IK10］ 国際電気標準会議（IEC）で規定されている、耐衝撃性に関する規格で衝撃のランクを示します。

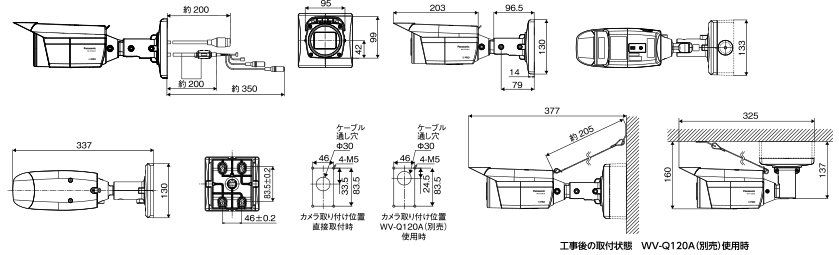

WV-X1534LNJ 寸法図

i-PRO EXTREME フルHD屋外ハウジング一体型AIネットワーク監視カメラ「WV-X1534LNJ」仕様書

i-PRO EXTREME フルHD屋外ハウジング一体型AIネットワーク監視カメラ「WV-X1534LNJ」パンフレット

i-PRO EXTREME フルHD屋外ハウジング一体型AIネットワーク監視カメラ WV-X1534LNJ 製品仕様

基本
屋内 / 屋外		屋外対応
電源※1		DC12 V、PoE（IEEE802.3af 準拠）
消費電力※1		DC12 V ： 930 mA／約11.2 W PoE DC 48 V ： 240 mA／約11.5 W（クラス0機器）
使用環境		使用温度範囲 ：－ 40 ℃ ～ ＋60 ℃※2（電源投入時： －30 ℃～+60 ℃） 使用湿度範囲 ：10 ％ ～ 100 ％（結露しないこと）
保存環境		保存温度範囲 ： －30 ℃ ～ ＋60 ℃ 保存湿度範囲 ： 10 ％ ～ 95 ％（結露しないこと）
モニター出力（調整用）		VBS ： 1.0 V［p-p］／75 Ω、コンポジット信号、ピンジャック NTSCもしくはPAL出力可能（INITIAL SETスイッチを短く（1秒以下）押すかまたはソフトウェアで変更）
外部I/O端子		ALARM IN 1（アラーム入力1／白黒切換入力／自動時刻調整入力） 1端子 ALARM IN 2（アラーム入力2／アラーム出力） 1端子 ALARM IN 3（アラーム入力3／AUX 出力） 1端子
オーディオ入力	端子形状	φ3.5 mmステレオミニジャック
	マイク入力時	使用可能マイク ： プラグインパワー方式 （感度 ： －48 dB±3 dB（0 dB=1 V／Pa、1 kHz）） 入力インピーダンス ： 約2 kΩ　不平衡、供給電圧 ： 2.5 V±0.5 V
	ライン入力時	入力レベル ： 約－10 dBV
オーディオ出力※3		φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ： 約600 Ω 不平衡、出力レベル ： －20 dBV
防水性		防塵・防水性能 JIS C 0920 保護等級 IP66（IEC60529） ※取扱説明書に従い設置工事が正しく行われ、 かつ適切な防水処理が行われた場合のみ
耐衝撃性		IK10（IEC 62262） ※断続的に振動が発生する場所への設置はできません
耐風速性		風速40 m/s 以下
寸法		［幅］130 mm、［高さ］130 mm、［奥行き］337 mm
質量		約1.7 kg
仕上げ		本体 ： アルミダイカスト／樹脂 シルバーメタリック 外郭ねじ ： ステンレス（耐食処理）  フロントパネル ： ポリカーボネート樹脂（アドバンスド親水コート対応）クリア
カメラ部
撮像素子		約1/2.8型CMOSセンサー／約510万画素
有効画素数		約510万画素
走査面積		5.12 mm (H)×3.84 mm (V)
走査方式		プログレッシブ
最低照度	カラー	0.05 lx（50IRE、F1.3、最長露光時間 ： OFF（1/30 s）、AGC ： 11） / 0.0031 lx（50IRE、F1.3、最長露光時間 ： 最大 16/30 s、AGC ： 11）※換算値
	白黒	0 lx（50IRE、F1.3、最長露光時間 ： OFF（1/30 s）、AGC ： 11、IR LED点灯時） / 0.04 lx（50IRE、F1.3、最長露光時間 ： OFF（1/30 s）、AGC ： 11） / 0.003 lx（50IRE、F1.3、最長露光時間 ： 最大 16/30 s、AGC ： 11）※換算値
インテリジェントオート（iA）		On／Off
スーパーダイナミック		On／Off、0から31の範囲でレベル設定が可能
ダイナミックレンジ		最大132 dB（スーパーダイナミックOn、レベル31、15 fps／12.5 fps※4）
最大ゲイン		0から11の範囲でレベル設定が可能
暗部補正		0から255の範囲でレベル設定が可能
逆光／強光補正		逆光補正（BLC）／強光補正／Off、0から31の範囲でレベル設定が可能 （スーパーダイナミック、インテリジェントオートがOff時のみ）
霧補正		On／Off、0から8の範囲でレベル設定が可能 （インテリジェントオート、コントラスト自動調整がOff時のみ）
光量制御モード		屋外撮影/フリッカレス（50 Hz）/フリッカレス（60 Hz）/固定シャッター
シャッター速度		【30fps モード】 1/30 固定、3/120 固定、2/100 固定、2/120 固定、1/100 固定、1/120 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定 【25fps モード】 1/25 固定、3/100 固定、2/100 固定、1/100 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定
最長露光時間		【30fps モード】 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s 【25fps モード】 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、 最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s
カラー／白黒切換		Off／On（IR Light Off）／On（IR Light On）／ Auto1（IR Light Off）／Auto2（IR Light On）／Auto3（SCC）
IR LED Light		High／Middle／Low／Off　最長照射距離：40 m
ホワイトバランス		ATW1／ATW2／AWC
デジタルノイズリダクション		0から255の範囲でレベル設定が可能
プライバシーゾーン		有効／無効（ゾーン設定 最大8か所）
画面内文字表示		On/Off、最大20 文字（アルファベット、漢字、ひらがな、カタカナ、数字、記号）
動作検知（VMD）		有効／無効、4エリア設定可能
妨害検知（SCD）		有効／無効、1 エリア設定可能
画像回転※5,6		0 ° (Off)　／90 °／180 °／270 °
レンズ部
ズーム比		3.1倍　光学、9.3倍　EX光学ズーム　 画像解像度 640×360時（電動ズーム/電動フォーカス）
デジタルズーム		ｘ1、ｘ2、ｘ4の3段階から選択可能
焦点距離（f）		2.9 mm ～ 9 mm
最大口径比（F）		1：1.3（WIDE） ～ 1：2.5（TELE）
フォーカス範囲		0.3 m ～ ∞
絞り範囲		F1.3 ～ Close
画角		［16：9モード］ 水平： 34 °（TELE） ～ 106 °（WIDE）　 垂 直 ： 19 °（TELE） ～ 57 °（WIDE） ［4：3モード］ 水平： 34 °（TELE） ～ 106°（WIDE）　 垂直 ： 25°（TELE） ～ 77 °（WIDE）
カメラ取付台
調整角度		＜天井設置の場合＞ 水平： ±180 ° （水平（PAN）角で調整） 垂直 ： 0 °～100 ° （垂直（TILT）角で調整）　 傾き：－190 °～+100 ° （傾き（YAW）角で調整）
		＜壁設置の場合＞ 水平： ±100 ° （垂直（TILT）角で調整）※ 垂直 ： ±100 ° （垂直（TILT）角で調整）※ 傾き： －190 °～+100 ° （傾き（YAW）角で調整） ※水平（PAN）角の調整により水平／垂直を切り替えます。
寸法		［幅］130 mm ［高さ］130 mm（カメラ取付台設置部分）
仕上げ		アルミダイカスト シルバーメタリック
ネットワーク部
ネットワーク		10BASE-T／100BASE-TX、RJ45コネクター
画像解像度※7 H.265・H.264 JPEG（MJPEG）		【16 ： 9 モード※】※［4 ： 3 モード］は対応していません。 1920×1080／1280×720／640×360／320×180
画像圧縮方式※10	H.265・H.264※8	配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信 【30fpsモード】1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*、 【25fpsモード】1 fps／3 .1fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps*（フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります） 1クライアントあたりのビットレート ：64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps*／--自由入力--（ビットレートは、「解像度」によって設定可能な範囲が異なります） 画質 ： ●固定ビットレート、フレームレート指定、ベストエフォート配信の場合 ： 動き優先／標準／画質優先 ●可変ビットレートの場合 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式 ：ユニキャスト（ポート番号設定 : オート）／ユニキャスト（ポート番号設定 : マニュアル）／マルチキャスト
	JPEG （MJPEG） ※8	画質選択 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階） 配信方式 ： PULL（静止画更新）／PUSH（MJPEG） 画像更新速度 ： 【30fpsモード】0.1fps／0.2fps／0.33fps／0.5fps／1fps／2fps／3fps／5fps／6fps／10fps／12fps／15fps／30fps、 【25fpsモード】0.08fps／0.17fps／0.28fps／0.42fps／1fps／2.1fps／3.1fps／4.2fps／5fps／8.3fps／12.5fps／25fps（JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり）
スマートコーディング		GOP（Group of pictures）制御 ： On（Frame rate control）※／On（Advanced）※／On（Mid）／On（Low）／Off ※On（Frame rate control）、On（Advanced）は、H.265のみ対応 顔スマートコーディング／オートVIQS ： On／Off
音声圧縮方式		G.726（ADPCM） ： 16 kbps／32 kbps、 G.711 ： 64 kbps、AAC-LC※9 ： 64 kbps／96 kbps／128 kbps
配信量制御		制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps
対応プロトコル		IPv6 ： TCP／IP、UDP／IP、HTTP、HTTPS、FTP、SMTP、 DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP、 IEEE 802.1X、DiffServ IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、RTSP、RTP、 RTP／RTCP、 FTP、SMTP、DHCP、DNS、DDNS、NTP、 SNMP、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ
セキュリティ		ユーザー認証／ホスト認証／HTTPS※／動画ファイルの改ざん検出※ ※証明書がプリインストールされています。
最大接続数		14（カメラへ同時接続できるセッション数）※条件による
マルチスクリーン		同時に16台のカメラの画像を表示（自カメラ含む）
動作確認済み SDXC／SDHC／SDメモリーカード（別売り）※10		業務用SDメモリーカード、スピードクラス6以上 最新の動作確認済みSDメモリーカード情報などは こちら <管理番号：C0107、C0306、C0307>
携帯端末対応		iPad／iPhone（iOS 8以降）、Android™ 端末

※1．WV-X1534LNJの電源に関する情報については、サポートウェブサイト<管理番号 ： C0106>をご参照ください。
※2．赤外線照明を常時点灯して使用する場合、使用温度範囲の上限は+50 ℃です。
※3．オーディオ出力はモニター出力へ切り換え可能です。切り換え方法についてはパナソニックサポートウェブサイト内の「取扱説明書 操作・設定編」をお読みください。
※4．レベル30以上の場合、15 fpsに制限されます。
※5．「 0°（Off）」、「180°（上下反転）」の場合は画像回転の設定角度にしたがって、MONITOR OUT端子のアナログ出力も回転します。
※6．320x180解像度がある場合、「90°」、「270°」の設定はできません。
※7．H.265／H.264は各ストリームごとに選択可能。
※8．独立して4ストリームの配信設定が可能です。
※9．SD メモリーカードへの録音は、AAC-LC（Advanced Audio Coding ? Low Complexity）のみ使用します。
※10．スピードクラスClass10 対応のSDメモリーカードの場合は、UHS-Ⅰ（Ultra High Speed-Ⅰ）対応のカードを使用してください。
※11．PCで本機を操作するには上記の環境を持つPCを推奨します。
最新情報については、こちらより <管理番号：C0104 / C0122> をご参照ください。

※最新情報については「プロダクトサーチ」より仕様書をご参照ください。

対応OS	Microsoft® Windows® 10　日本語版 Microsoft® Windows® 8.1　日本語版
対応ブラウザ	Internet Explorer 11（32ビット 日本語版）、Microsoft Edge、Firefox、Google Chrome™

●最新情報はメーカーサポートウェブサイトにてご確認下さい。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなります。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO EXTREME フルHD屋外ハウジング一体型AIネットワーク監視カメラ WV-X1534LNJ オプション品のご案内

	メーカー純正ACアダプター　型番：WV-PS16 本体希望小売価格：￥8,000(税抜)　価格：￥5,700(税込) （購入数はカート内で設定してください） PoE給電を使用せずDC12V供給時に必要になります。
	カメラ取付金具　型番：WV-Q120A 本体希望小売価格：￥6,700(税抜)　価格：￥4,790(税込) （購入数はカート内で設定してください） 壁に設置された埋込ボックス（別途調達）や、ケーブルを通す穴があいている壁に 取り付けることができます。また、露出配管を接続することができます。
	ポール取付金具　型番：WV-Q188 本体希望小売価格：オープン価格　価格：￥20,160(税込) （購入数はカート内で設定してください） 直径80 mmから200 mmの垂直に立てた丸型ポールに取り付けるときに使用します。
	コーナー取付金具　型番：WV-Q189 本体希望小売価格：オープン価格　価格：￥20,160(税込) （購入数はカート内で設定してください） 建物の壁面コーナーに設置できます。
	ネットワークビデオレコーダー(NVR) NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
