AHD 224万画素 屋外対応ステンレス筐体バレット型白色LED搭載カメラ VB-CJ20B78AWの製品詳細

AHD(アナログ出力) 224万画素 屋外対応ステンレス筐体バレット型白色LED搭載カメラ VB-CJ20B78AW

AHD(アナログ出力) 224万画素屋外対応
ステンレス筐体バレット型白色LED搭載カメラ

水中使用可の完全防水仕様!白色LED調光機能搭載!

型番:VB-CJ20B78AW

価格:お見積り品

本製品はお取り寄せとなります。
納期はご注文後、3~4日を要します。

AHD(アナログ出力) 224万画素 屋外対応ステンレス筐体
バレット型白色LED搭載カメラVB-CJ20B78AW 主な機能と特徴

アナログ出力カメラ

VB-CJ20B78AWはAHDカメラとなりますが、アナログ出力に切り替えたカメラとなります。その為、従来のアナログ入力対応機器と組み合わせてご使用いただくことができます。

※AHD出力に切り替えることはできませんのでご注意下さい。

防水性に優れた防塵防水保護等級IP68対応

VB-CJ20B78AWは防水性に優れた防塵防水保護等級IP68に対応します。
水中使用時の条件は水深15mまで、本体静止状態にて2時間以内の防水性能を備えています。

※上記テストは海水を除く、流れ等のない真水でのテスト結果です。

ステンレス鋼筐体採用

VB-CJ20B78AWは錆びに強いAISi316Lステンレス鋼筐体を採用することで、長期間屋外設置を行うことで発生する錆びを防ぎます。

SONY Exmor CMOS搭載の超高感度モデル

VB-CJ20B78AWは1/2.9インチ 224万画素 SONY Exmor CMOSイメージセンサーを搭載。

また、低照度撮影に定評のあるExmor CMOSを搭載しているので感度が高く、デジタルスローシャッター機能を使用することでカラー時に最低被写体照度0.002Luxと非常に優れた低照度撮影能力を備えています。

このようにもともとの感度が高い為、内蔵する白色LEDの照明効果をより効果的に得ることができます。

錆びに強いステンレス筐体

VB-CJ20B78AWは本体筐体素材に錆びにくいステンレスを使用しました。
これにより水中使用の頻度が高くても、錆びにくい設計となります。

調光機能を搭載した高輝度白色LED内蔵

VB-CJ20B78AW 白色LED内蔵 VB-CJ20B78AW 白色LED照射

VB-CJ20B78AWは白色LEDを15基搭載し、約4m先までの暗闇を照らします。
また、LEDの光量を専用ケーブルに備わっているスイッチにて調整ができます。
白色LEDを消灯することもでき、光が強過ぎる時は照射を弱める等の応用が可能です。

VB-CJ20B78AW LED調光スイッチ
▲LED調光スイッチ
スイッチによりLED照射の強弱、オフが可能です。

LED照射画像とLEDを実際に調光している動画

VB-CJ20B78AW 白色LED照射イメージ

VB-CJ20B78AWの白色LED点灯時の写真です。直視すると眩しい位の明るさが出ます。

下記動画は実際にVB-CJ20B78AWの白色LEDを調光しているシーンを撮影した動画です。

UTCによるOSD制御に対応

VB-CJ20B78AWはUTC同軸制御によるOSD制御に対応しています。
UTC対応DVRからOSD制御をすることができ、カメラ機能の設定や調整を行うことができます。

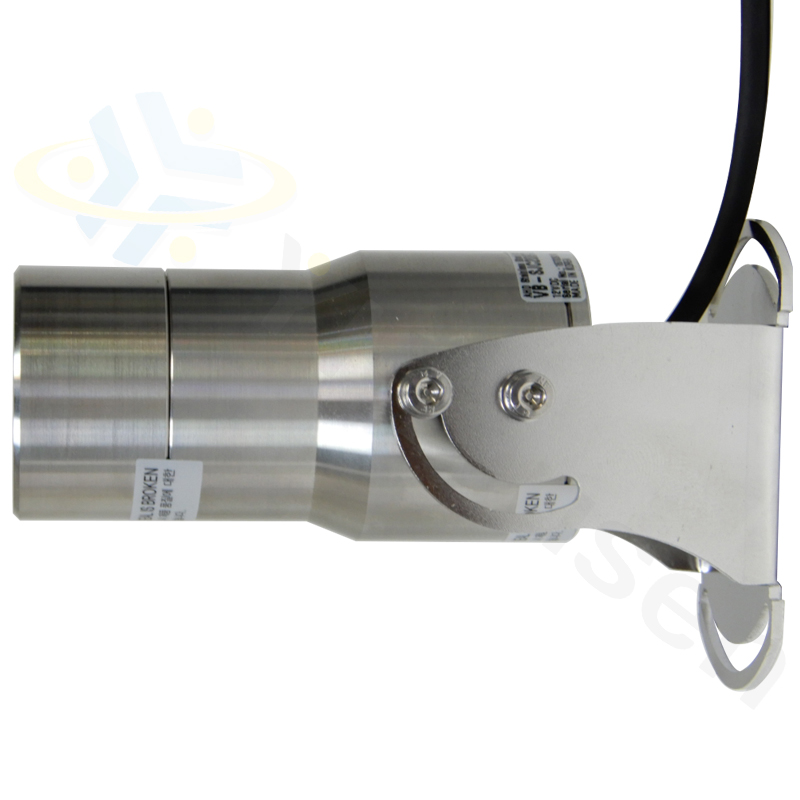

VB-CJ20B78AW 本体側面

VB-CJ20B78AW 本体側面

カメラ先端部の直径は39mm、途中から太くなる部分の直径は49mmです。
奥行きはブラケットを含め約105mmになります。

本体背面

VB-CJ20B78AW 本体背面

VB-CJ20B78AWの本体背面から約40cmのケーブルが1本でます。(この部分は取り外せません)
末尾に接続コネクタがあり、そちらに付属のリモコンケーブルを接続して使用します。
リモコンケーブルは末尾で映像出力端子、電源入力端子、LED調光スイッチに分かれます。

なお、オプション(別売)でリモコンケーブル20m延長ユニットもご用意しており、
本体とリモコンケーブルの間に接続することでケーブルの延長が可能です。
最長60mまでの延長に対応します。(3本まで接続可能)

VB-CJ20B78AW 接続コネクタ VB-CJ20B78AW専用20m延長ケーブル

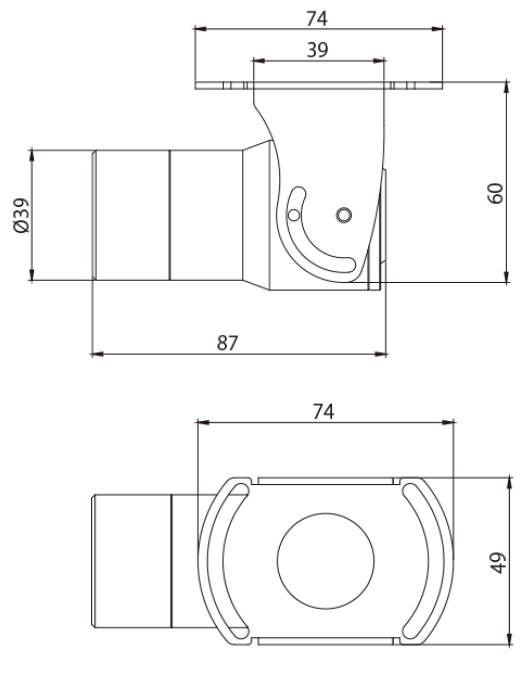

VB-CJ20B78AW 本体寸法図

VB-CJ20B78AW 本体寸法図

AHD(アナログ出力) 224万画素 屋外対応ステンレス筐体
バレット型白色LED搭載カメラVB-CJ20B78AW のご紹介

VB-CJ20B78AWはAHD(Analog High Defenition)防犯・監視カメラシステムの防犯・監視用途向け、屋外対応バレット型カメラです。AHD2.0規格に対応したカメラとなりますが、VB-CJ20B78AWはアナログ出力に切り替えたアナログ出力モデルとなります。AHD出力に切り替えることはできませんのでご注意下さい。

本体はAISI316Lステンレス鋼筐体採用することで錆びに強い筐体に仕上がっており、さらに防塵防水保護等級IP68に対応することで高い防水性を備え、水中用カメラとしてもご使用いただくことができます。また、レンズ周囲には高輝度白色LEDを搭載することで暗闇での撮影にも対応します。

具体的な性能として、まず、VB-CJ20B78AWの防水性能は防塵防水保護等級IIP68に準拠した防水性能を備え、水中内では水深15mまで使用ができ、連続2時間以内の水中使用が可能となっております。
筐体には錆に強いステンレスを使用し、ずっしりと重みのある筐体に仕上がっています。重量はカメラ本体のみで約540gと重みがあり、水中に沈めやすくなっています。

次に、撮影能力として、イメージセンサーには224万画素 1/2.9インチ SONY Exmor CMOSイメージセンサーを採用します。また、SONY Exmor CMOSは感度に定評があり、VB-CJ20B78AWも最低被写体照度も白色LEDを照射せずとも0.002LUX(カラー/DSS ON)と優れた感度で撮影ができる為、非常に撮影能力に長けた印象を受けます。

本体前面部には 白色LEDを15灯内蔵。赤外線LEDと違い、白色LEDがライトのように明るく点灯します。投光距離は約4mと長距離照射とは行きませんが、水中内の撮影や配管内の撮影、防犯カメラ用途としては店舗などでライトと見せかけて設置するという使用方法で活躍します。また、VB-CJ20B78AWではリモコンケーブルに調光スイッチが備わっており、LED照明の強弱からオフまで調整することができるので光量が強すぎる場合は弱めたり、照射をオフにする等の対応も可能です。

VB-CJ20B78AWにはOSD操作スイッチなどは備えておりませんが、UTC機能を利用することができ、UTC対応機器と接続することでOSDによるメニュー画面を表示させることができ、デイ&ナイト切替設定やデジタルスローシャッター(SENS-UP)機能の調整、ホワイトバランス設定、デジタルノイズリダクション設定などの各映像補正機能を設定・調整することができます。

ケーブル出力はカメラの背面から1本のケーブルが出ており、約40cm先の末尾で接続コネクタが出ます。その先に付属のリモコンケーブルを接続して使用しますが、オプション(別売)の20m延長ケーブルを接続することで本体からリモコンケーブル間を延長することができ、最長60m(3本)まで延長することが可能です。これにより、ある程度の長距離配線にも対応します。なお、ケーブル及び接続部分は防水ですが、ケーブルを水中に沈める場合は、接続コネクタ部分にしっかりと防水処理を行う必要があります。

このようにVB-CJ20B78AWは水中内の使用が出来ることから、プールでのフォームチェック、船舶などの検査、水中調査等の特殊な用途を始め、照明付屋外用防犯カメラとしてもご使用いただくことができます。画質も良く、感度も高く、さらに調光機能も備えていることから多彩な用途にご使用いただことができる高性能水中撮影対応のカメラです。

AHD(アナログ出力) 224万画素 屋外対応ステンレス筐体
バレット型白色LED搭載カメラ VB-CJ20B78AW 製品仕様

イメージセンサー 1/2.9inch 224万画素SONY Exmor CMOS センサー
画素数 総画素数
2000(H) x 1121(V) = 2,242,000 画素
有効画素数
1984(H) x 1105(V) = 2,192,320 画素
最低被写体照度 Color:1Lux・B&W:0.5Lux
Color DSS:0.002Lux・B&S DSS:0.0008Lux
解像度 アナログ出力の為、アナログ解像度となります。
S/N比 50dB以上(AGC off)
映像出力フォーマット アナログ出力となります。
AHDへの切り替えはできません。
デイ&ナイト切替 AUTO/COLOR/B&W/EXTERN
レンズ 3.6mm メガピクセル固定焦点レンズ
感度補正(SENS-UP) OFF / x2 ~ x30
電子シャッター AUTO / MANUAL(1/50(60)~1/50,000)
ホワイトバランス AWB / ATW / PUSHLOCK / INDOOR / OUTDOOR /
MANUAL
その他機能 2/3DNR / D-WDR / MOTION / PRIVCY / MIRROR
V-FLIP / ROTATE
英語/ 日本語等(14か国)
白色LED 15個(手動 On / Off)
防水性能 IP68
電源方式 DC12V 4W
動作環境 -20˚C ~ 60˚C / ~ 85% RH(結露状態を除く)
寸法・質量 49(Φ) × 87(D)mm・約540g( 本体のみ)
接続端子 映像(BNC-J)
同梱内容 VB-CJ20B78AW カメラ本体
リモコンケーブル
ACアダプター(DC12V)
取付ビス・コンクリートアンカー一式
製品保証書/保証期間2年

※本製品の形状や仕様は製品改善の為、予告なく変更する場合がございます。予めご了承ください。

AHD(アナログ出力) 224万画素 屋外対応ステンレス筐体
バレット型白色LED搭載カメラ VB-CJ20B78AW オプション品のご案内

電池ボックス 型番:B-12 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池8本用電池ボックス「型番:B-12」を使えば携帯使用が可能です。
VB-CJ20B78AW専用20m延長ケーブル VB-CJ20B78AW専用20m延長ケーブル
型番:SCA500W 価格:お見積り品

VB-CJ20B78AW専用の20m延長ケーブルです。最大3本(20m×3)まで延長が可能です。ケーブル・接続部分は防水ですが、水中内で使用する場合は、別途防水処理を施して下さい。
ケーブル ケーブル

VB-CJ20B78AWには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
