WATEC(ワテック)960H高解像度WDR超高感度デイナイトカメラ WAT-233の製品詳細

※WAT-233にはレンズは付属致しません。

WATEC(ワテック)

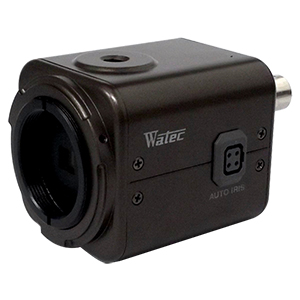

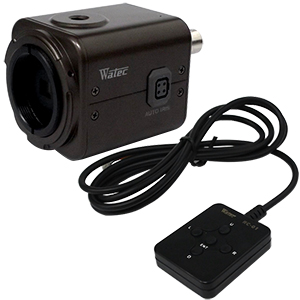

960H高解像度WDR超高感度デイナイトカメラ
960H高解像度の超高感度デイナイトカメラ！

型番：WAT-233

※販売終了しました。ありがとうございます。

→WAT-233 主な機能と特徴
→WAT-233 のご紹介
→WAT-233 製品仕様
→WAT-233 オプション品

WATEC(ワテック)960H高解像度WDR超高感度デイナイトカメラ WAT-233 主な機能と特徴

960H高解像度CCDイメージセンサーを搭載

WAT-233は960H解像度である48万画素1/3型CCDイメージセンサーを採用し、従来製品と比べ水平解像度が540TV本から650TV本と画質が向上した960H高解像度CCDカメラです。

また、SONY製のチップEffio-Eよりもさらに高性能なEffio-Pチップを搭載し、高S/N・高色再現を実現することが可能となりました。

デイ･ナイト（カラー・モノクロ自動切替え）撮影機能

WAT-233は周囲が明るい日中はカラーで撮影し、周囲が暗くなり光量が一定量以下になると自動的に高感度モノクロ（白黒）撮影に切り替わるデイナイト撮影機能を搭載し、24時間被写体をとらえます。

また、ICR(IRカットフィルターリムーバブル機構)を採用したデイナイト機能の為、感度の向上も高く、赤外線感度もある為、光量が足らずに映像が暗くなってしまう場合は、別途赤外線投光器を組み合わせることで、暗視撮影が可能になります。

デイナイト機能設定でカラー・モノクロに切替わる各光量レベルなども調整可能です。

最低被写体照度0.00003Luxを実現

WAT-233はデジタルスローシャッター機能を搭載し、白黒撮影時に最低被写体照度0.00003の圧倒的高感度撮影を実現しています。

また、デジタルスローシャッター未使用時でも白黒で0.0005Luxという超高感度撮影が可能であり、さらに赤外線投光器にも対応している為、設置環境の照度に合わせた低照度・暗視撮影を可能にします。

最低被写体照度例
カラー撮影／デジタルスローシャッター未使用時→0.01Lux/F1.2
カラー撮影／16倍デジタルスローシャッター時→0.0006Lux/F1.2
白黒撮影／デジタルスローシャッター未使用時→0.0005Lux/F1.2
白黒撮影／16倍デジタルスローシャッター時→0.00003Lux/F1.2

※デジタルスローシャッターを使用した場合、動きの速い被写体はブレてしまう場合があります。

デュアルシャッター方式採用の高性能WDR機能搭載

WAT-233はデュアルシャッター方式を採用した高性能ワイドダイナミックレンジ(WDR)機能を搭載しています。ワイドダイナミックレンジ機能を使用することで、明暗差(白とび・黒つぶれ)の激しい環境下でも画面全体を見やすく、最適な映像監視が実現します。

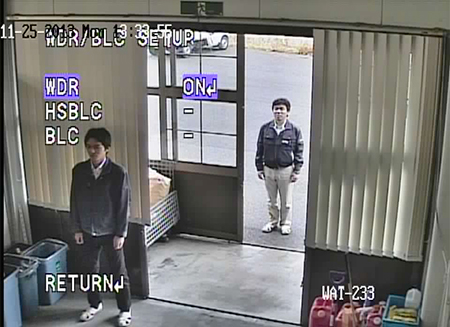

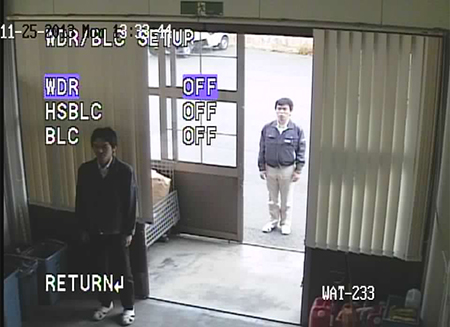

▲WDR オフ（左）の場合とオン（右）の場合の比較画像です。
WDR機能は明暗差の激しい環境下で、映像全体の明るさを均一にしる効果があり、強い日差しの入る場所などで効果を発揮します。比較画像ではWDRオフの場合は手前の被写体がやや黒つぶれしており、屋外の路面が若干白飛びしています。WDRオンの場合は手前のの被写体もはっきりと撮影ができ、屋外の路面も良好に撮影できています。

3Dノイズリダクション機能

WAT-233は低照度時に発生する画面上のノイズを軽減する3Dノイズリダクション機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

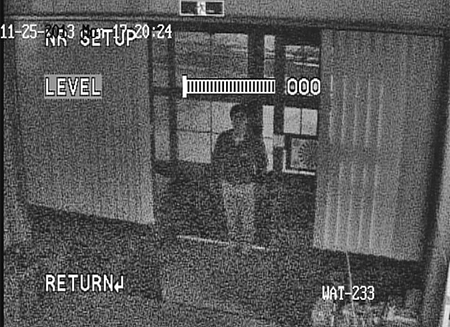

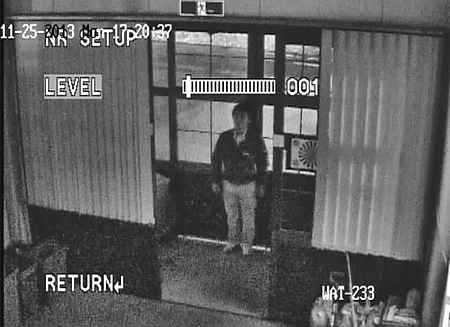

▲3Dノイズリダクション オフ（左）の場合とオン（右）の場合の比較画像です。
3Dノイズリダクション機能は低照度撮影時に発生する画面上のノイズを軽減する効果があり、3Dノイズリダクション機能オフの場合は全体的に映像にざらつきがあり、3Dノイズリダクション機能オンの場合はざらつきが減って良好に撮影できています。

デジタルスローシャッター機能

WAT-233は光量が乏しい環境下で、露光時間を長く設定することで、通常のシャッタースピードに比べ、明るく撮影することができます。また、カメラが低照度だと判断した時に、自動でスローシャッターを作動させる「SENSE UP機能」もあります。ただし、露光時間が長くなると、映像に残像が発生しますので、ご注意下さい。

その他搭載機能

WAT-233は上記機能を始めとして撮影環境に合わせた補正･補助機能を搭載しています。上記機能以外にも露出補正機能、ズーム機能、プライベートマスク機能など、多彩な補助機能を搭載しており、防犯用途以外にもご利用いただくことができます。

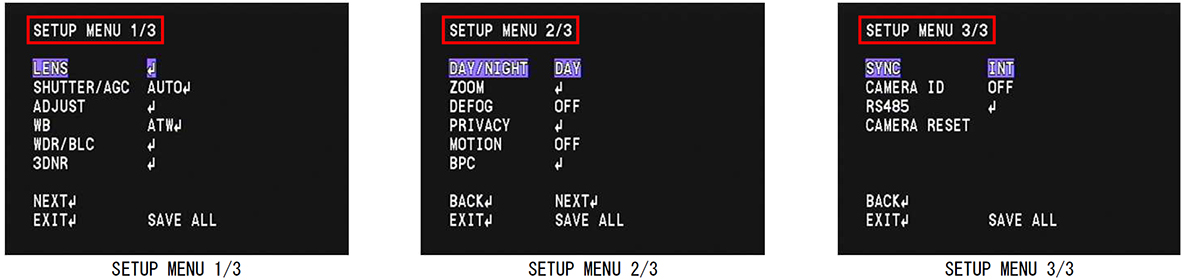

OSD機能

WAT-233はオンスクリーンディスプレイ（OSD）機能を搭載し、各種設定をモニター画面を見ながら行うことができます。

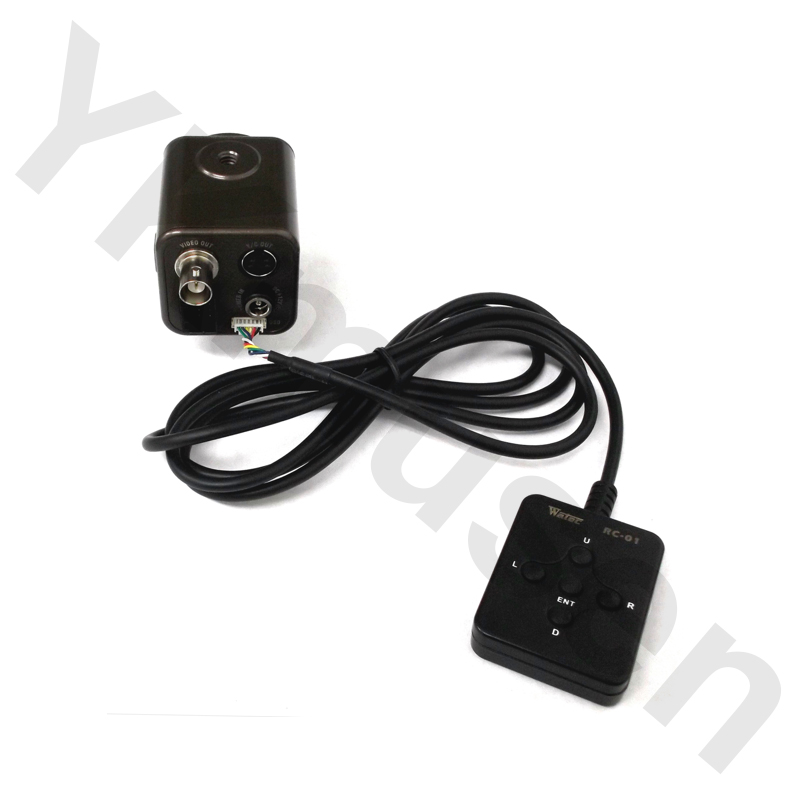

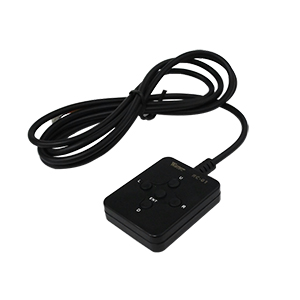

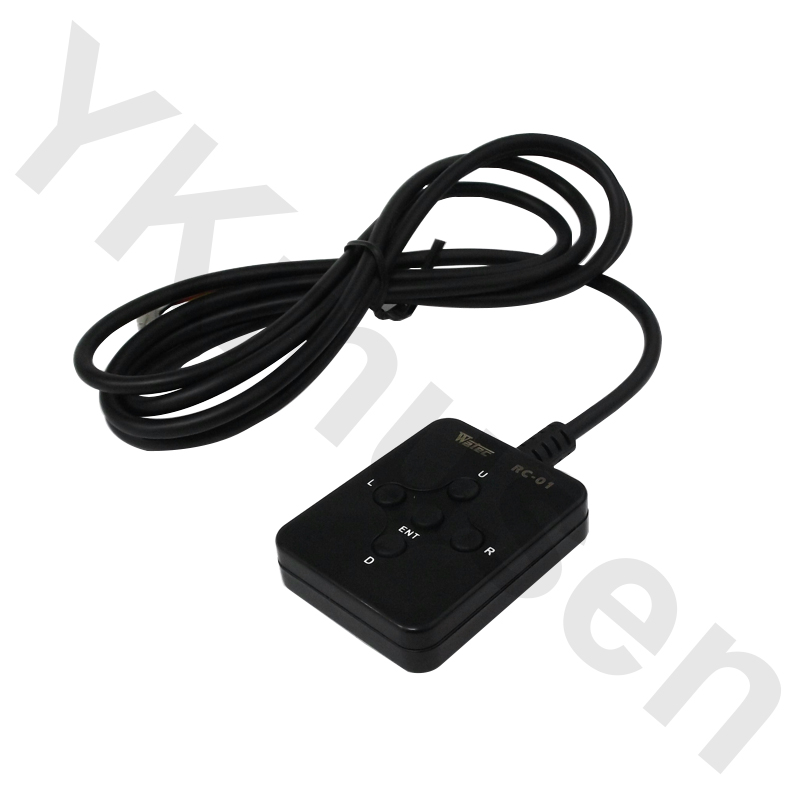

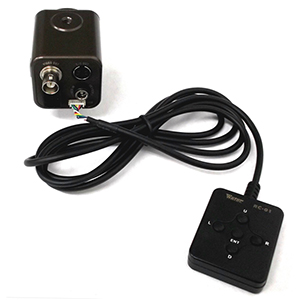

脱着可能な設定リモコン仕様

WAT-233はWAT-910HXの本体背面OSDスイッチを取り除いた、
手元で操作ができる脱着式有線リモコン仕様です。リモコンケーブルの長さは約1.5mです。
※設定メニューはカメラに接続した映像モニターに表示されます。

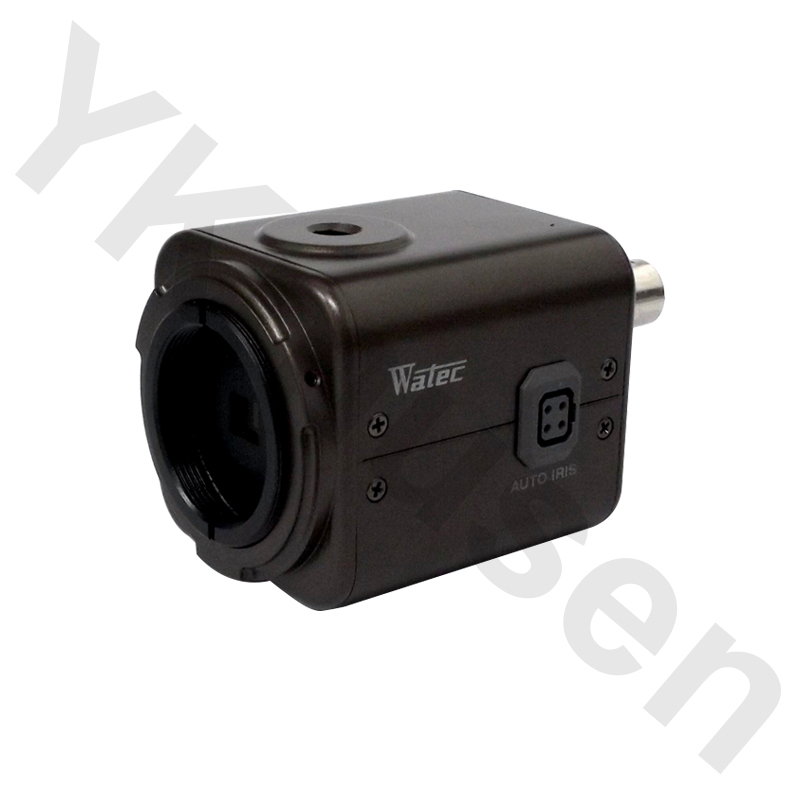

本体前面

1/3インチ 960H インターライン転送CCDイメージセンサーを搭載しています。

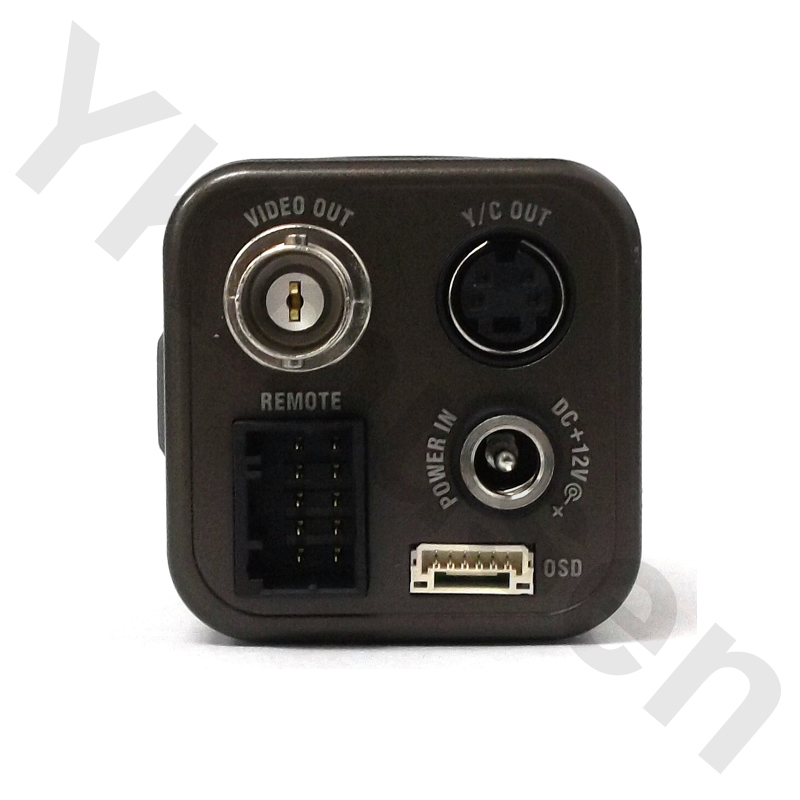

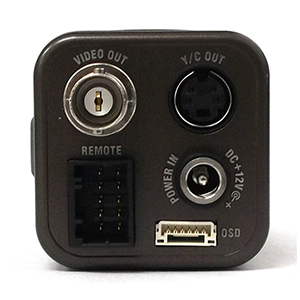

本体背面

映像出力(BNC-J)と電源入力端子。I/O端子、OSDメニュー設定リモコン用の端子が備わっています。

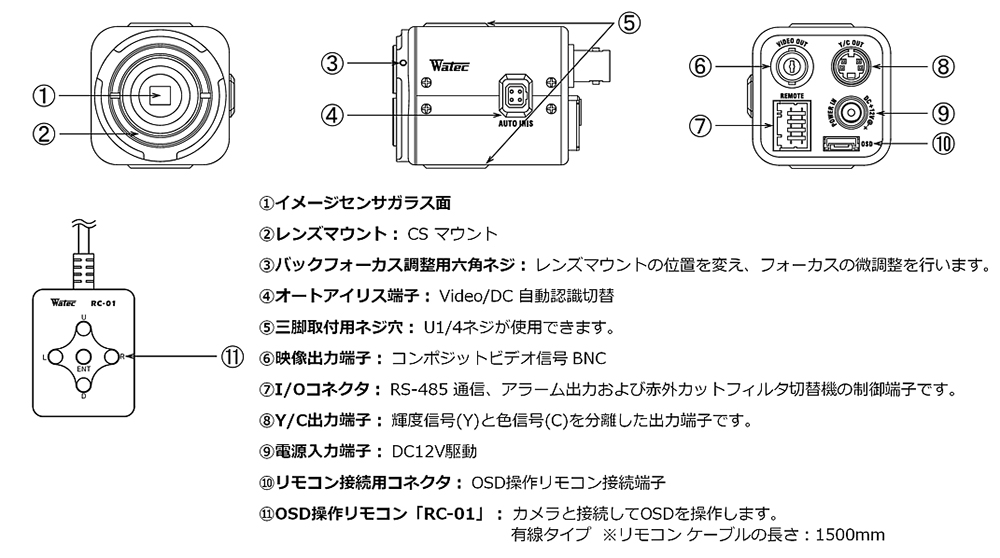

960H高解像度WDR超高感度デイナイトカメラ WAT-233 各部名称

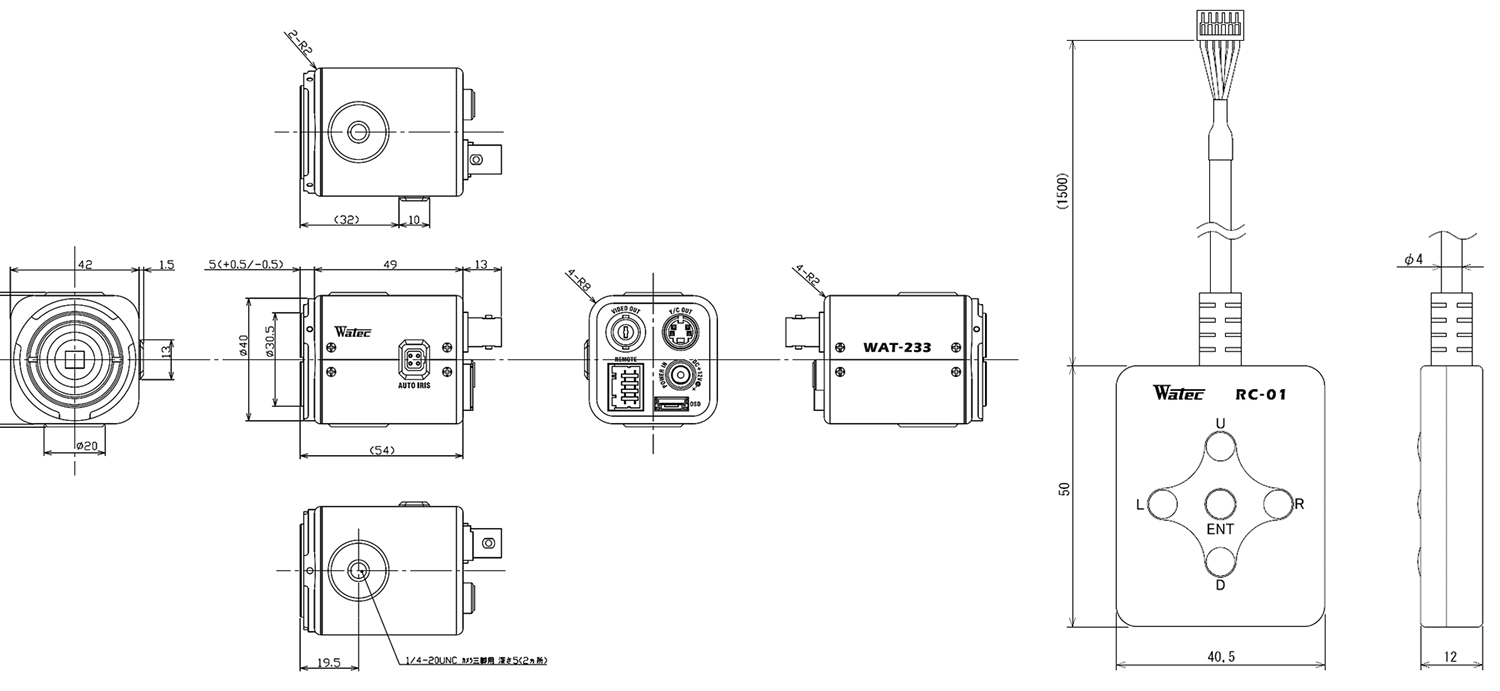

960H高解像度WDR超高感度デイナイトカメラ WAT-233 本体寸法図

960H高解像度WDR超高感度デイナイトカメラ WAT-233 製品資料

取扱説明書

OSDユーザーマニュアル

WAT-233は国内CCDカメラメーカー「WATEC(ワテック)」製の960H高解像度WDR超高感度デイナイトカメラです。手元で操作ができる脱着式有線リモコンが付属し、多彩な機能をモニター画面を見ながら設定できる高機能モデルです。

イメージセンサーに48万画素1/3インチ960Hインターライン転送CCDを搭載し、水平解像度は650TVライン以上と高画質・高解像度撮影が可能です。
また、設置場所が明るい時ははカラー撮影、夜間など暗くなると自動的に高感度モノクロ（白黒）撮影に切替わるICR切替式のデイナイト撮影機能を搭載しています。低照度撮影能力は極めて高く、最低被写体照度はカラー時で0.01Lux、白黒時では0.0005Luxと同メーカーの超高感度白黒カメラとほぼ同等の低照度撮影能力を備えています。
さらにデジタルスローシャッター機能を備え、16倍まで感度アップをさせた場合、カラーでは0.0005Lux、白黒では0.00003Luxと圧倒的な低照度撮影を可能にします。また、ICR切替式の為、赤外線感度も有しており、別途赤外線投光器を使用することで、赤外線照射による暗視撮影にも対応します。

また、WAT-233はSONY Effio-PチップセットによるOSD機能を搭載し、高性能WDR機能や3Dデジタルノイズリダクション機能、スローシャッター機能等の多彩な機能を搭載。これらの機能をTVモニターを見ながら簡単に設定することができます。

WAT-233は優れた暗視能力から低照度監視に強いカメラになります。その為、夜間監視の防犯カメラとして高い能力を発揮しますが、天体観測、工業用(FA)、生物観察等の幅広い特殊な用途にもご利用いただける非常に高い性能を備えています。デイナイトカメラとしてはアナログカメラの最高峰カメラと言えます。

WATEC(ワテック)960H高解像度WDR超高感度デイナイトカメラ WAT-233 製品仕様

型番		WAT-233
撮像素子		1/3型 960H インターライン転送CCD
総画素数		1028(H) × 508(V)
有効画素数		976(H) × 494(V)
セルサイズ		5.0μm(H) × 7.4μm(V)
同期方式		内部同期
走査方式		2:1 インタレース
映像出力	コンポジット	コンポジットビデオ 1.0 V(p-p)、75Ω (不平衡)
	Y/C	Y:1.0V（p-p）、C:0.3V（p-p）75Ω
解像度(H)		650V本以上 (画面中央)
最低被写体照度	カラー	0.01Lux F1.2（AGC=ON、Shutter=OFF、NR=ON、γ=0.45）
		0.0006Lux F1.2（AGC=ON、Shutter=x16、NR=ON、γ=0.45）
	モノクロ	0.0005Lux F1.2（AGC=ON、Shutter=OFF、NR=ON、γ=0.45）
		0.00003Lux F1.2（AGC=ON、Shutter=x16、NR=ON、γ=0.45）
S/N比		50dB以上 (AGC=2dB、γ=1.0)
機能設定と通信		OSD(オンスクリーンディスプレイ) リモコンによる / RS-485（Pelco－D）
AEモード	電子シャッター	低速シャッター x2、x4、x8、x16、x32、x64、x128、x265（フィールド）
		1/60、1/100（秒）
		1/250、1/500、1/1000、1/2000、1/*4000、1/100000
	電子アイリス	1/60～1/100000（秒）
		ｘ16～1/100000（秒）
ホワイトバランス		ATW、PWB、MWB、PRESET（4種類）
AGC		HI:2～44dB / LO:2～32dB
MGC		2～44dB（1dB毎の段階選択可能）
デイナイト機能		Auto（レベル調整可能）/Manual/External
ガンマ特性		9段階設定（1.0/0.8/0.7/0.6/0.55/0.5/0.45/0.4/0.35）
ノイズリダクション		3DNR ON（レベル調整可能）/OFF
ワイドダイナミックレンジ		ON（レベル調整可能/OFF
レンズアイリス		ビデオ / DC
逆光補正		ON / OFF
HSBLC（Highlight BLC）		ON / OFF
白点補正		OSD操作にて白点補正可能（最大64点）
デジタルズーム		ｘ2～ｘ256（ZOOM/PAN/TILT）
ミラー反転		V-FLIP / H-FLIP / HV-FLIP
電源電圧		DC+12V±10％
消費電力		1.62W（135mA）
動作温度		-10℃～+50℃
保管湿度		-30℃～+70℃
動作/保管湿度		95％RH以下（結露しないこと）
レンズマウント		CSマウント（バックフォーカス調整可能）
重量		約150g
同梱内容		WAT-233本体 レンズキャップ 六角レンチ アイリスコネクタ DCプラグ ケーブル（制御用） BNCP-RCAJ OSD操作リモコン「RC-01」

WATEC(ワテック)960H高解像度WDR超高感度デイナイトカメラ WAT-233 オプション品のご案内

	型番：DC12V-1Aスイッチング式ACアダプター　価格：￥1,500(税込) （購入数はカート内で設定してください） 本製品には電源は付属しておりません。常時電源を取る場合、 別途DC12V-A1スイッチング式ACアダプターをお買い求め下さい。
	レンズ WAT-233はCSマウントレンズ交換対応になっています。 フリッカレス仕様の為、手動絞りタイプかオートアイリスタイプ(DC駆動)のレンズをお求めいただく事をお奨め致します。また、CCDサイズが1/2に対応したレンズをご使用下さい。
	カメラスタンド・ブラケット WAT-233にはスタンド(取付け台)は付属しておりません。 3脚ネジ穴対応のカメラスタンドをご使用下さい。(取付けは上下対応)
	カメラ用ハウジングケース 屋内用カメラを屋外に設置する際に必要になります。 簡易型から高い防水性を誇るモデル、寒冷地仕様等ご用意致しております。
	ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
