HD画面4分割器 DMV-400H

HD画面4分割器
D4・WXGA1280x768対応ディスプレイに高精細表示

型番:DMV-400H

標準価格:¥280,000(税抜)
価格:お見積り品

HD画面4分割器 DMV-400H 主な機能と特徴

D4出力またはアナログRGB出力対応のディスプレイに高精細映像を表示

DMV-400HはD4出力とアナログRGB出力に対応した画面分割器です。
D4出力時は1236×672、アナログRGB出力時は1280x768(WXGA)の高精細画面出力が可能です。
DMV-400H 従来のコンポジット出力とD4(RGB)出力との比較

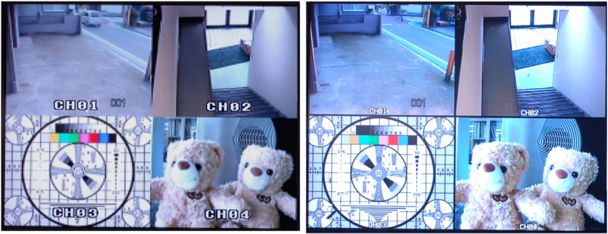

▲従来のコンポジット出力/左とD4(RGB)出力/右との実際の比較画像

多彩な画面表示に対応

DMV-400H 多彩な画面表示に対応した画面分割器
DMV-400Hは多彩な画面表示を実現しています。
表示方式は単画面、2分割、3分割、4分割に対応。
更に4:3ディスプレイだけでなく、16:9ディスプレイへの表示に対応した分割表示が可能です。
また、各画面の表示解像度を変更することができます。
更にDMV-400Hはすべての分割画面時、1/60リフレッシュなので滑らかな動画映像を実現します。

ノイズレスシーケンシャル機能

DMV-400H ノイズレスシーケンシャル機能
DMV-400Hは0秒~99秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。
1/60リフレッシュなので画面切替時のノイズが出ず、ストレスのないスムーズな画面切換が可能です。
また、各分割画面パターンを設定することができ、スキップ(表示しない)チャンネルの指定もできます。

その他機能

・各チャンネルに最長10文字の英数字カナ文字でタイトルを挿入できます
・日時標示機能を備えています ・アラーム入力端子、またはリモート入力端子を備えています
・アラーム信号出力を備えていますので、ブザー等を接続できます
・RS-232C,RS-485の外部制御を備えています

本体寸法図・背面画像

DMV-400H 本体寸法図

DMV-400H 本体背面

DMV-400H 製品資料

DMV-400Hの製品資料(PDF形式)をご用意致しております。
下記よりダウンロードしてご覧いただく事ができます。
DMV-400H 取扱説明書ダウンロード HD画面4分割器「DMV-400H」取扱説明書(約670KB)

DMV-400H 製品仕様書ダウンロード HD画面4分割器「DMV-400H」製品仕様書1(約320KB)

DMV-400H 製品仕様書ダウンロード HD画面4分割器「DMV-400H」製品仕様書2(約200KB)

HD画面4分割器 DMV-400H のご紹介

DMV-400Hは国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面4分割器です。

DMV-400Hは映像出力にD4端子とアナログRGB端子を採用し、D4出力時は1236×672、アナログRGB出力時は1280x768(WXGA)と大画面ディスプレイへの高精細画面表示を実現しました。ディスプレイサイズが大画面化している昨今、コンポジット入力では粗くなってしまう分割画面を高画質で表示可能なので、良質な映像で監視したい場合には最高のパフォーマンスを発揮致します。

DMV-400Hの表示方法は単画面表示、2分割、3分割、4分割表示が可能です。
それぞれの分割表示は4:3ディスプレイ設定、16:9ディスプレイ設定ができ、画面サイズに合わせた分割表示を行うことができます。また、すべての分割表示時でも1/60リフレッシュとなっており、フレーム落ちの無い滑らかな動画映像を表示することができます。

シーケンシャル機能時も単画面以外に画面分割パターンを設定して切換が可能であり、またノイズレスのシームレスでの画面切換が可能なので高性能シーケンシャルスイッチャーとしてもご利用いただくことができます。

DMV-400Hの端子にはアラーム入出力も備わっているので防犯用途でもご使用いただくことができ、HD画質による大画面ディスプレイ表示が可能な事から工場内監視カメラの映像表示や監視カメラ映像を大画面ディスプレイへ高精細で表示させたい場合にご活用いただけるHD画面4分割器です。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

HD画面4分割器 DMV-400H 製品仕様

映像入力 NTSC方式準拠
カメラ映像入力(メイン) 4系統(ループスルー付) BNC端子
VBS,VS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時75ΩOFF)
モニタ映像出力 1系統  D4出力/アナログRGB出力 (同時使用不可)
単画面1~4チャンネル
2分割4パターン,3分割4パターン,4分割4パターン,4分割B(均等)1パターン
自動切換え(単画面,分割画面)
すべて1/60(秒)リフレッシュ
分割画面パターン設定 2分割,3分割,4分割画面の4パターンへの1~4チャンネル割り当て
画像解像度(D4出力) 単画面 4:3L(896×672) 4:3S(720×540) 16:9(1236×672)
2分割画面 4:3(1236×464) 16:9(1236×672)
3分割画面 4:3(896×620) 16:9(1236×672)
4分割画面 4:3(1236×672)
4分割B画面 4:3(896×672) 16:9(1236×672)
画像解像度(アナログRGB出力) 単画面 4:3L(960×720) 4:3S(720×540) 16:9(1280×768)
2分割画面 4:3(1280×480) 16:9(1280×768)
3分割画面 4:3(1280×640) 16:9(1280×768)
4分割画面 4:3(1280×720) 16:9(1280×768)
4分割B画面 4:3(960×720) 16:9(1280×768)
アラーム入力端子 4系統(1~4チャンネル) 無電圧メイク/ブレイク接点
リモート入力端子 11系統(自動切換え,各単画面,各分割画面,30秒補正) 無電圧メイク接点
アラーム出力端子 1系統 オープンコレクタ DC12V 100mA以下
アラーム機能 アラーム入力チャンネルの単画面表示
アラーム保持モード:INT./EXT.
検出接点:メイク/ブレイク
INT.保持時間:約003~999秒に可変
アラーム解除後動作:戻る/そのまま
アラーム表示:ON/OFF
自動切換え(オート シーケンス)機能 単画面,分割画面のミックス
各画面ごとに0~99(秒)の表示時間を設定可
0(秒)はスキップ
タイトル表示機能 各チャンネル最長10文字まで 英,数,記号,カタカナ 表示位置は中央下部
分割画面ボーダーライン WHITE/GRAY/BLACK
使用温湿度 0~40℃ RH20~90%(但し結露しない事)
電源電圧/消費電力 AC100V±10% 50/60Hz 約9W
外形寸法 420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部除く)
筐体色 アイボリィ
質量 約2.0Kg
同梱内容 DMV-400H本体
取扱説明書(製品保証1年)
オプション ラックマウント金具(JIS/EIA)

HD画面4分割器 DMV-400H オプション品のご案内

  JIS(1台用)ラックマウント金具
型番:RMI-J1-421 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(1台用)ラックマウント金具
型番:RMI-E1-421 価格:お見積り品

19インチラック(EIA)据え付け用金具です。
